ZHCSSX2A August 2023 – September 2023 UCC14340-Q1
PRODUCTION DATA
7.9 典型特性
每個 Vin 下的最大建議平均功率安全工作區面積 (SOA) 由 1.5W 限制（虛線）的較低值和該輸入電壓下的相應熱降額曲線（實線）決定。不建議在高于 125oC 的環境溫度下運行。熱降額功率通過評估板獲得，該評估板與“布局示例”部分中所示的 EVM 類似。Tshut 表示初級側過熱關斷上升閾值。如“電氣特性”表中所示，典型 Tshut 值為 160oC，最小 Tshut 值為 150oC。下面提供了 Tshut = 160oC 和 150oC 時的 SOA 降額曲線。對四種常見 VDD-VEE 設置（15V、18V、22V 和 25V）下的 SOA 曲線進行了表征。在每個 SOA 曲線中，輸入電壓范圍為 9V 至 18V。為了表示 Tshut = 150oC 時的最壞情況，測試在一個屏蔽盒中進行，以阻斷熱處理室中的循環空氣。
圖 7-1 SOA 降額曲線：VVDD-VEE = 15V，VCOM-VEE = 5V，Tshut=160oC，VCOM-VEE 無負載
圖 7-3 SOA 降額曲線：VVDD-VEE = 22V，VCOM-VEE = 4V，Tshut=160oC，VCOM-VEE 無負載
圖 7-5 SOA 降額曲線：VVDD-VEE = 22V，VCOM-VEE = 4V，Tshut=150oC，VCOM-VEE 無負載，在屏蔽盒中測試。

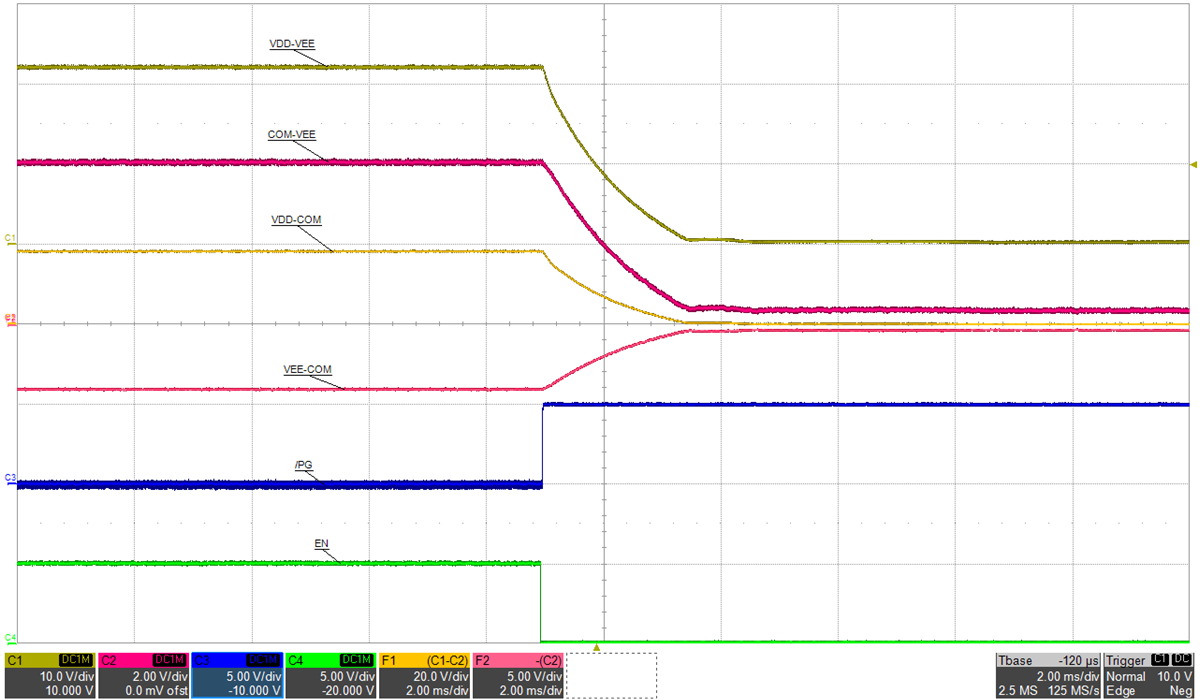

圖 7-7 關斷：VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V，IVDD-VEE = 68mA，VCOM-VEE 無負載。時間標度：2ms/div。

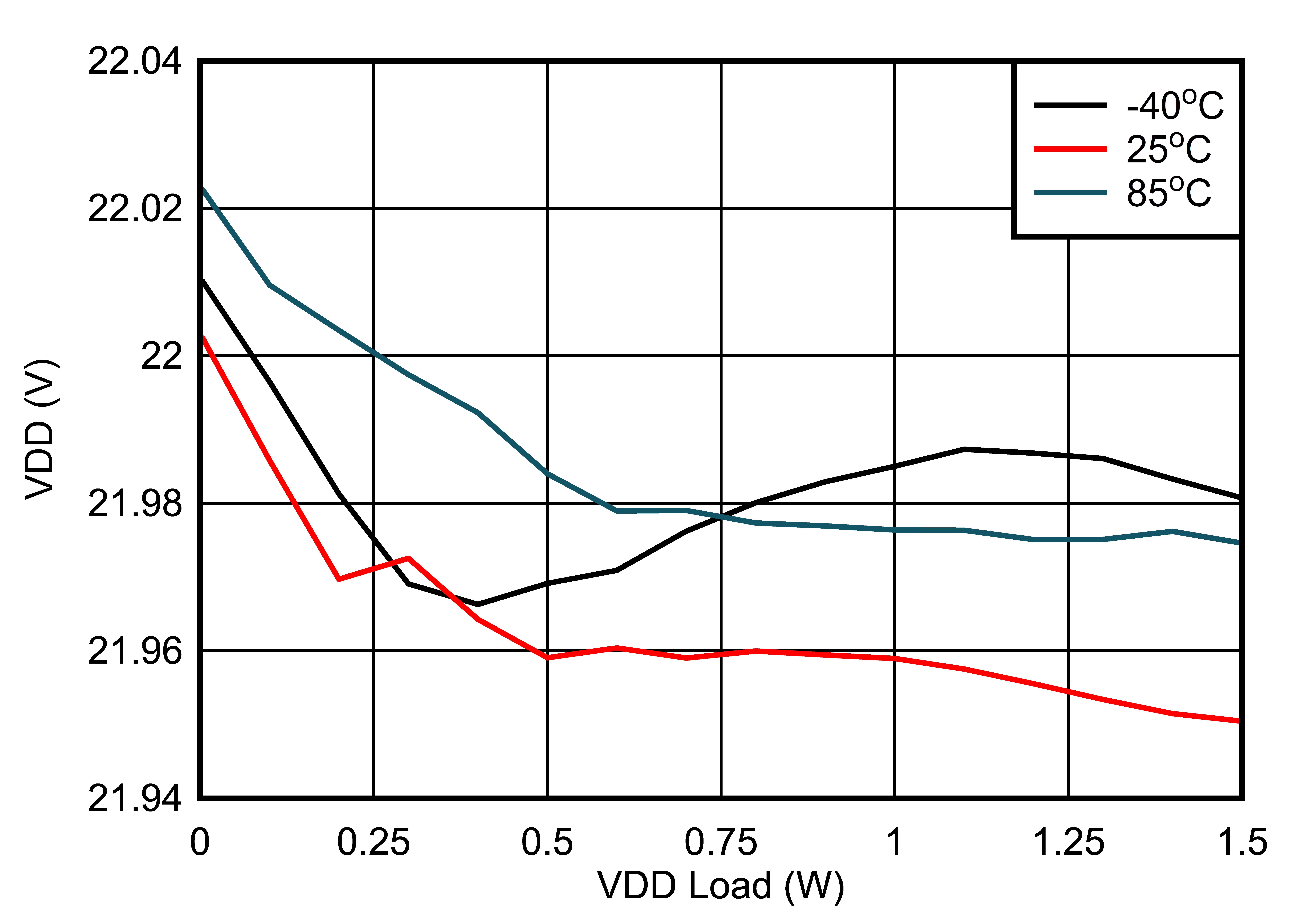

圖 7-9 VVDD-VEE 負載調節：VIN = 13.5V，VVDD-VEE = 22V，VCOM-VEE = 4V

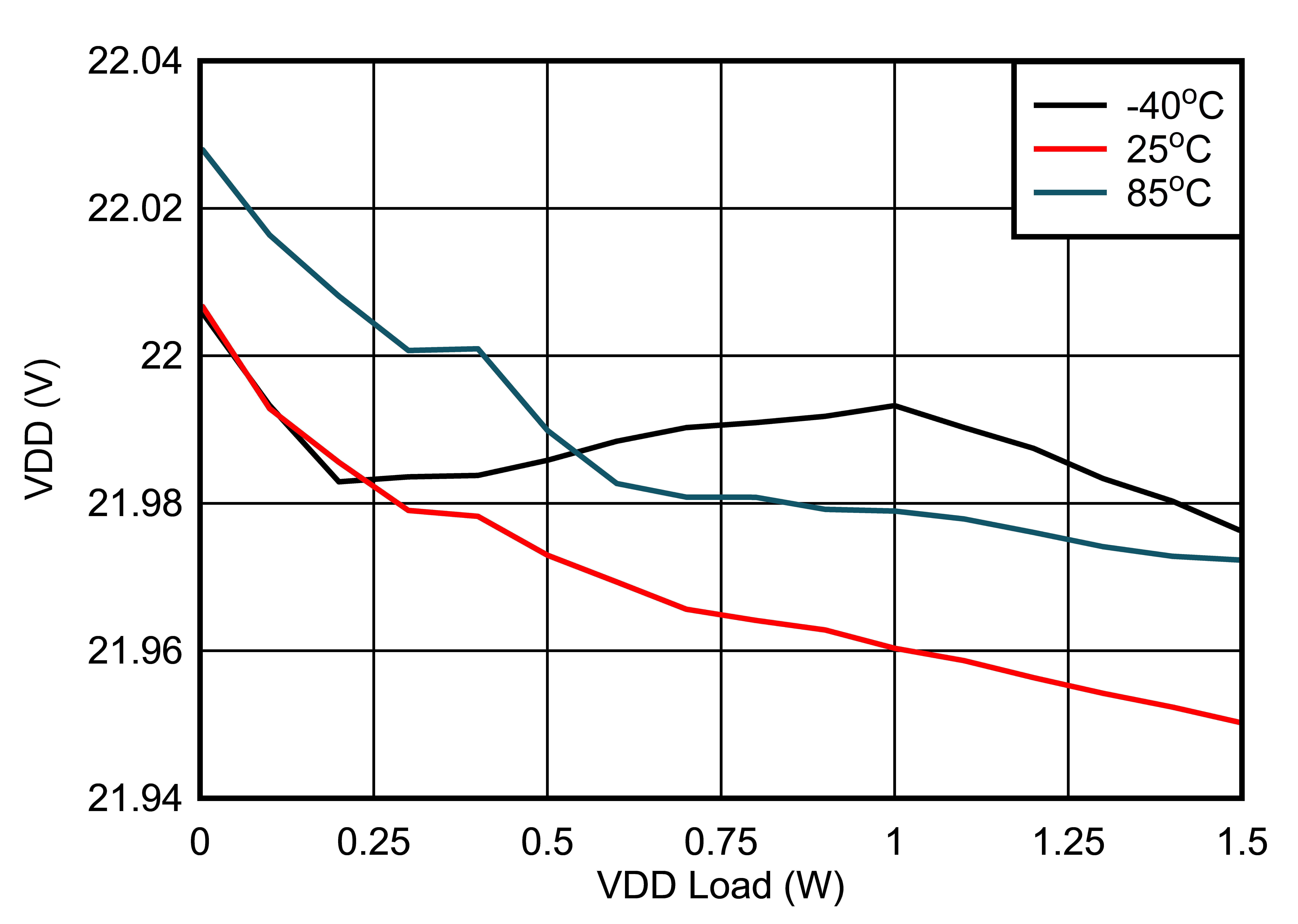

圖 7-11 VVDD-VEE 負載調節：VIN = 16.5V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 7-13 VCOM-VEE 負載調節：VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 7-15 VVDD-VEE 上效率與負載間的關系：VIN = 13.5V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 7-17 VVDD-VEE 上效率與負載間的關系：VIN = 16.5V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 7-19 VVDD-VEE 上輸入電流與負載間的關系：VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 7-2 SOA 降額曲線：VVDD-VEE = 18V，VCOM-VEE = 3V，Tshut=160oC，VCOM-VEE 無負載
圖 7-4 SOA 降額曲線：VVDD-VEE = 25V，VCOM-VEE = 5V，Tshut=160oC，VCOM-VEE 無負載

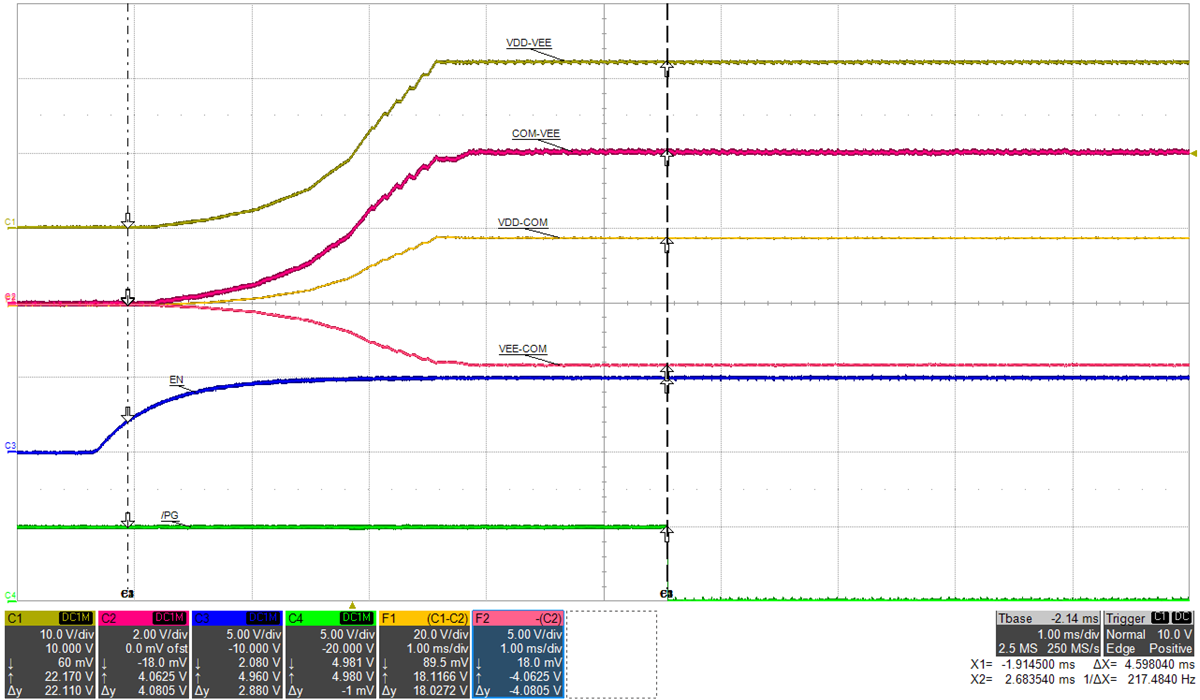

圖 7-6 啟動：VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V，IVDD-VEE = 68mA，VCOM-VEE 無負載。時間標度：1ms/div。
圖 7-8 負載瞬態響應：在空載和 1.5W 之間，VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V

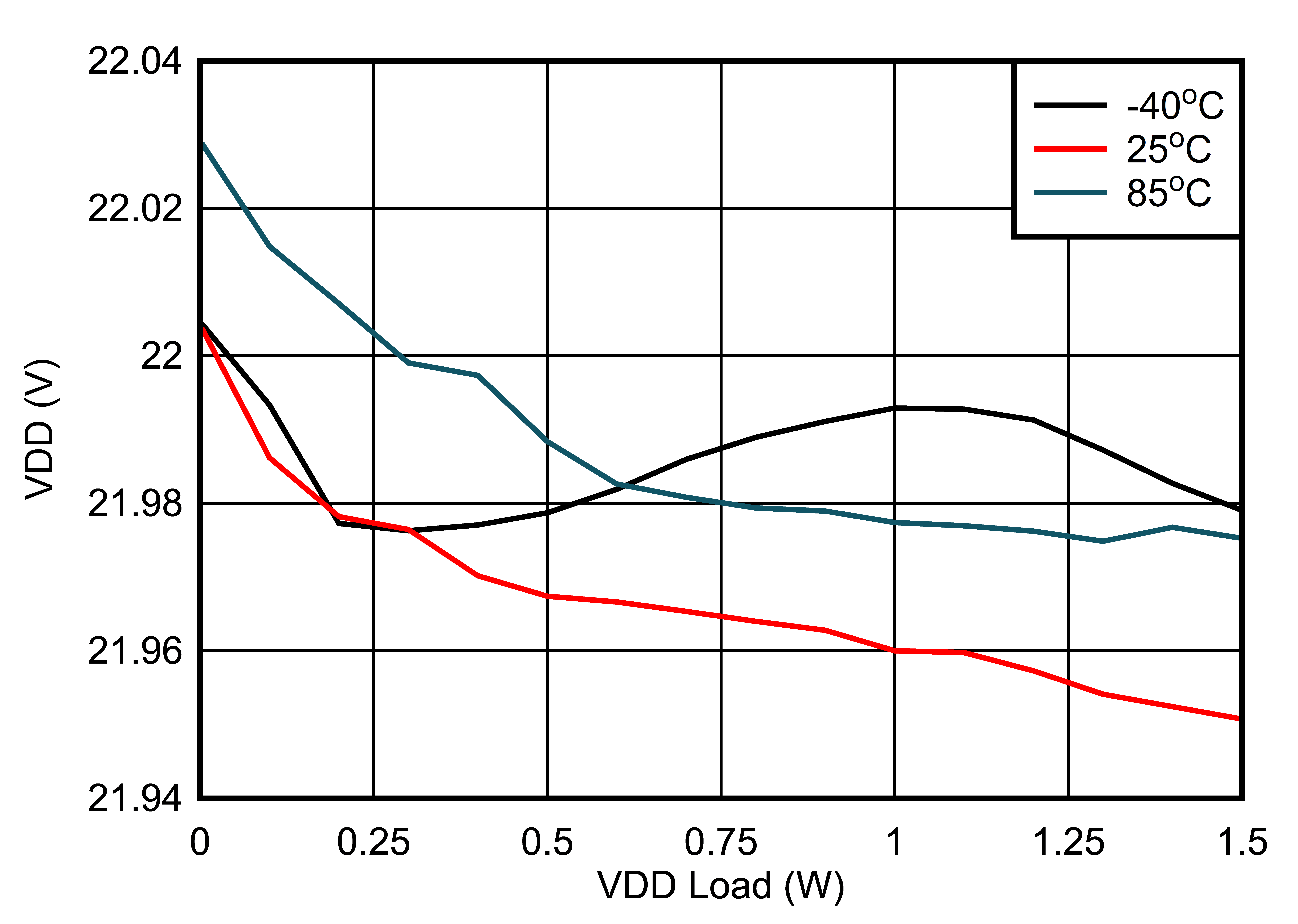

圖 7-10 VVDD-VEE 負載調節：VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 7-12 VCOM-VEE 負載調節：VIN = 13.5V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 7-14 VCOM-VEE 負載調節：VIN = 16.5V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 7-16 VVDD-VEE 上效率與負載間的關系：VIN = 15V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 7-18 VVDD-VEE 上輸入電流與負載間的關系：VIN = 13.5V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 7-20 VVDD-VEE 上輸入電流與負載間的關系：VIN = 16.5V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
