10 典型特性

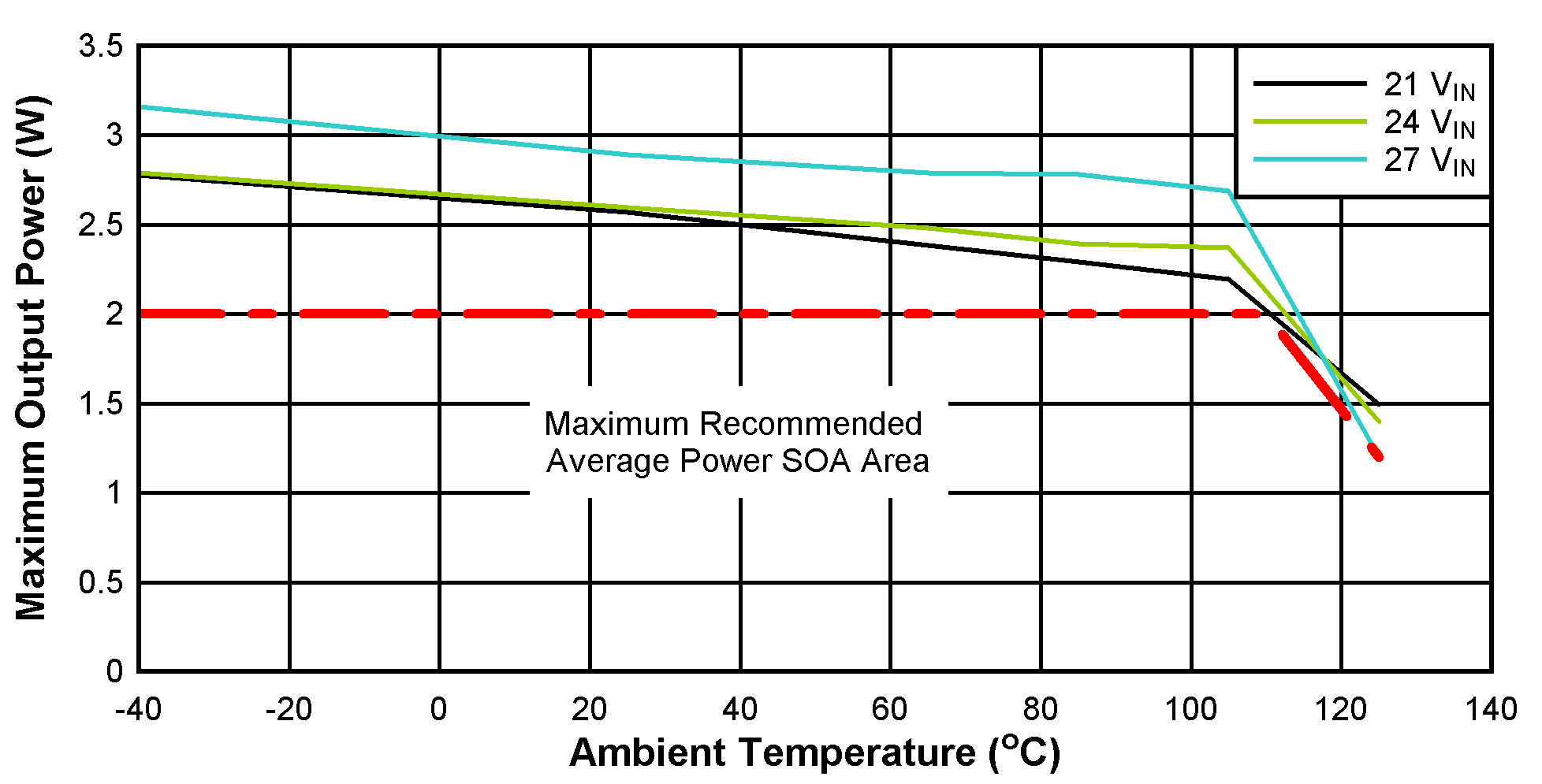

每個 Vin 下的最大建議平均功率安全工作區面積 (SOA) 由 2W 限制（虛線）的較低值和該輸入電壓下的相應熱降額曲線（實線）決定。不建議在高于 125oC 的環境溫度下運行。熱降額功率通過評估板獲得，該評估板與“應用和實現”部分中所示的 EVM 類似。Tshut 表示初級側過熱關斷上升閾值。如“電氣特性”表中所示，典型 Tshut 值為 150oC，最小 Tshut 值為 140oC。下面提供了 Tshut = 150oC 和 140oC 時的 SOA 降額曲線。對四種常見 VDD-VEE 設置（15V、18V、22V 和 25V）下的 SOA 曲線進行了表征。在每個 SOA 曲線中，輸入電壓范圍為 21V 至 27V。為了表示 Tshut = 140oC 時的最壞情況，測試在一個屏蔽盒中進行，以阻斷熱處理室中的循環空氣。

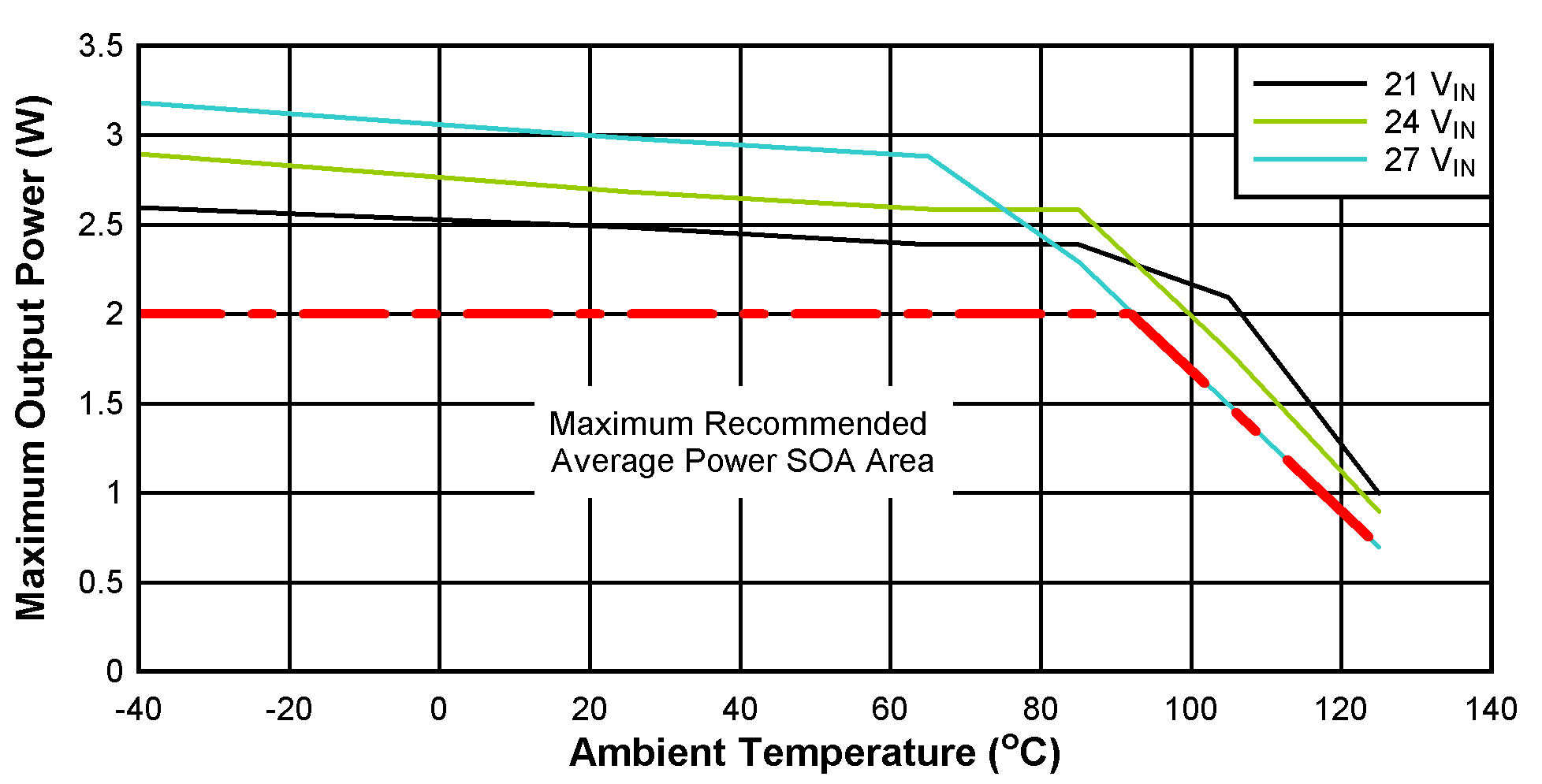

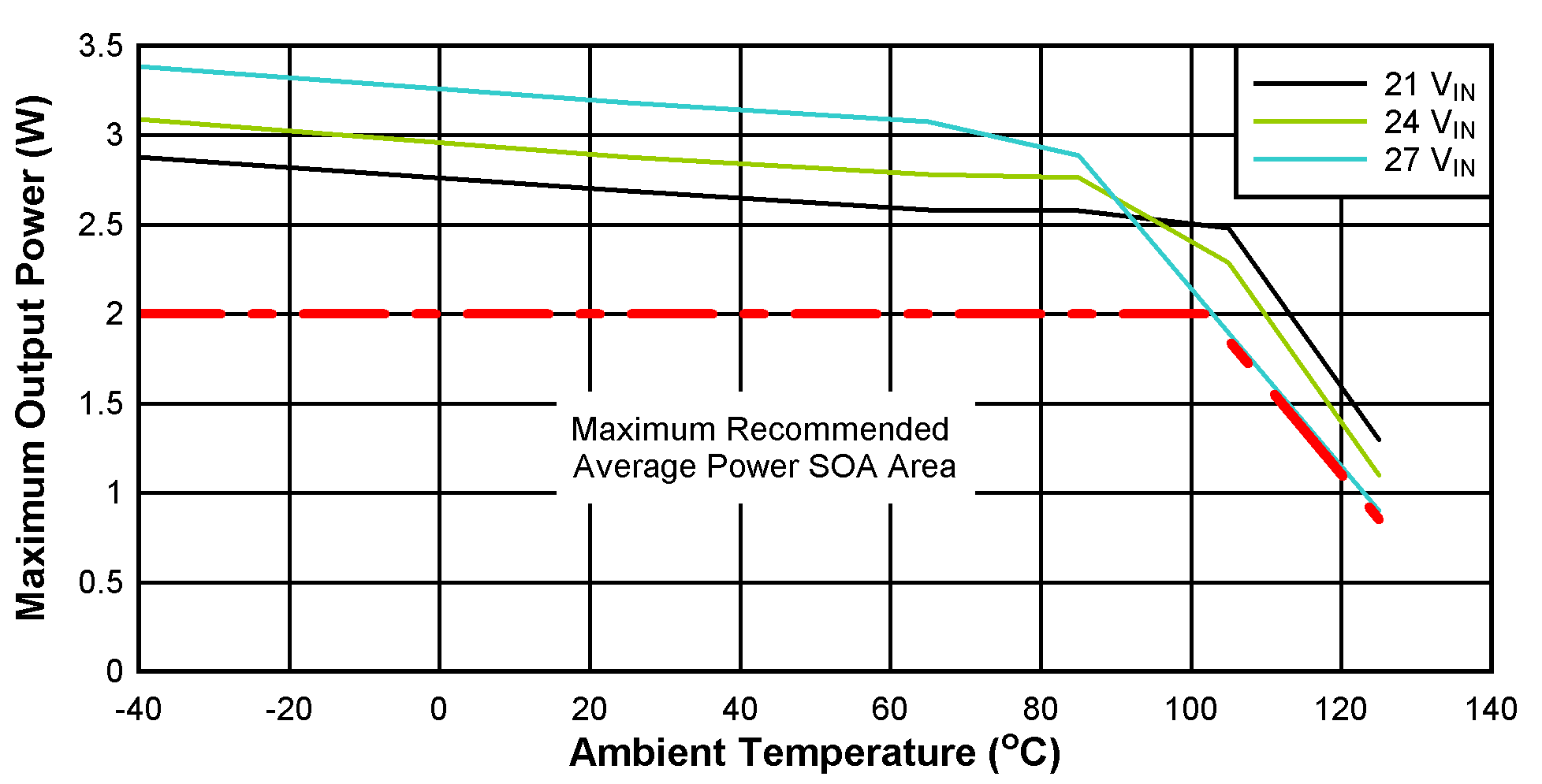

圖 10-1 SOA 降額曲線：VVDD-VEE = 15V，VCOM-VEE = 5V，Tshut=150oC，VCOM-VEE 無負載。
圖 10-3 SOA 降額曲線：VVDD-VEE = 22V，VCOM-VEE = 4V，Tshut=150oC，VCOM-VEE 無負載。
圖 10-5 SOA 降額曲線：VVDD-VEE = 22V，VCOM-VEE = 4V，Tshut=140oC，VCOM-VEE 無負載，在屏蔽盒中測試。

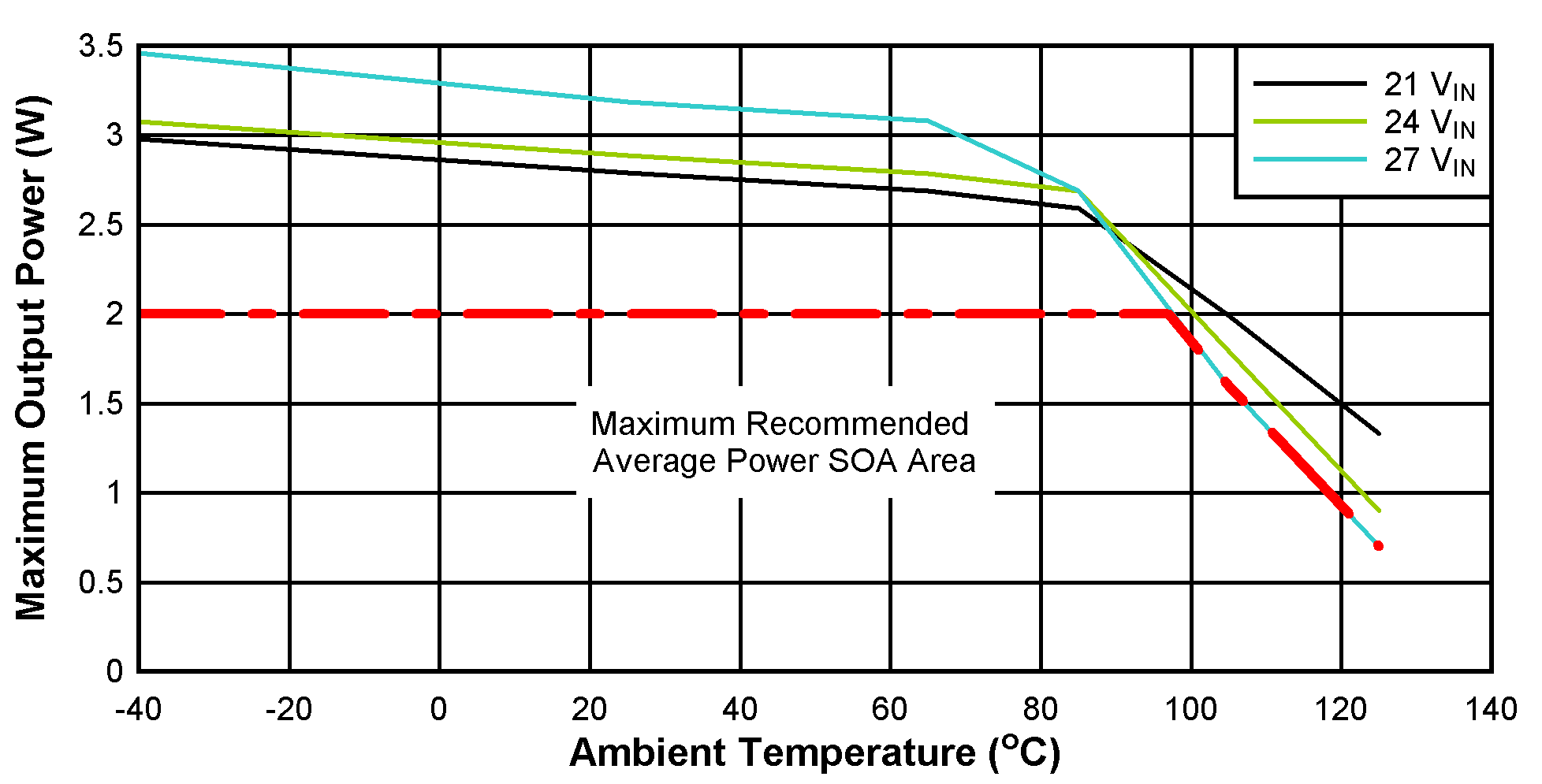

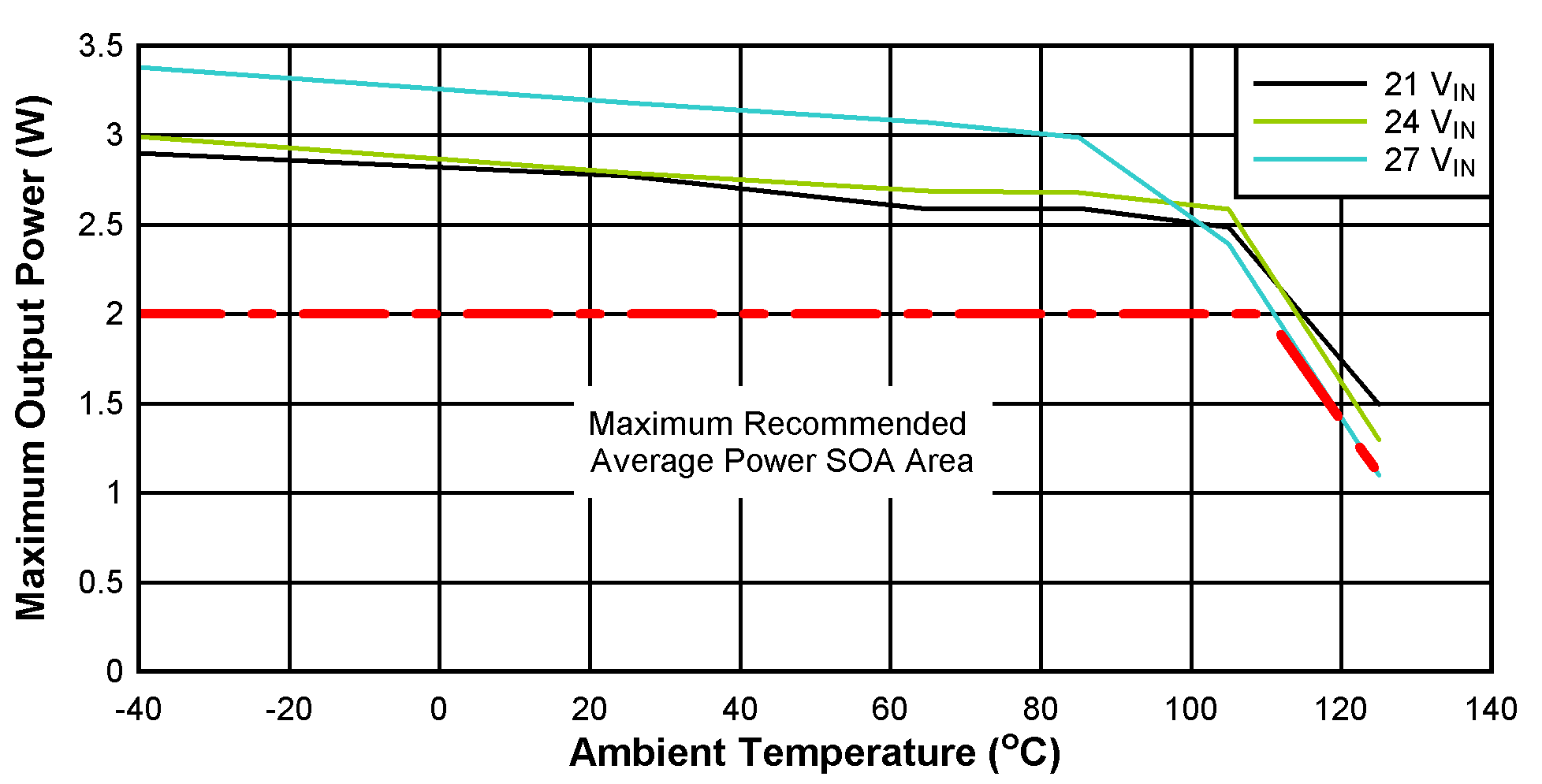

圖 10-2 SOA 降額曲線：VVDD-VEE = 18V，VCOM-VEE = 5V，Tshut=150oC，VCOM-VEE 無負載。
圖 10-4 SOA 降額曲線：VVDD-VEE = 25V，VCOM-VEE = 5V，Tshut=150oC，VCOM-VEE 無負載。

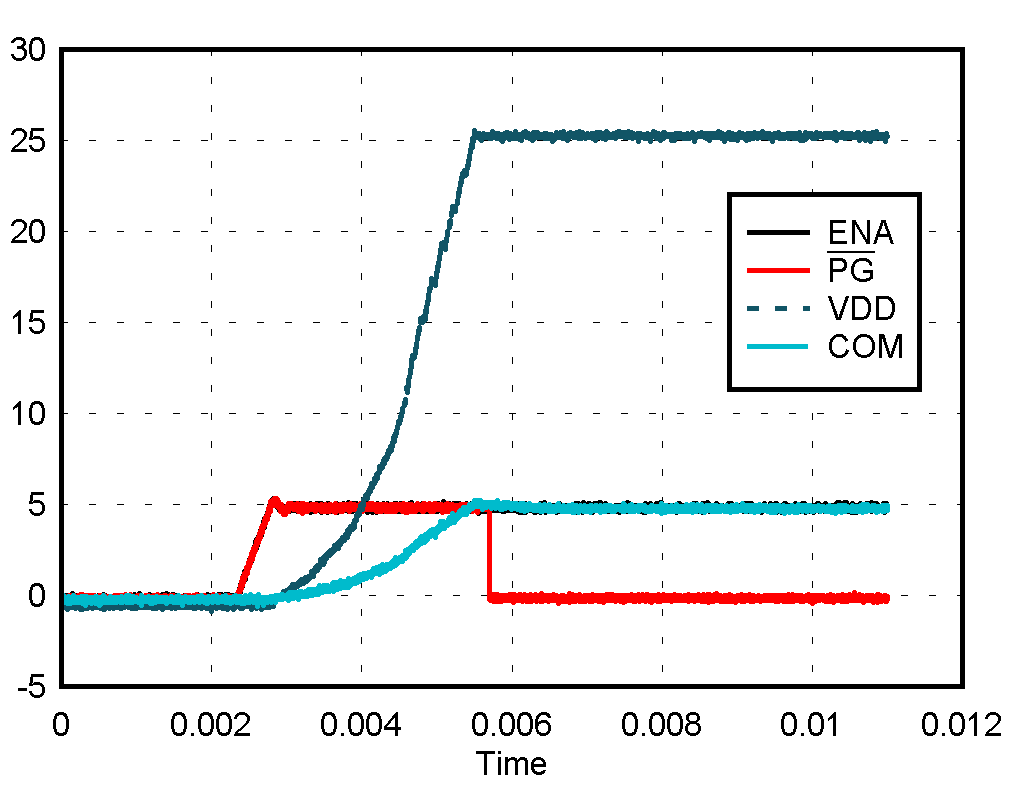

圖 10-6 啟動：VIN = 24V，VVDD-VEE = 25V，VCOM-VEE = 5V，無負載

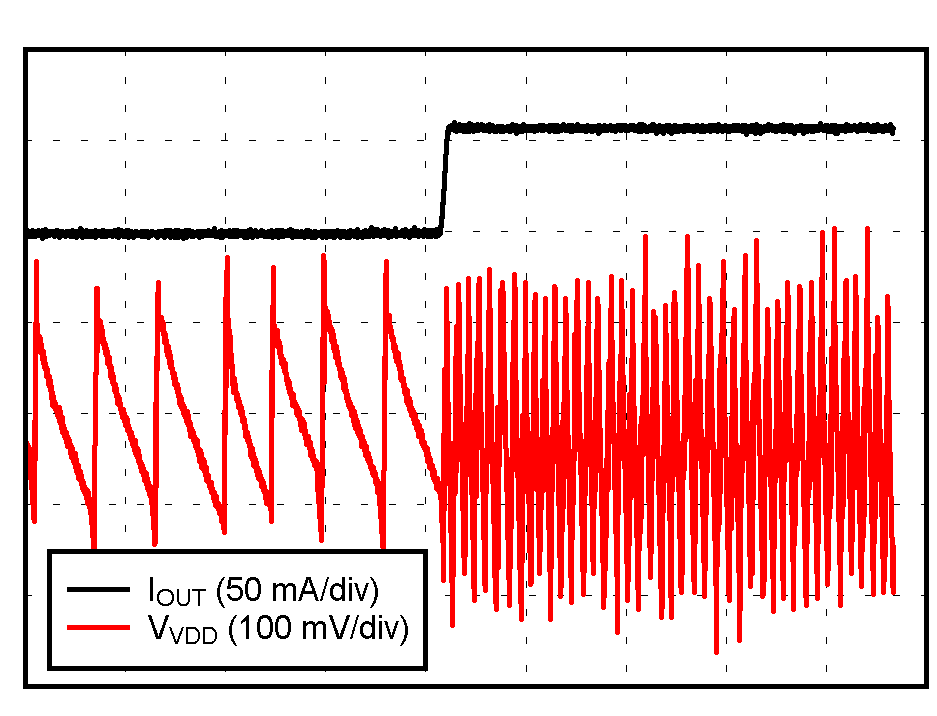

圖 10-8 負載瞬態響應：無負載至 1W，VIN = 24V，VVDD-VEE = 25V，VCOM-VEE = 5V

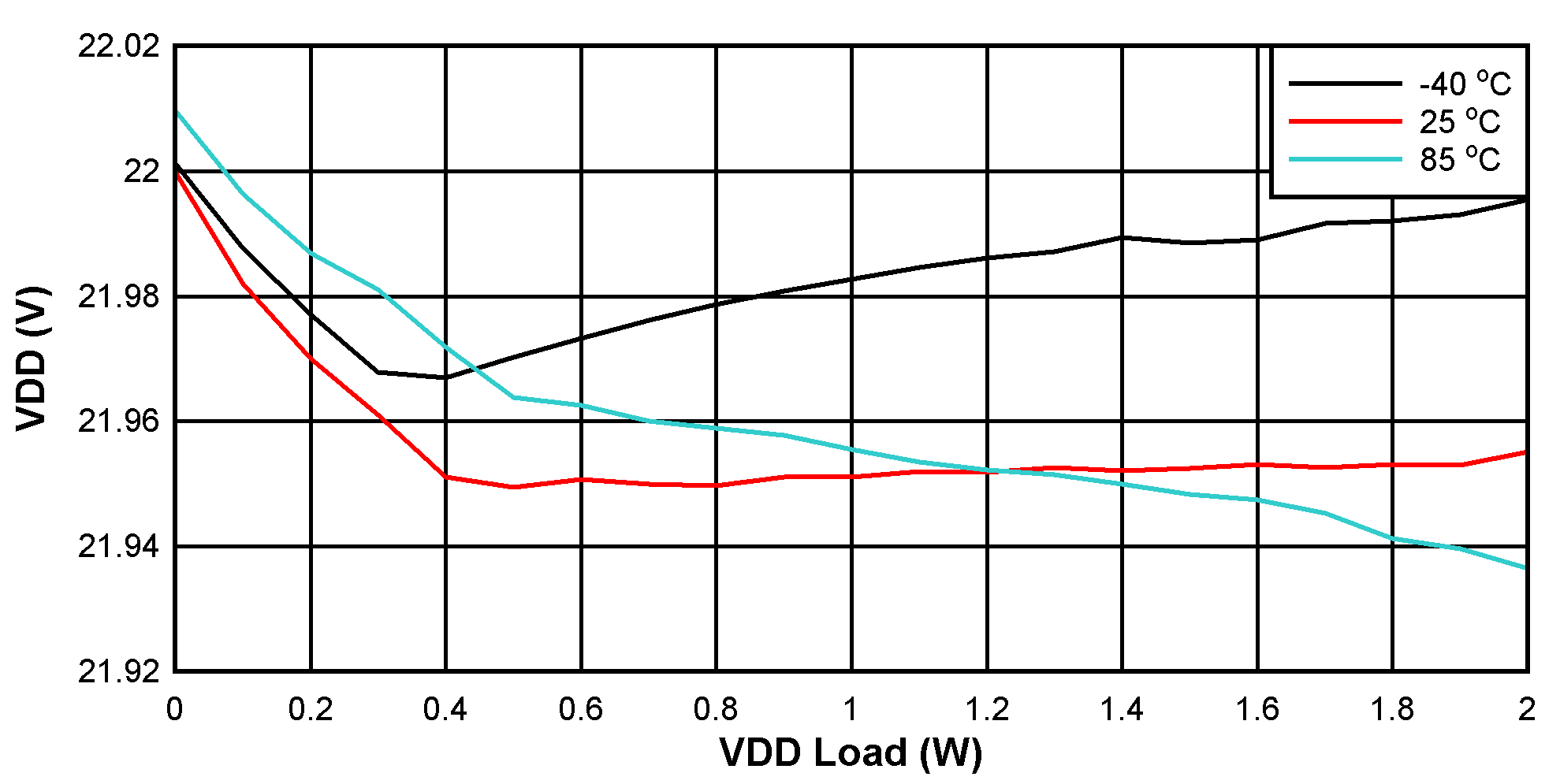

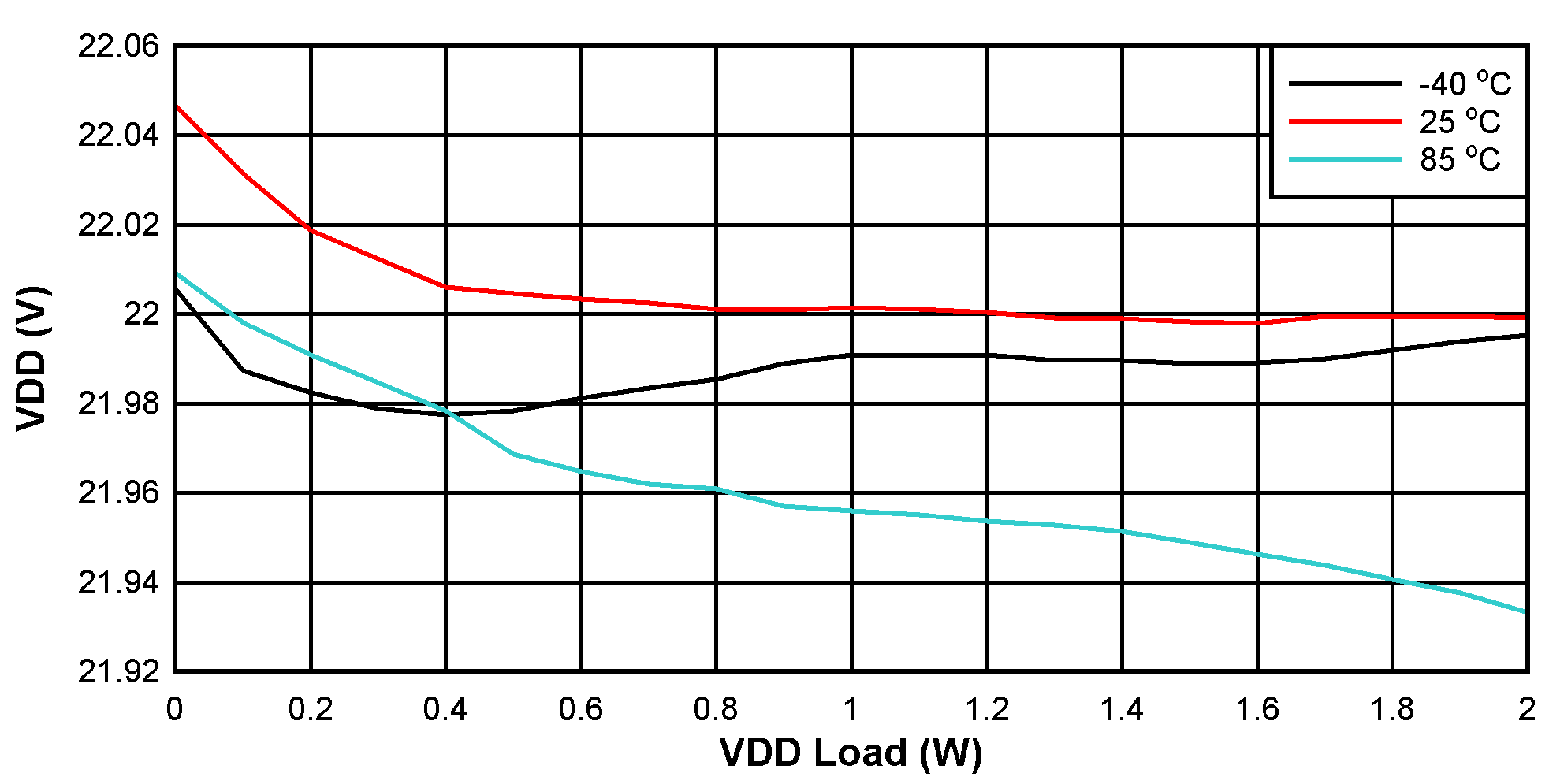

圖 10-10 VVDD-VEE 負載調節：VIN = 21V，VVDD-VEE = 22V，VCOM-VEE = 4V

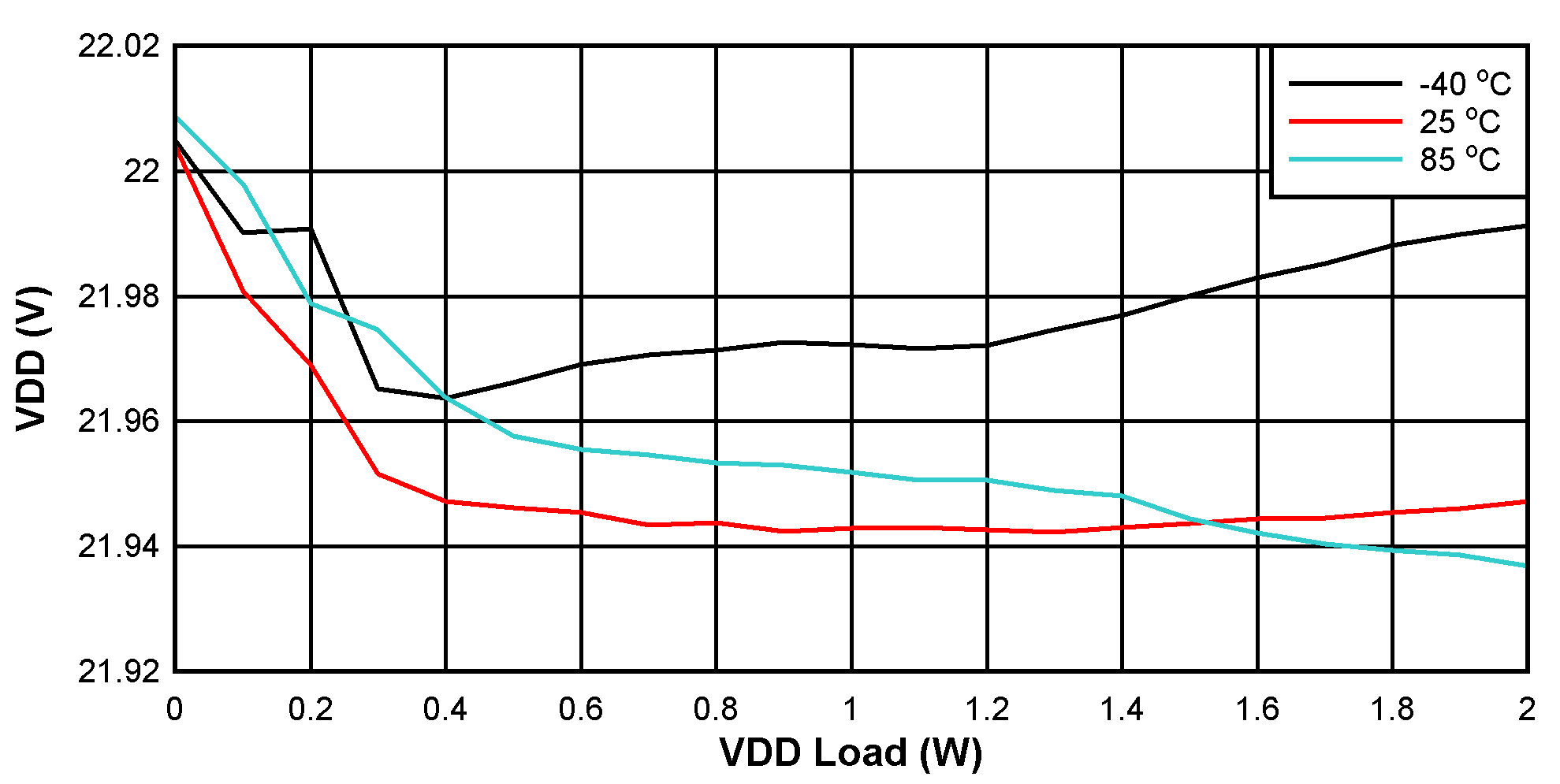

圖 10-12 VVDD-VEE 負載調節：VIN = 27V，VVDD-VEE = 22V，VCOM-VEE = 4V

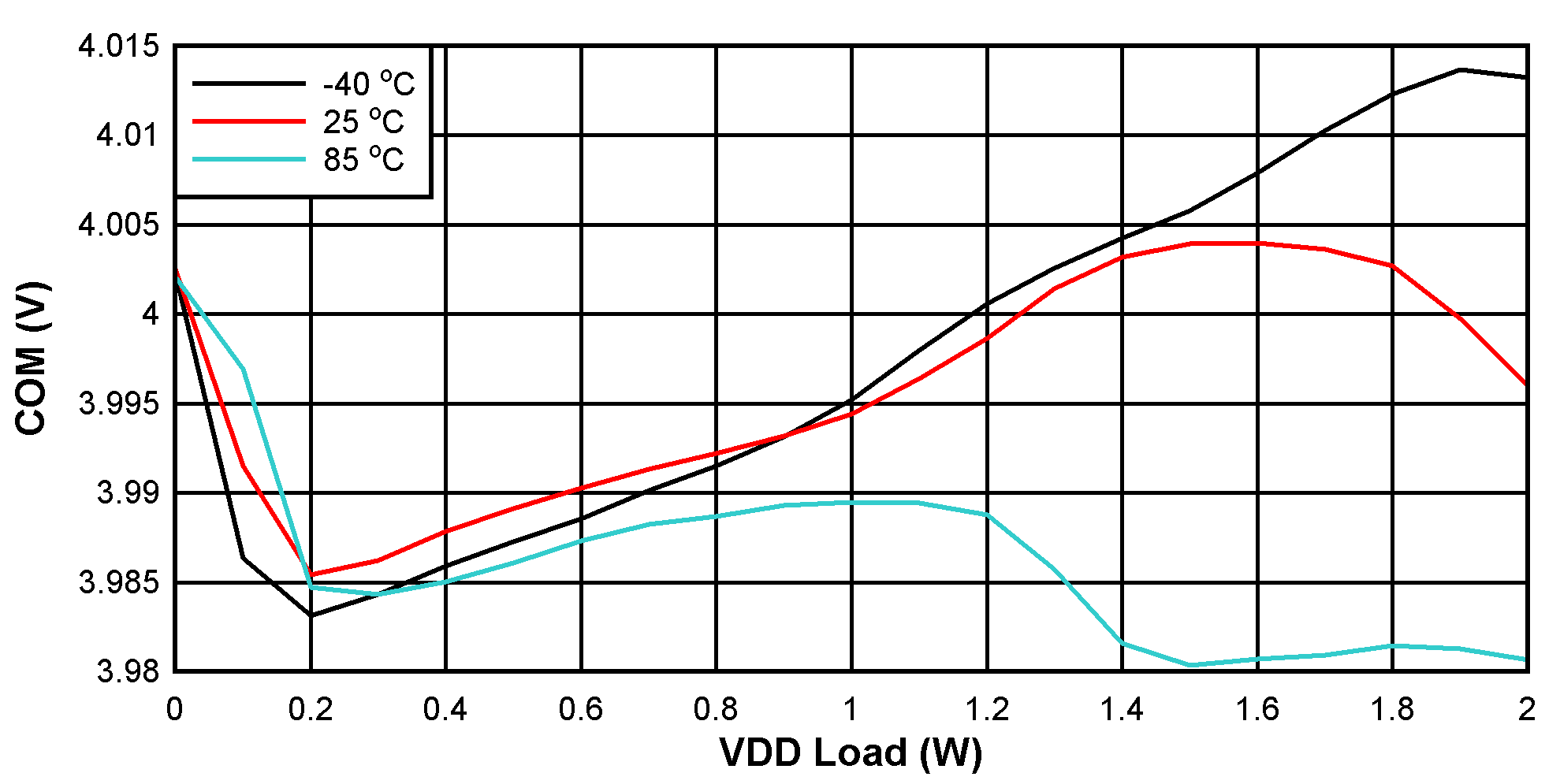

圖 10-14 VCOM-VEE 負載調節：VIN = 24V，VVDD-VEE = 22V，VCOM-VEE = 4V

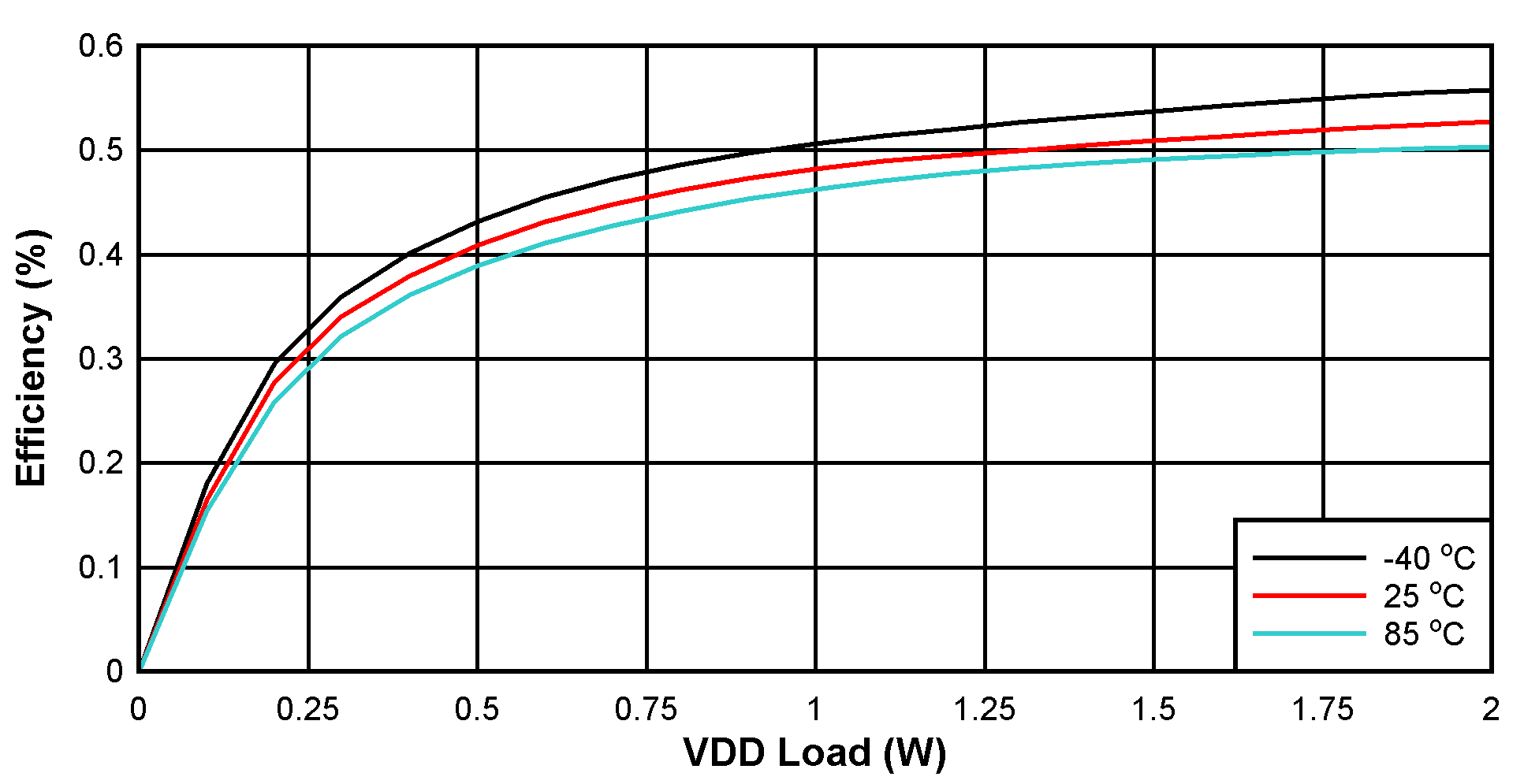

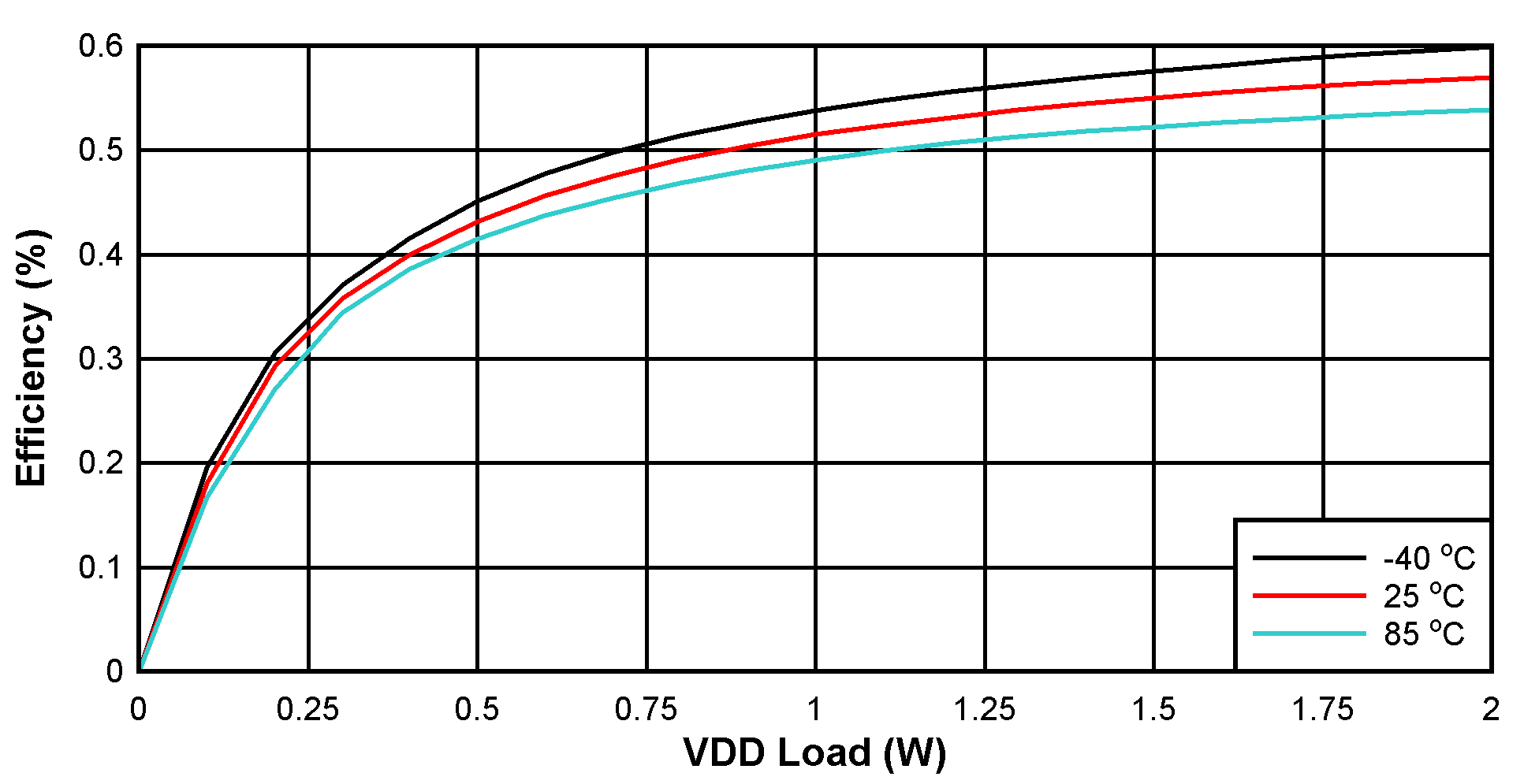

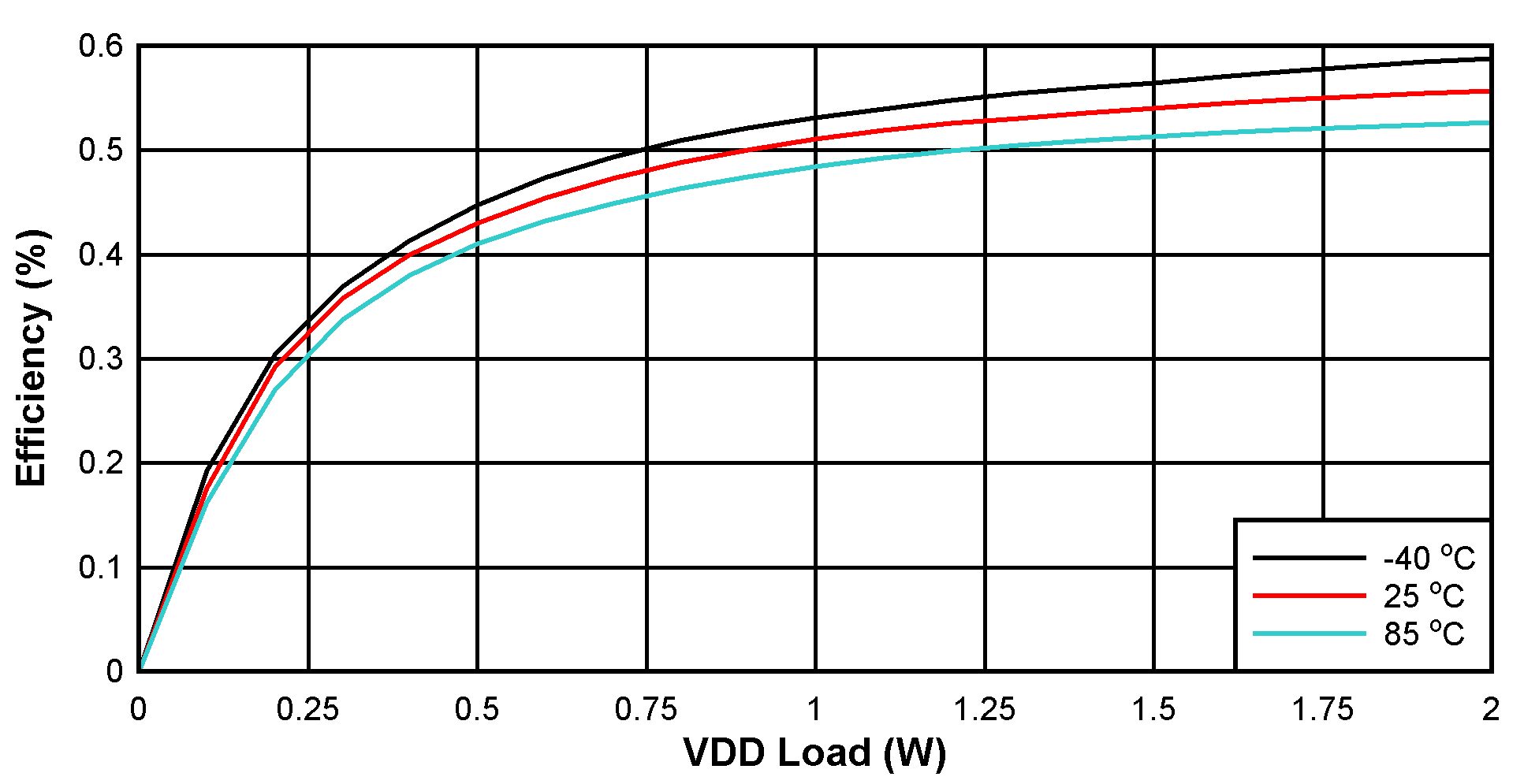

圖 10-16 VVDD-VEE 上效率與負載間的關系：VIN = 21V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 10-18 VVDD-VEE 上效率與負載間的關系：VIN = 27V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載

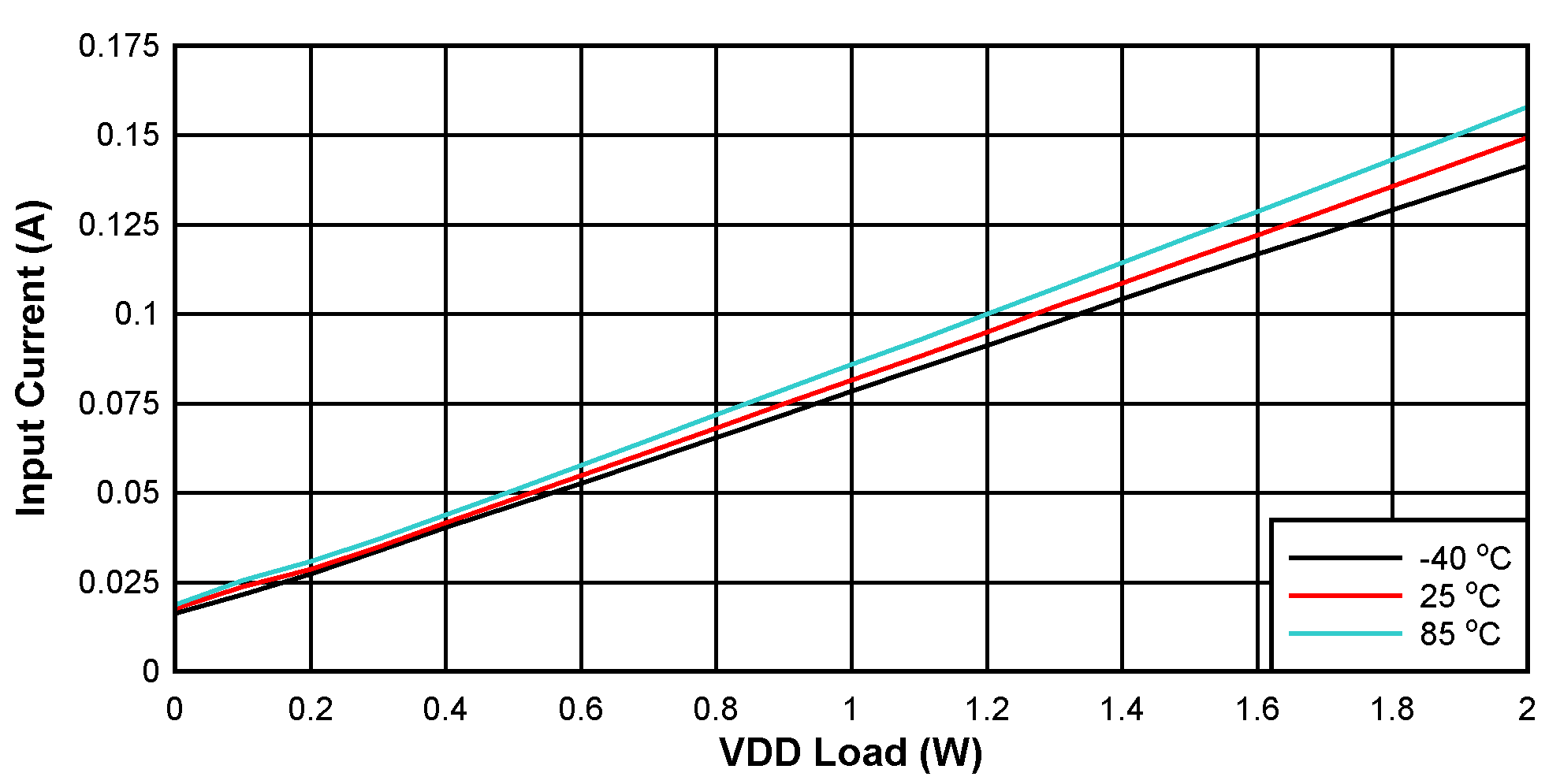

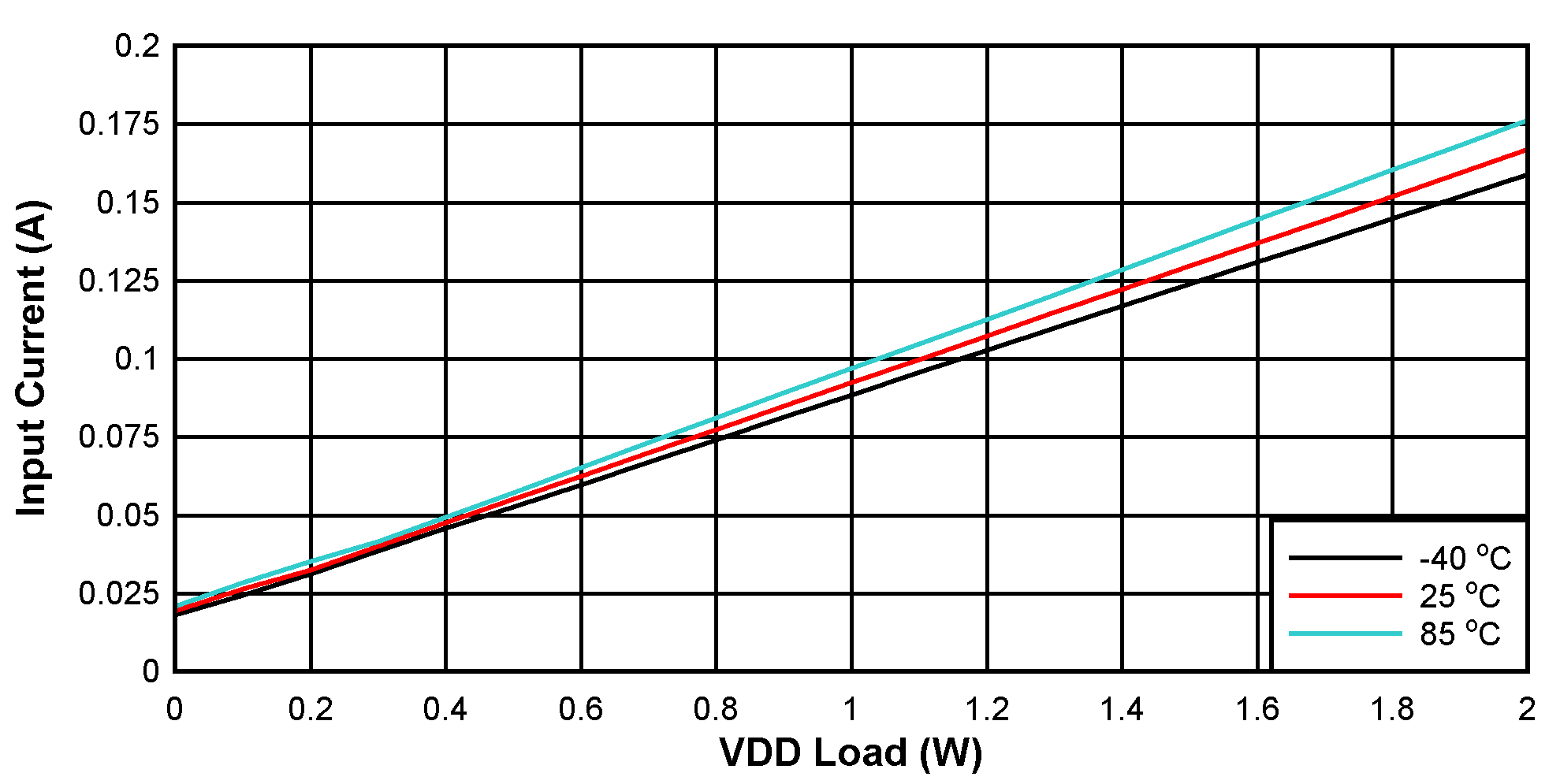

圖 10-20 VVDD-VEE 上輸入電流與負載間的關系：VIN = 24V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載

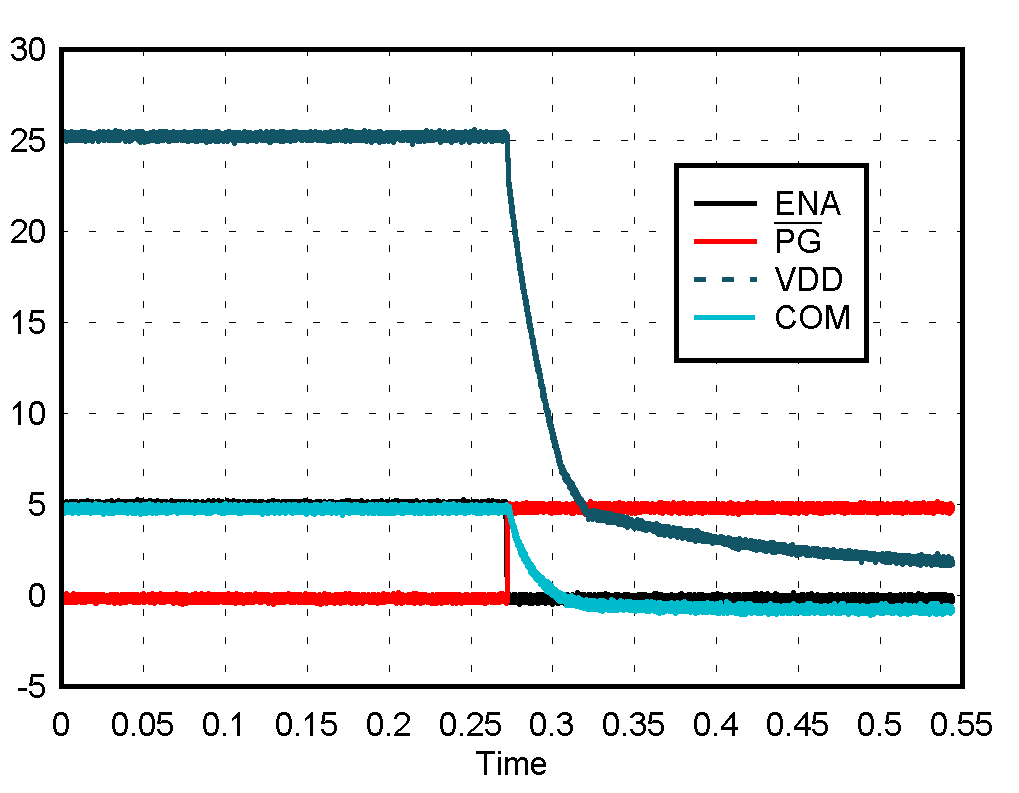

圖 10-7 關斷：VIN = 24V，VVDD-VEE = 25V，VCOM-VEE = 5V，無負載

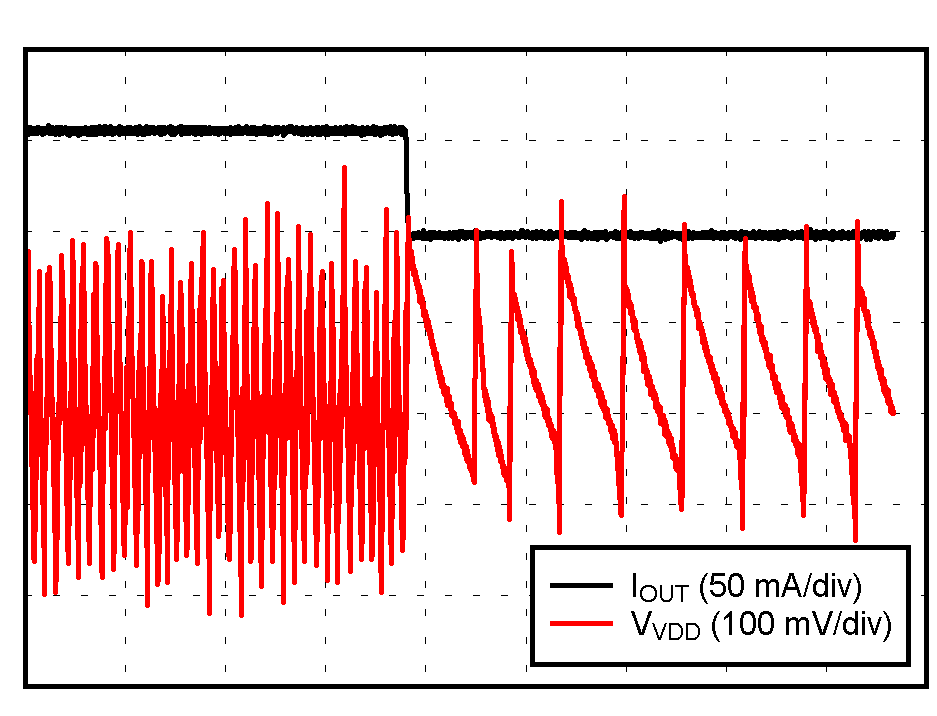

圖 10-9 負載瞬態響應：1W 至無負載，VIN = 24V，VVDD-VEE = 25V，VCOM-VEE = 5V

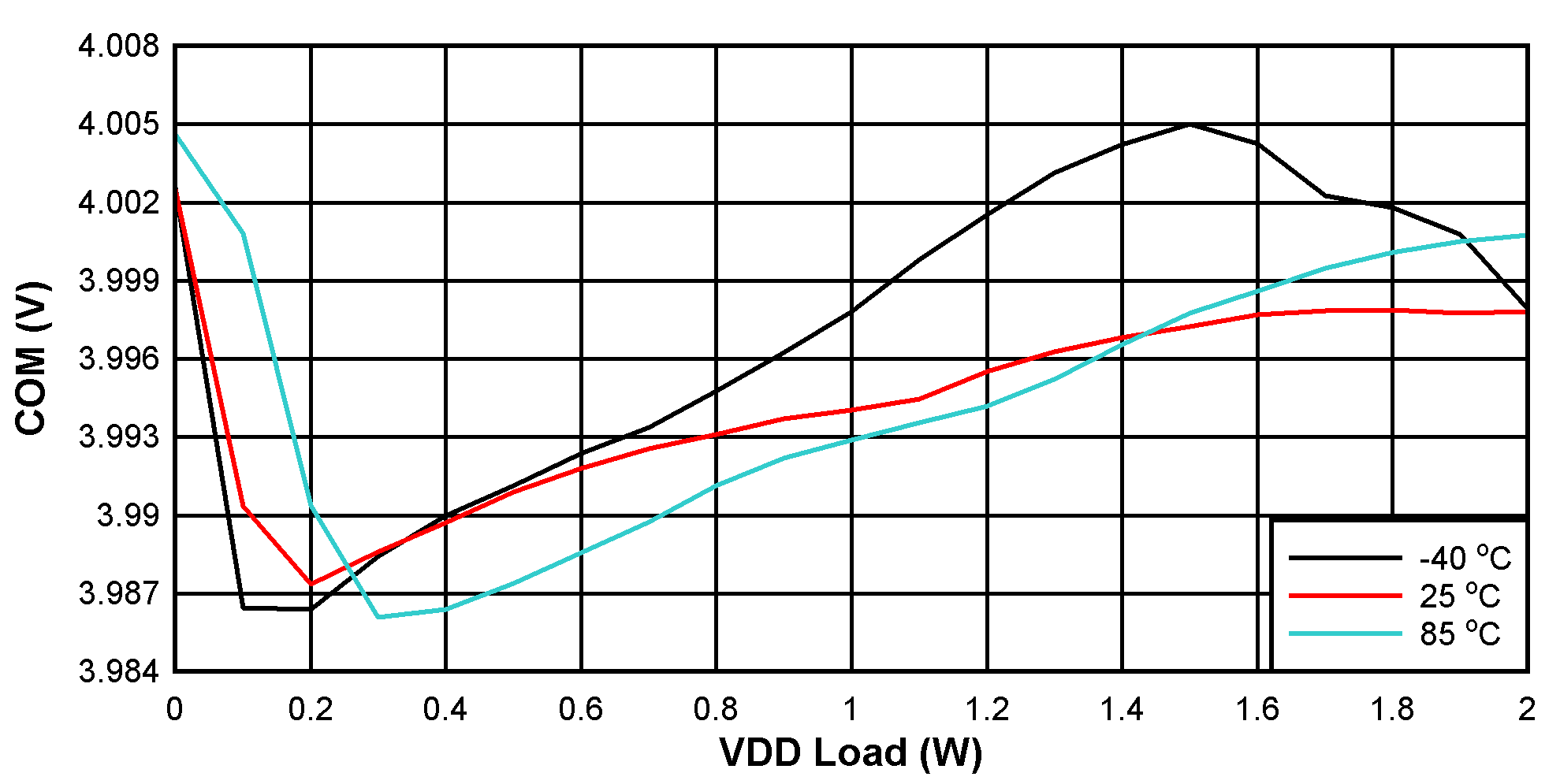

圖 10-11 VVDD-VEE 負載調節：VIN = 24V，VVDD-VEE = 22V，VCOM-VEE = 4V圖 10-13 VCOM-VEE 負載調節：VIN = 21V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 10-15 VCOM-VEE 負載調節：VIN = 27V，VVDD-VEE = 22V，VCOM-VEE = 4V
圖 10-17 VVDD-VEE 上效率與負載間的關系：VIN = 24V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載

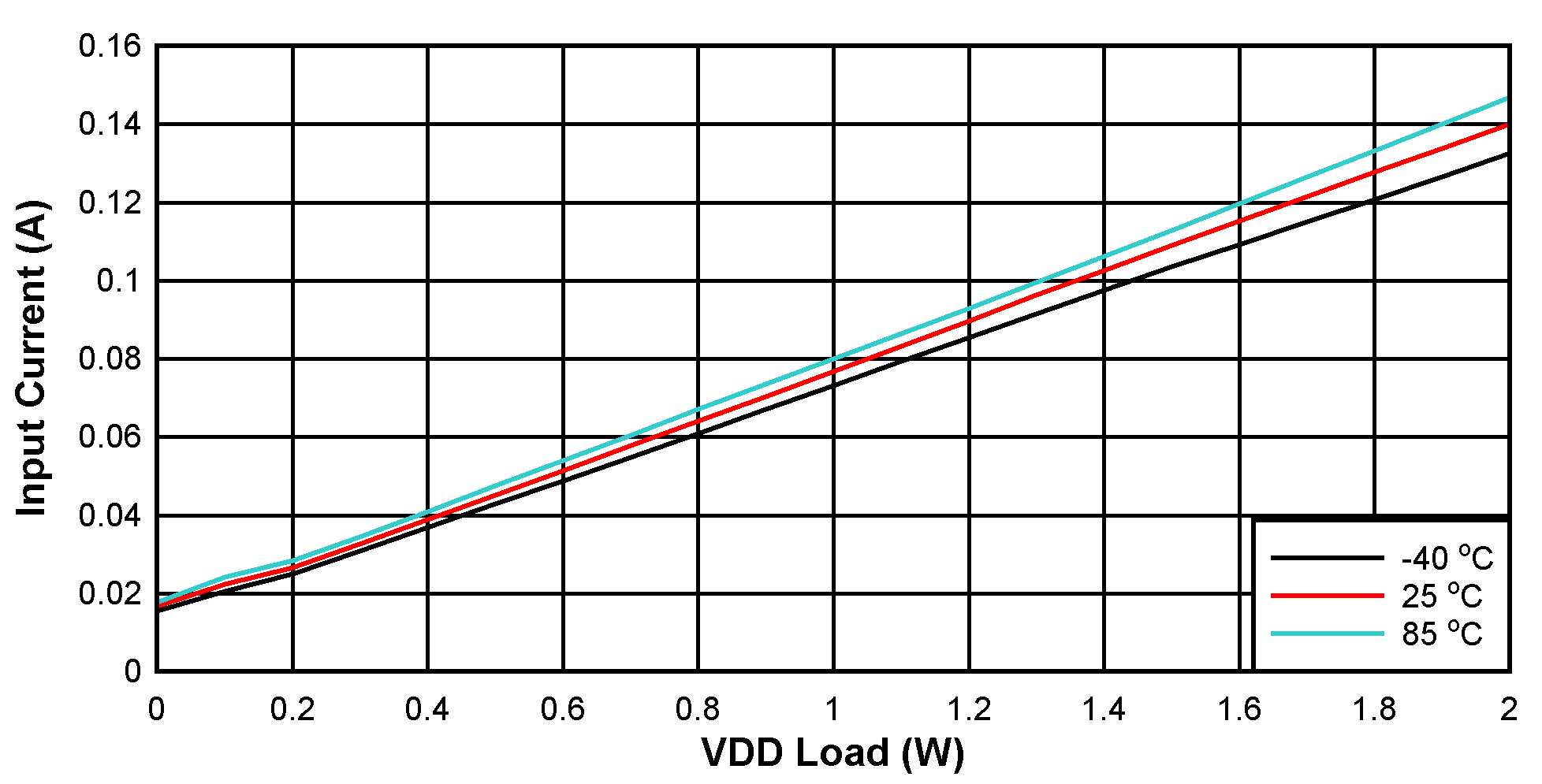

圖 10-19 VVDD-VEE 上輸入電流與負載間的關系：VIN = 21V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
圖 10-21 VVDD-VEE 上輸入電流與負載間的關系：VIN = 27V，VVDD-VEE = 22V，VCOM-VEE = 4V，VCOM-VEE 無負載
