3 說明
TUSB4041I-Q1 器件是一款四端口 USB 2.0 集線器。該器件可在上行端口上提供 USB 高速或全速連接。該器件還可在下行端口上提供 USB 高速、全速或者低速連接。當上行端口連接至僅支持高速、全速和低速連接的電氣環境中時，下行端口上的高速、全速和低速 USB 連接被啟用。當上行端口被連接到一個只支持全速或低速連接的電氣環境中時，下行端口上的 USB 高速連接被禁用。
TUSB4041I-Q1 器件支持每端口或者成組電源開關和過流保護。該器件同時還支持電池充電應用。
單獨控制端口電源型集線器會根據 USB 主機請求為每個下行端口開啟或關閉電源。另外，當單獨控制端口電源型集線器感測到過流事件時，僅為受影響的下行端口關閉電源。
當任一端口需要電源時，成組集線器將開啟所有下行端口的電源。只有當所有端口處于電源可被移除的狀態時，到下行端口的電源才可被關閉。另外，當成組集線器感測到過流事件時，將關閉所有下行端口的電源。
TUSB4041I-Q1 器件的下行端口可提供 USB 電池充電下行端口 (CDP) 握手支持，從而為電池充電應用提供支持。未連接上行端口時，該器件還支持專用充電端口 (DCP) 模式。DCP 模式符合 USB 電池充電規范和中國電信行業標準 YD/T 1591-2009。此外，未連接上行端口時，自動模式能夠為 BC 器件以及支持分壓器模式充電解決方案的器件提供透明支持。
TUSB4041I-Q1 器件能夠為包括電池充電支持在內的一些特性提供引腳配置 (strap)，還能夠通過 OTP ROM、I2C EEPROM 或通過 I2C 和 SMBus 目標接口為 PID、VID、定制端口和物理層配置提供定制服務。使用 I2C EEPROM 或 I2C 和 SMBus 目標接口時，還可以提供定制字符串支持。
該器件采用 64 引腳 PAP 封裝，工業版的工作溫度范圍為 -40°C 到 85°C。

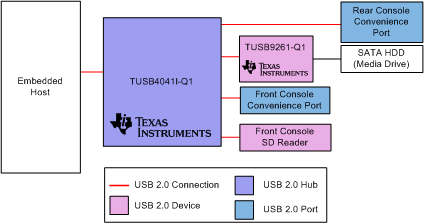

典型應用
