3 說明
TS3USB3031 器件為雙通道、1:3 多路復用器，其中包括高速移動高清鏈路 (MHL)、移動顯示端口 (MyDP) 開關和 USB 2.0 高速 (480Mbps) 開關。這些配置允許系統設計人員針對 MHL/MyDP 信號和兩組 USB 數據使用通用 USB 或 Mico-USB 連接器，從而節省電路板空間且無需再使用多個連接器。MHL/MyDP 路徑支持最新的 MHL 3.0 修訂版本技術規格。
TS3USB3031 的 VCC 范圍為 2.5V 至 4.3V，支持過壓容限 (OVT) 功能，允許 I/O 引腳承受過壓條件（最高可達 5.5V）。斷電保護特性在未加電時強制所有 I/O 引腳處于高阻抗模式，從而實現此類情況下信號線路的完全隔離而又不產生過多的漏電流。TS3USB3031 的選擇引腳與 1.8V 控制電壓兼容，允許它們直接與移動處理器的通用 I/O (GPIO) 相連，而無需額外的電壓電平轉換電路。
TS3USB3031 采用小型 1.8mm × 1.8mm 12 引腳 VQFN 封裝，專為移動應用而設計。
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

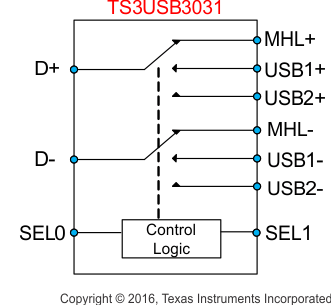

開關圖
