7.3.9 SYNC 允許時鐘同步和模式選擇
SYNC 引腳可用于選擇強制脈寬調制 (FPWM) 或脈沖頻率調制 (PFM)。在 FPWM 下，開關頻率在較輕的輸出電流下保持恒定。在 PFM 下，當電感器電流變?yōu)樨撝禃r，低側 FET 關斷，并且頻率降低以提高輕負載條件下的效率。將 SYNC 連接到 AGND 可啟用 PFM。將 SYNC 連接到 VCC 會使 TPSM6440X 在輕載條件下以持續導通在 FPWM 模式下運行。
SYNC 引腳還可用于將內部振蕩器與外部時鐘進行同步。當與外部時鐘同步時，TPSM6440X 在 FPWM 下運行。內部振蕩器可以同步到 SYNC 引腳的正邊沿。SYNC 引腳上的耦合邊沿電壓必須超過 SYNC 振幅閾值 VSYNCDH，才能觸發內部同步脈沖檢測器。最小 SYNC 上升脈沖和下降脈沖持續時間必須分別長于 tPULSE_H 和 tPULSE_L。TPSM6440X 開關操作可同步至頻率為 200kHz 至 2.2MHz 的外部時鐘。當與外部時鐘同步時，必須使用 RT 引腳將內部頻率設置為與外部時鐘頻率接近的值。此操作可防止同步丟失時出現較大的頻率變化。此操作還用于設置次級器件的斜率補償。
在單路輸出兩相運行中，由于時鐘信息在內部共享，因此初級的 PG2/SYNC-OUT 端子可以保持懸空。
在單路輸出四相運行中，初級的 PG2/SYNC-OUT 端子必須連接到次級的 SYNC 引腳，以便對所有四個相位進行 90 度異相計時。
在單路輸出六相運行中，初級的 PG2/SYNC-OUT 端子必須連接到次級器件的 SYNC 引腳。次級的 PG2/SYNC-OUT 端子必須連接到三級器件的 SYNC 引腳。這樣，器件就能以 60 度異相運行所有六個相位。

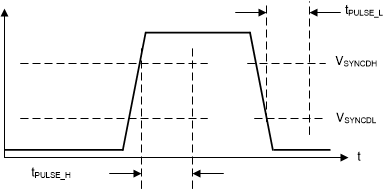

圖 7-7 允許使用 SYNC/MODE 引腳實現同步的典型實現方案
| 該圖顯示了檢測同步信號所需的條件。 |
