ZHCSMU2B December 2020 – October 2021 TPSM5601R5H , TPSM5601R5HE
PRODUCTION DATA
EMI plots were measured using the standard TPSM5601R5HEVM.

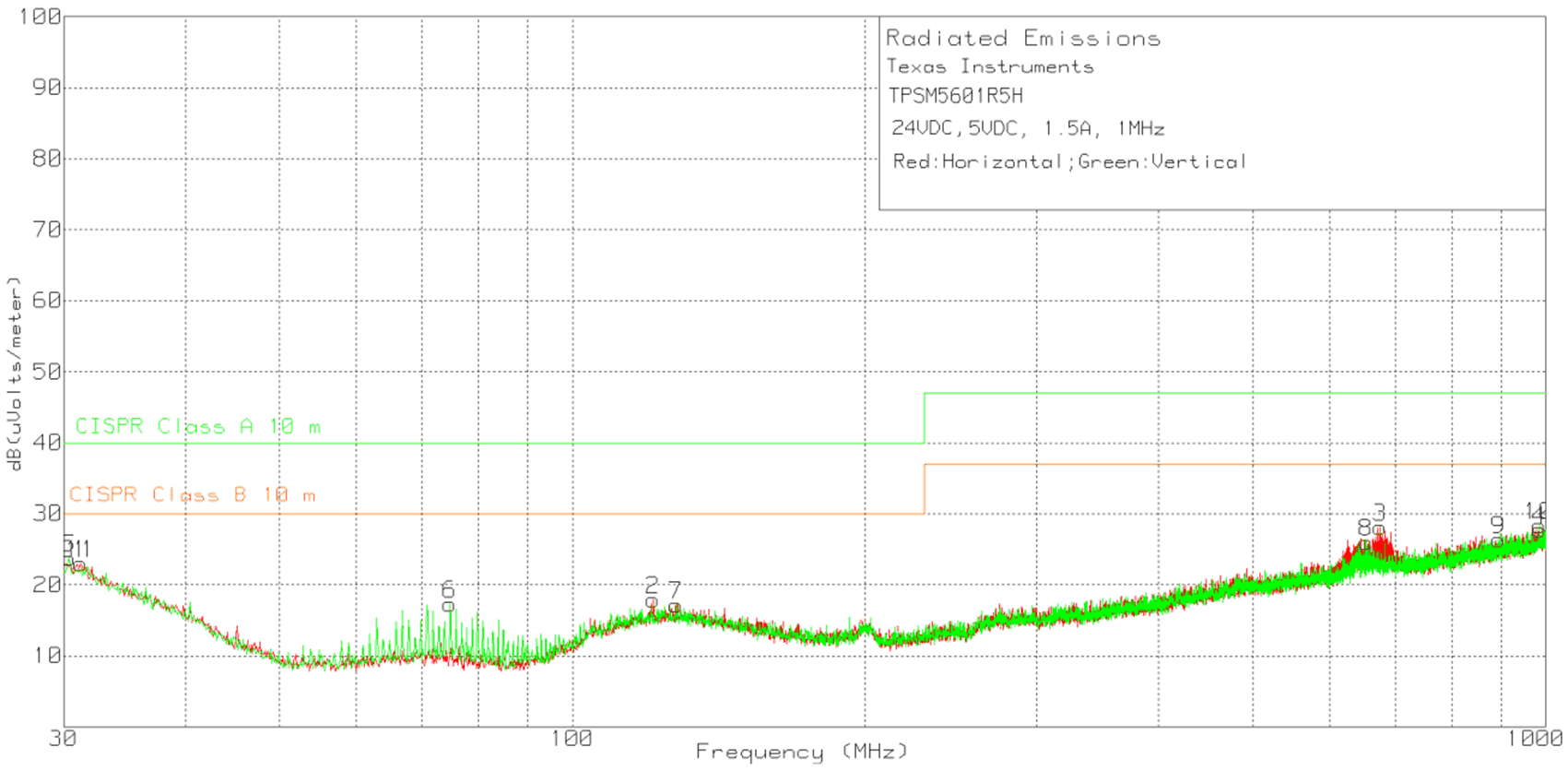

Figure 11-6 Radiated Emissions 24-V Input, 5-V Output, 1.5-A
Load

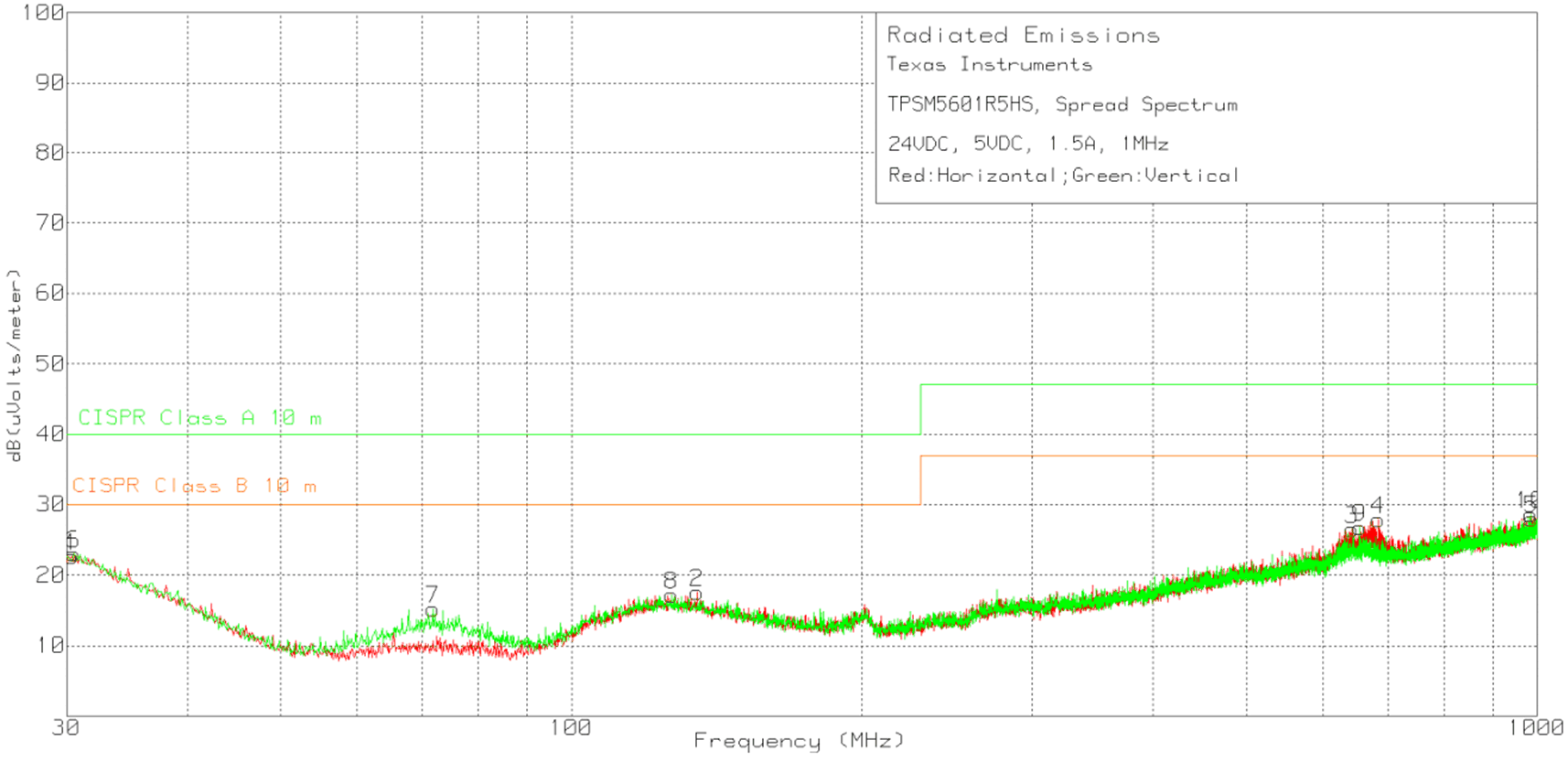

Figure 11-7 Radiated Emissions 24-V Input, 5-V Output, 1.5-A
Load (Spread spectrum)

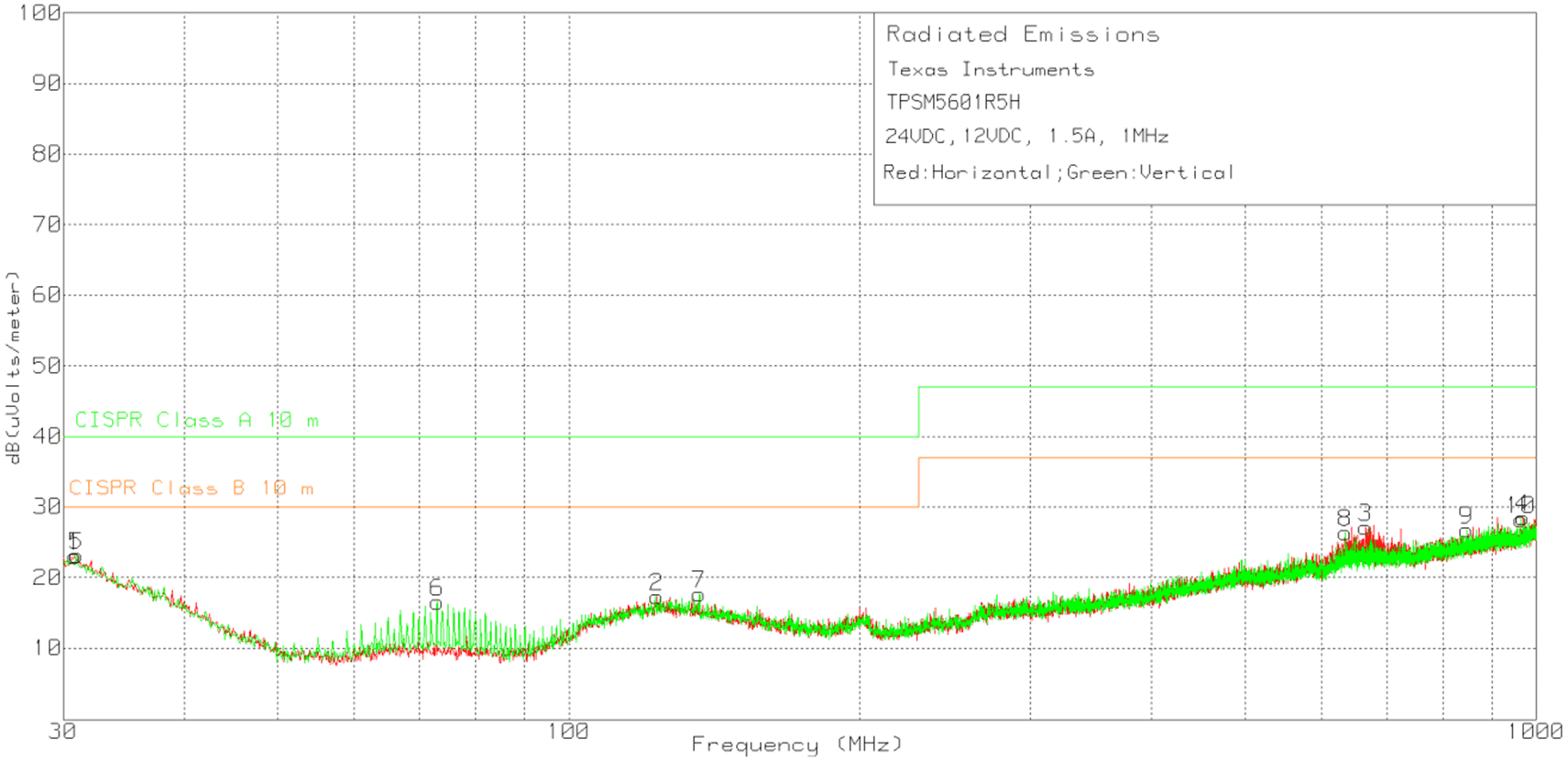

Figure 11-8 Radiated Emissions 24-V Input, 12-V Output, 1.5-A
Load

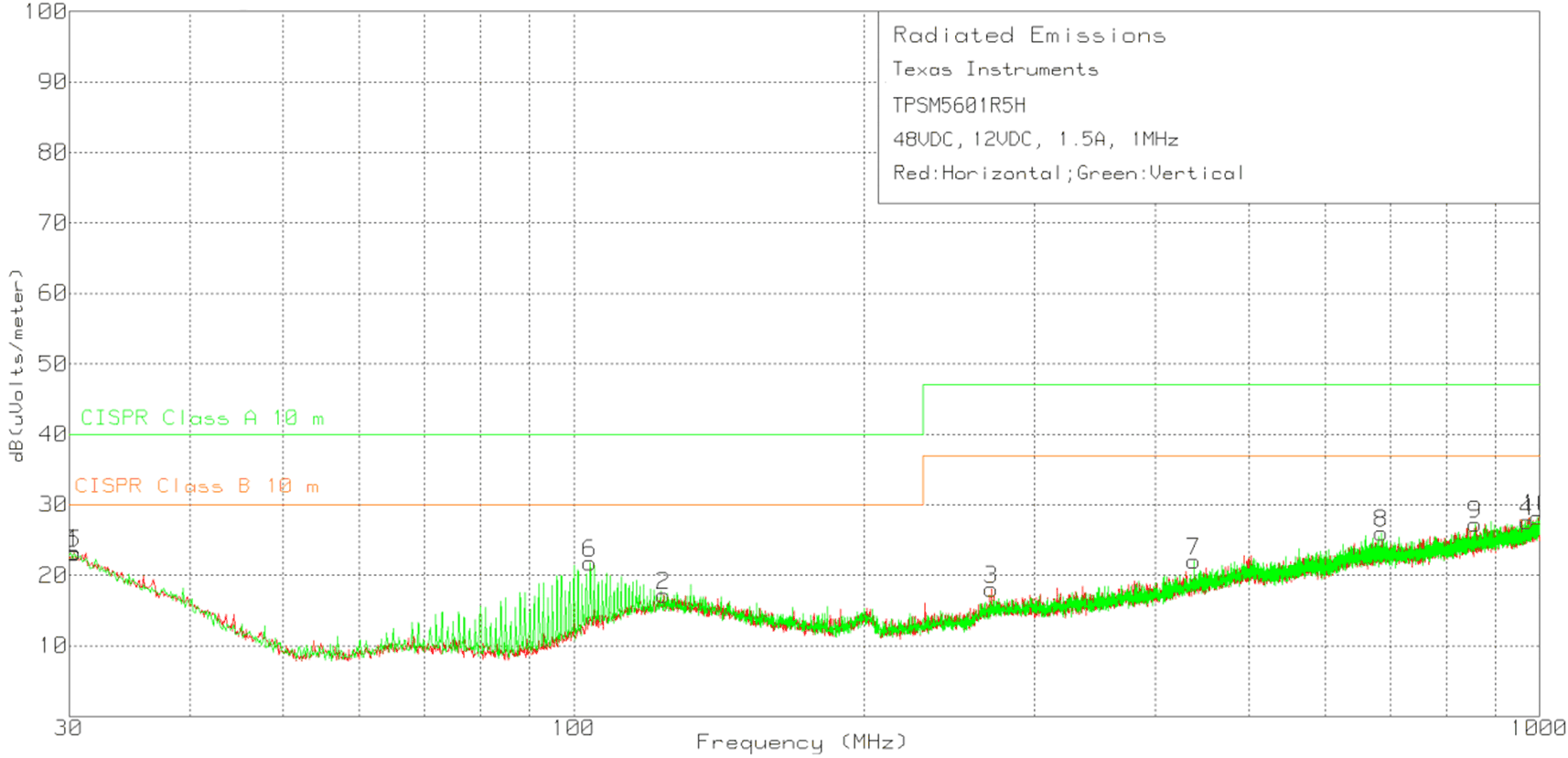

Figure 11-9 Radiated Emissions 48-V Input, 12-V Output,
1.5-A Load
