8.2.3 應用曲線
圖 8-5 12VIN 效率
圖 8-7 24VIN 效率
圖 8-9 48VIN 效率

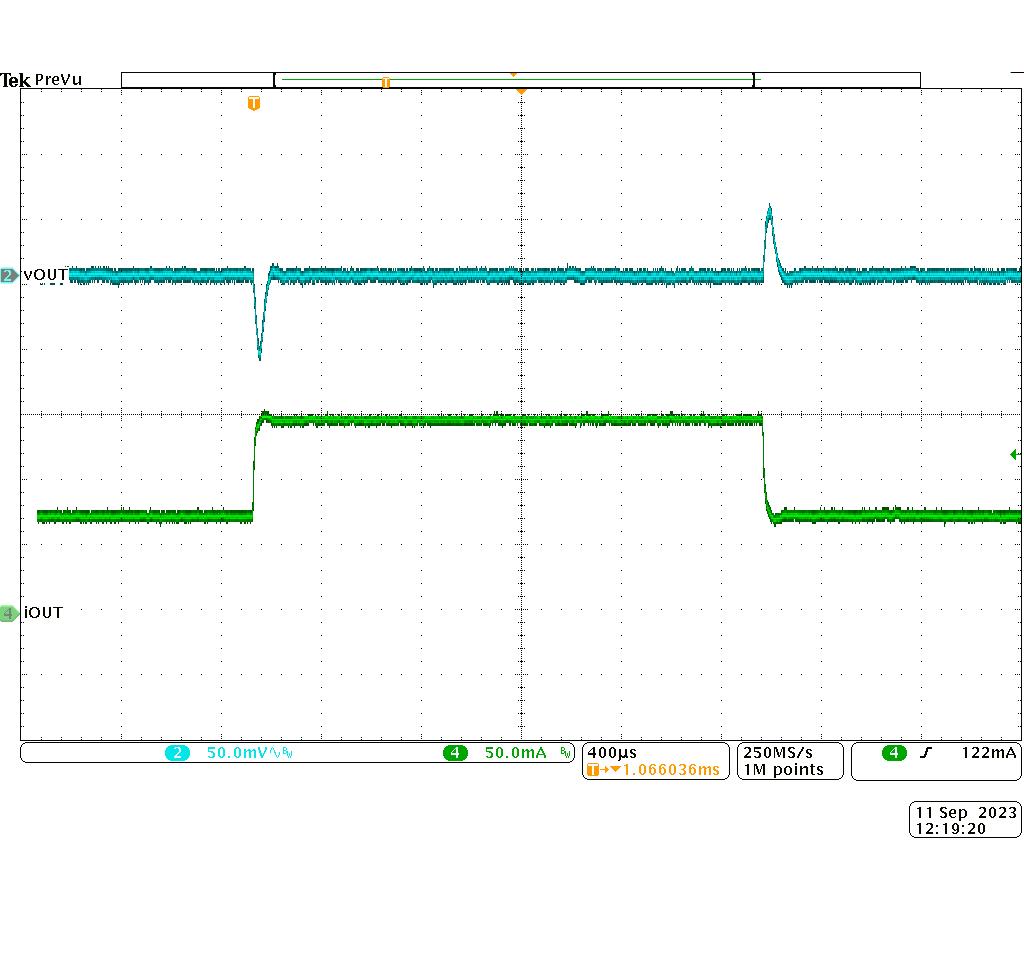

| VIN = 24V | VOUT = 3.3V（固定值） | 2.2MHz |
| 75mA 至 150mA，50mA/μs | COUT = 1 × 10uF（1206，10VDC） |

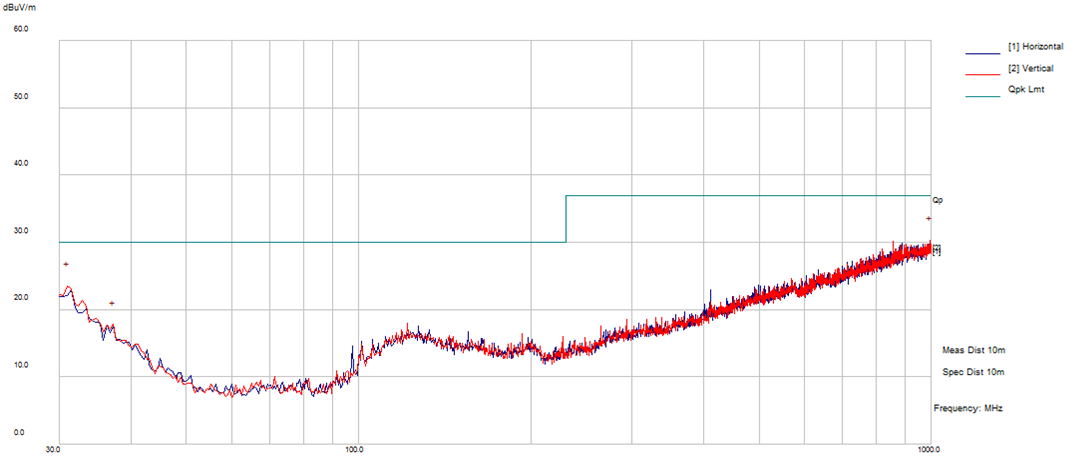

| VIN = 24V | VOUT = 5V | Fsw = 1MHz |
| 電路板 = TPSM365R15EVM（未修改） | 負載 = 150 mA | |
圖 8-6 12VIN 效率
圖 8-8 24VIN 效率
圖 8-10 48VIN 效率
| VIN = 24V | VOUT = 5V | 150mA，1MHz |
| VIN = 24V | VOUT = 5V | Fsw = 1MHz |
| 電路板 = TPSM365R15EVM（未修改） | 負載 = 150mA | |
