ZHCSIY0 October 2018 TPS92515AHV-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
-
8 Detailed Description
- 8.1 Overview
- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 General Operation
- 8.3.2 Current Sense Comparator
- 8.3.3 OFF Timer
- 8.3.4 OFF-Timer, Shunt FET Dimming or Shunted Output Condition
- 8.3.5 Internal N-channel MOSFET
- 8.3.6 VCC Internal Regulator and Undervoltage Lockout (UVLO)
- 8.3.7 Analog Adjust Input
- 8.3.8 Thermal Protection
- 8.3.9 Junction Temperature Relative Estimation
- 8.3.10 BOOT and BOOT UVLO
- 8.3.11 PWM (UVLO and Enable)
- 8.4 Device Functional Modes
-
9 Application and Implementation
- 9.1 Application Information
- 9.2
Typical Application
- 9.2.1 General Design Procedure
- 9.2.2 Design Requirements
- 9.2.3
Detailed Design Procedure
- 9.2.3.1 Calculating Duty Cycle
- 9.2.3.2 Calculate OFF-Time Estimate
- 9.2.3.3 Calculate OFF-Time Resistor ROFF
- 9.2.3.4 Calculate the Inductance Value
- 9.2.3.5 Calculate the Sense Resistance
- 9.2.3.6 Calculate Input Capacitance
- 9.2.3.7 Verify Peak Current for Inductor Selection
- 9.2.3.8 Calculate Output Capacitance
- 9.2.3.9 Calculate UVLO Resistance Values
- 9.2.4 Application Curves
- 9.3 Dos and Don'ts
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
3 說明
TPS92515AHV-Q1 是一款包含低電阻 N 溝道 MOSFET 的緊湊型單片開關穩壓器。此器件適用于高亮度 LED 照明 應用 ，滿足效率、高帶寬、PWM 或模擬調光和小尺寸方面的要求。
此穩壓器具有恒定關斷時間和峰值電流控制功能。工作原理十分簡單：在基于輸出電壓的一段關斷時間后，即開始導通時間。達到電感峰值電流閾值后，導通時間立即結束。TPS92515AHV-Q1 器件可配置為在分流 FET 調光周期的導通和關斷時間內保持恒定的峰間紋波。此周期非常適合在整個分流 FET 調光范圍內保持線性響應。
低失調電壓的高側比較器有助于實現穩態精度。可單獨使用模擬或 PWM 調光技術或者同時使用這兩種技術來調制 LED 電流。其他 特性 包括欠壓閉鎖 (UVLO)、寬輸入電壓操作、固有 LED 開路操作和熱關斷功能，其工作溫度范圍較寬。
TPS92515AHV-Q1 器件采用熱增強型 10 引腳 HVSSOP 封裝，提供高電壓選件，輸入電壓范圍高達 65V。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS92515AHV-Q1 | HVSSOP (10) | 3mm x 3mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

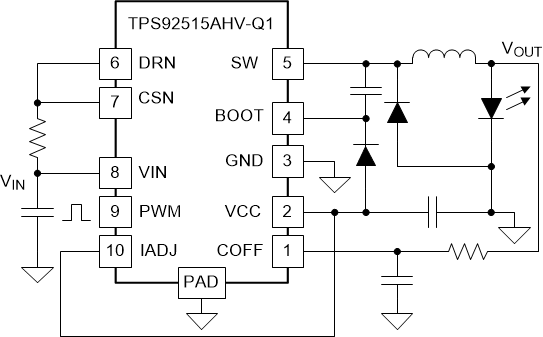

簡化的降壓 LED 驅動器應用
