8.3.5 軟啟動和降噪
除了設置輸出電壓之外，SS_SET 引腳還提供另外兩個重要功能：對軟啟動時間進行編程以及為內部基準電流生成噪聲濾波器。在大多數應用中，為了獲得噪聲足夠低的性能，建議至少使用一個 4.7μF 電容器?？梢越邮茌^大值的電容器；但是，如果使用大于 4.7μF 的電容器，則降低輸出噪聲的效果會減弱。
此電容器還會減慢 SS_SET 電壓斜升速率，因此會抑制 LDO 開通時間（軟啟動）。但是，如果電容器僅由 ISET 電流（標稱值為 100μA）充電，則啟動時間會過長。為此，有額外的快速充電電流源 (IFS ≈ 2mA）在啟動期間處于活動狀態。因此，使用 4.7μF 電容器可實現 3.7ms 的標稱軟啟動時間。圖 8-3 顯示了這個電路的簡化圖。

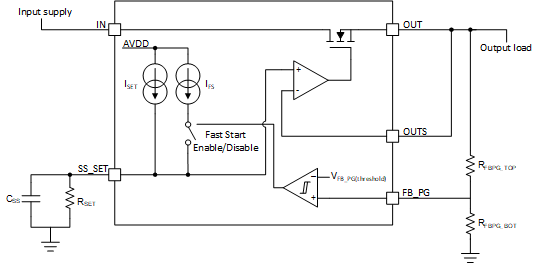

圖 8-3 顯示啟動電路的簡化原理圖在達到 FB_PG 閾值（通常為 300mV）之前，這個快速充電電路處于激活狀態。達到 FB_PG 閾值后，快速啟動電流將關斷，且將完成方程式 6 中所示的軟啟動時間。CSS 將使用 100μA（典型值）基準電流繼續充電至其最終值（由 RSET 電阻器確定）。圖 8-4 顯示了一個示例啟動波形。在此波形中，假設 EN 饋入 VIN 的分壓版本。
其中
- tSS = 軟啟動時間
- ISS_SET(startup) = IFS + ISET = 2.1mA（典型值）
- V(assert_threshold) = PG 被置為有效的 VOUT 的配置值（通常為 VOUT(final) 的 90%，請參閱節 8.3.6）
請注意，快速充電電流 (IFS) 和設定電流 (ISET) 都在軟啟動時間 (tSS) 內有效，并在電氣特性表中報告為 ISS_SET(start)。這個 2.1mA 的典型值對一個 12kΩ RREF 電阻器有效。由于快速充電電流是通過流經 RREF 電阻器的電流在內部計算出，因此大于或小于 12kΩ 的值分別會導致 IFS 電流減小或增大。
如果不需要快速啟動電路，請將 FB_PG 引腳連接至 VOUT。這將確保在快速達到 FB_PG 閾值時快速關斷快速啟動電路。請注意，這會影響 PG 引腳的行為，如節 8.3.6中所述。

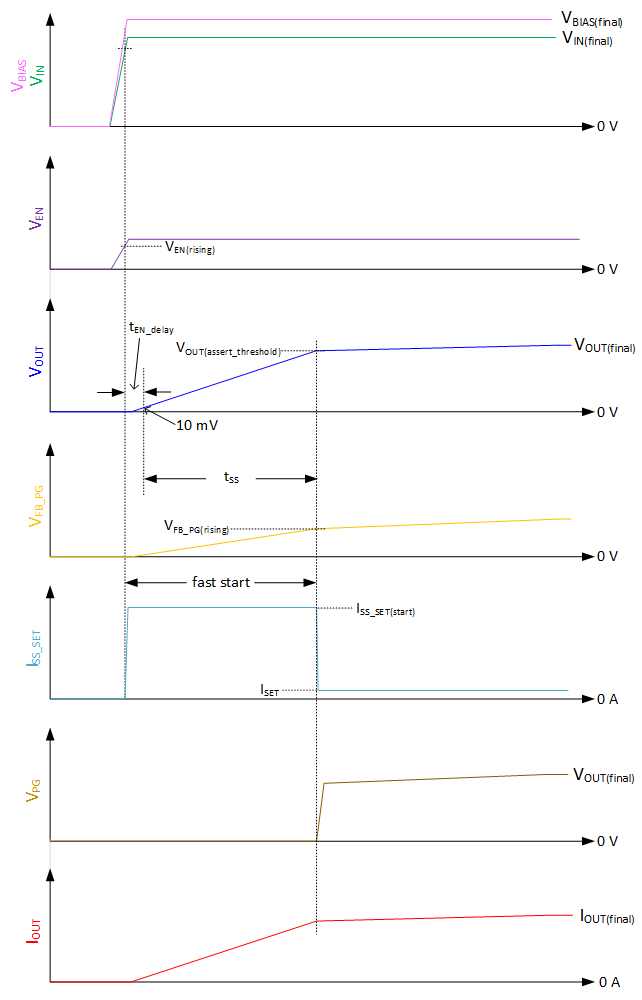

圖 8-4 顯示啟動波形的簡化原理圖
