3 說明

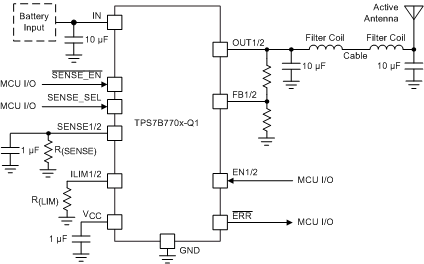

TPS7B770x-Q1 系列器件采用具有電流檢測功能的單通道和雙通道高電壓低壓差穩壓器 (LDO)，適合在 4.5V 至 40V（45V 負載突降保護）的寬輸入電壓范圍內工作。這些器件通過一條每通道電流為 300mA 的同軸電纜為有源天線的低噪聲放大器供電。每條通道還可提供 1.5V 至 20V 的可調節輸出電壓。
這些器件通過電流檢測和錯誤引腳提供診斷。為監視負載電流，高側電流檢測電路提供了與檢測的負載電流成比例的模擬輸出。電流檢測功能非常精確，無需進一步校正即可檢測開路、正常和短路條件。可以在通道和器件間對電流檢測進行多路復用，以節省模數轉換器 (ADC) 資源。每個通道還通過外部電阻實現了可調節限流功能。
集成了反極性二極管，因此無需使用外部二極管。這些器件具有標準熱關斷功能、輸出端電池短路保護功能以及反向電流保護功能。各通道可在電感式開關斷開期間為輸出端提供內部電感式鉗位保護。
這些器件的工作環境溫度范圍為 -40°C 至 +125°C。
器件信息(1)
| 器件型號 | 封裝 | 通道 |
|---|---|---|
| TPS7B7701-Q1 | HTSSOP (16) | 單通道 |
| TPS7B7702-Q1 | HTSSOP (16) | 雙通道 |
- 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。
