ZHCSP78B December 2022 – June 2025 TPS748A-Q1
PRODUCTION DATA
7.1.5 軟啟動，時序控制和浪涌電流
軟啟動是指 EN 和 UVLO 達到閾值電壓后 LDO 導通期間輸出電壓的斜升特性。對于固定輸出電壓版本，軟啟動電流是固定的。
為了實現線性單調軟啟動，TPS748A 誤差放大器可跟蹤外部軟啟動電容器的電壓斜坡。此跟蹤會持續到電壓超過內部基準電壓。軟啟動斜坡時間取決于軟啟動充電電流 (ISS)，軟啟動電容 (CSS) 和內部基準電壓 (VREF)。可以使用方程式 7 計算軟啟動斜坡時間。
如果使用大輸出電容器，則器件電流限制 (ICL) 和輸出電容器可以設置啟動時間。在本例中，方程式 8 給出了啟動時間。
最大建議軟啟動電容器為 100nF。更大的軟啟動電容器并不會損壞器件；但是，軟啟動電容器放電電路在啟用時可能無法完全放電。在必須快速對使能引腳應用脈沖并且需要器件從接地軟啟動的應用中，大于 100nF 的軟啟動電容器可能會引發問題。確保 CSS 為低漏電；首選 X7R，X5R 或 C0G 電介質材料。表 7-1 列出了建議的軟啟動電容值。
| CSS (nF) | 延遲時間(ms) | 斜升時間 (ms) | 啟動時間 (ms) |
|---|---|---|---|
| 1 | 0.2 | 0.11 | 0.31 |
| 4.7 | 0.2 | 0.50 | 0.70 |
| 10 | 0.2 | 1.07 | 1.27 |
| 22 | 0.2 | 2.35 | 2.55 |
| 47 | 0.2 | 5.01 | 5.21 |
| 100 | 0.2 | 10.67 | 10.87 |
VOUT(NOM) 是標稱設定輸出電壓，COUT 是輸出電容，ICL(MIN) 是器件的最小電流限制。在需要單調啟動的應用中，方程式 7 給出的軟啟動時間不得大于 方程式 8。
盡管該器件沒有時序要求，但按照偏置時序順序，IN 和 EN 會從零開始驗證軟啟動。

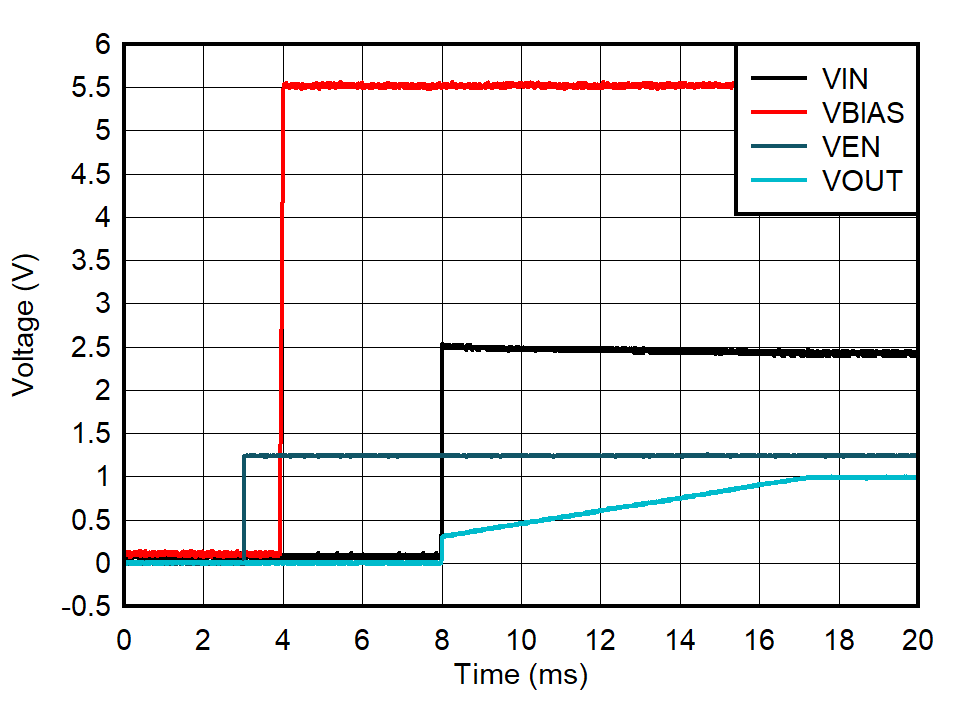

圖 7-1 顯示了在任一電源上電之前啟用 EN 引腳時的器件行為示例。在這種情況下，當 IN 電壓足以為電路供電時，輸出幾乎會立即從 0V 跳至約 0.3V。
圖 7-1 VOUT = 1V 時的時序控制和軟啟動行為浪涌電流定義為啟動期間 IN 引腳處流入 LDO 的電流。然后，浪涌電流主要由負載電流和用于為輸出電容器充電的電流之和組成。該電流難以測量，因為輸入電容器被移除了，而這種做法是不推薦的。不過，方程式 9 估算此軟啟動電流：
其中：
- VOUT(t) 是導通斜坡的瞬時輸出電壓
- dVOUT(t) / dt 是 VOUT 斜坡的斜率
- RLOAD 是輸出電阻負載阻抗
