6.3.3 電源正常狀態輸出 (PG)

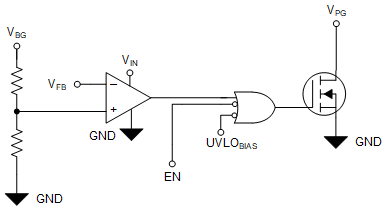

PG 信號提供了一種簡單的解決方案來滿足嚴苛的時序控制要求，因為當輸出接近標稱值時，PG 會發出信號。當輸出電壓接近、等于或高于設定輸出電壓 (VOUT (nom)) 時，PG 會向系統中的其他器件發出信號。圖 6-1 展示了簡化原理圖。
PG 信號是漏極開路數字輸出，需要一個上拉電阻器連接到電壓源，且為高有效信號。PG 電路將 PG 引腳設置為高阻抗?fàn)顟B(tài)，以指示電源正常。
使用大的前饋電容器 (CFF) 會使輸出電壓延遲，并且由于 PG 電路監控的是 FB 引腳，這會導致 PG 信號出現誤報。
圖 6-1 簡化的 PG 電路
