3 說明
TPS65235-1 專為模擬和數字衛星接收器而設計，是一款具有 I2C 接口的單片穩壓器。該器件專用于向碟形天線中的 LNB 降壓轉換器或多開關箱提供 13V 至 18V 電源以及 22kHz 音調信號。該器件將極少的組件數、低功率耗散、簡單設計與 I2C 標準接口相結合，能夠提供一套完整的解決方案。
TPS65235-1 具有高功效。該升壓轉換器集成了一個在 1MHz 或 500kHz 可選開關頻率下運行的 140mΩ 功率 MOSFET。線性穩壓器中的壓降為 0.8V，能夠更大限度地降低功率損耗。TPS65235-1 提供多種方式來生成 22kHz 信號。具有推挽式輸出級的集成線性穩壓器可生成 22kHz 音調信號（在輸出端疊加），即使在零負載條件下也是如此。可由外部電阻器以 ±10% 的精度來設定線性穩壓器的電流限值。通過 I2C 讀取的全范圍診斷可用于系統監控。
TPS65235-1 在 FCCM 模式下具有特殊設計，以避免可聞噪聲，尤其是當 VIN 高于或接近 VLNB 輸出時。
TPS65235-1 支持面向 22kHz 音調檢測電路和輸出接口的高級 DiSEqC 2.x 標準。
封裝信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65235-1 | RUK（WQFN，20） | 3.00mm × 3.00mm |
(1) 有關所有的可用封裝，請參閱數據表末尾的可訂購產品附錄。

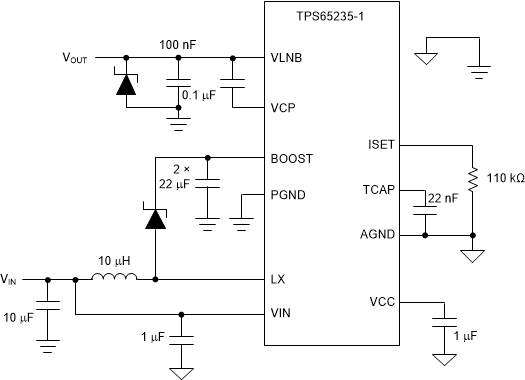

簡化原理圖
