6.3.13 輸出電流監控及電纜壓降補償
TPS55287 在 CDC 引腳上輸出的電壓，與 ISP 引腳和 ISN 引腳之間的輸出電流檢測電阻上的檢測電壓成正比。方程式 6 展示了 CDC 引腳上與檢測到的輸出電流相關的確切電壓。
方程式 6.
為了補償 USB 端口的輸出與其供電設備之間的電纜上的壓降，TPS55287 可以按照負載電流的比例提升其輸出電壓。TPS55287 中有兩種實現補償?shù)姆椒ǎ涸O置內部寄存器 05h 或在 CDC 引腳和 AGND 引腳之間放置一個電阻器。
使用內部輸出電壓反饋時，應使用內部補償設置。在 FB/INT 引腳上使用外部電阻分壓器設置輸出電壓時，應通過在 CDC 引腳上放置一個電阻器來使用外部補償設置。
默認情況下，內部電纜壓降補償功能啟用，并將 0V 添加到輸出電壓。將該值寫入寄存器 05h 中的位 CDC [2:0] 以獲得所需的電壓補償。
當使用外部輸出電壓反饋時，由于其高精度，外部補償優于內部寄存器。輸出電壓與 CDC 引腳提供的電流（通過 CDC 引腳上的電阻器提供）成正比上升。為反饋電阻分壓器的上拉電阻使用 100k? 電阻。方程式 7 展示了與檢測到的輸出電流、CDC 引腳上的電阻以及輸出電壓反饋電阻分壓器的上拉電阻相關的輸出電壓上升值。
方程式 7.
其中
- RFB_UP 是輸出和 FB/INT 引腳之間的電阻分壓器的上拉電阻器。
- RCDC 是 CDC 引腳上的電阻器。

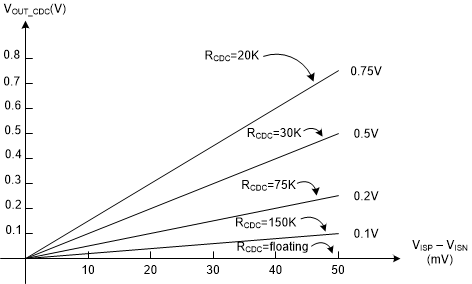

圖 6-6 展示了 RFB_UP 為 100k? 時，輸出電壓上升值與檢測到的輸出電流以及 CDC 引腳上的電阻之間的關系。
圖 6-6 輸出電壓上升值與輸出電流間的關系
