6.3.8 開關頻率
TPS55287 使用固定頻率平均電流控制方案。在 FSW 引腳上放置一個電阻器，可將開關頻率設于 200kHz 和 2.2MHz 之間。內部放大器將該引腳保持在 1V 的固定電壓。設置電阻介于 100kΩ 最大值和 8.4kΩ 最小值之間。可以使用方程式 3 來計算給定開關頻率下的電阻。
方程式 3.
其中
- RFSW 是 FSW 引腳上的電阻。
對于噪聲敏感型應用，TPS55287 可與施加到 DITH/SYNC 引腳的外部時鐘信號同步。建議的外部時鐘占空比范圍為 30% 至 70%。TPS55287 如果由外部時鐘進行切換，還必須將一個電阻器連接到 FSW 引腳。DITH/SYNC 引腳上的外部時鐘頻率必須具有低于 0.4V 的低電平電壓，還必須處于電阻器設定的相應頻率的 ±30% 以內。圖 6-3 是一種建議配置。

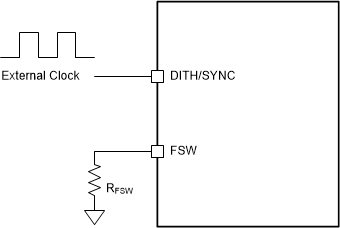

圖 6-3 外部時鐘配置
