7.2.4 應用曲線
| PVIN = 12V |
VCC = 內部 LDO |
VOUT = 1.1V |
|
MODE = FCCM |
| PVIN = 12V |
VCC = 外部 5V 輔助電源 |
VOUT = 1.1V |
|
MODE = FCCM |
| PVIN = 12V | VCC = 外部 5V 輔助電源 | VOUT = 1.1V |
| MODE = DCM |
| PVIN = 12V | VCC = 內部 LDO | VOUT = 1.1V |
| MODE = FCCM | 無直流負載線路 (DCLL) |
| PVIN = 12V | VCC = 內部 LDO | VOUT = 1.1V |
| MODE = DCM | 無直流負載線路 (DCLL) |

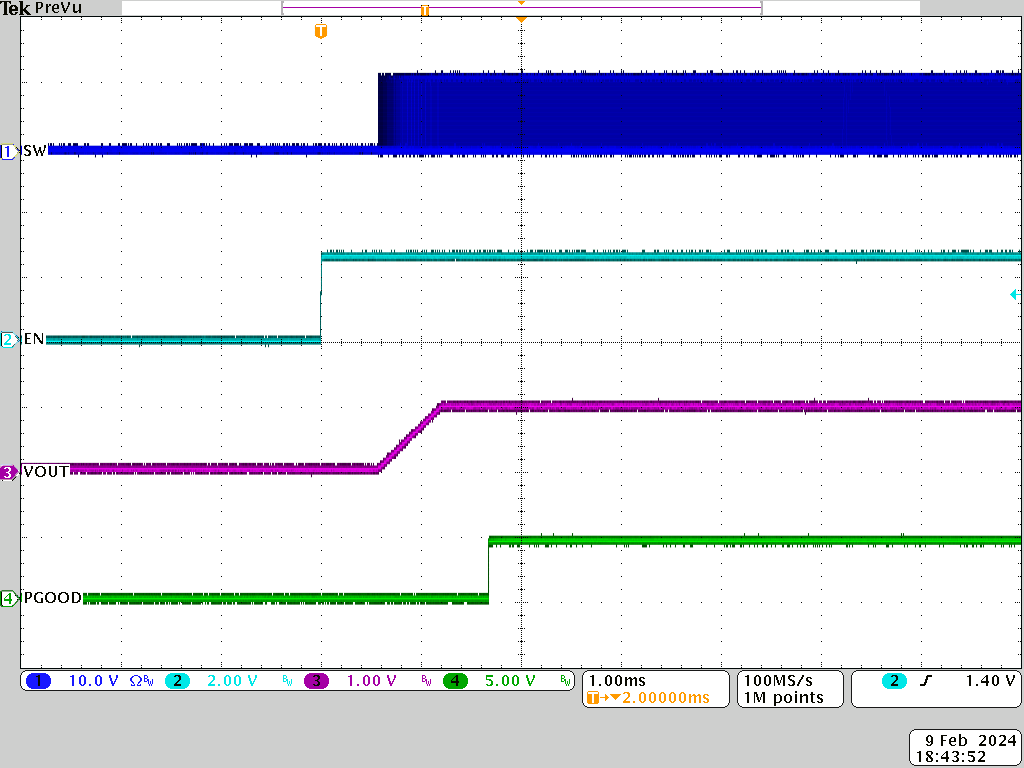

圖 7-12 ENABLE 啟動波形，PVIN = 12V，VOUT = 1.1V

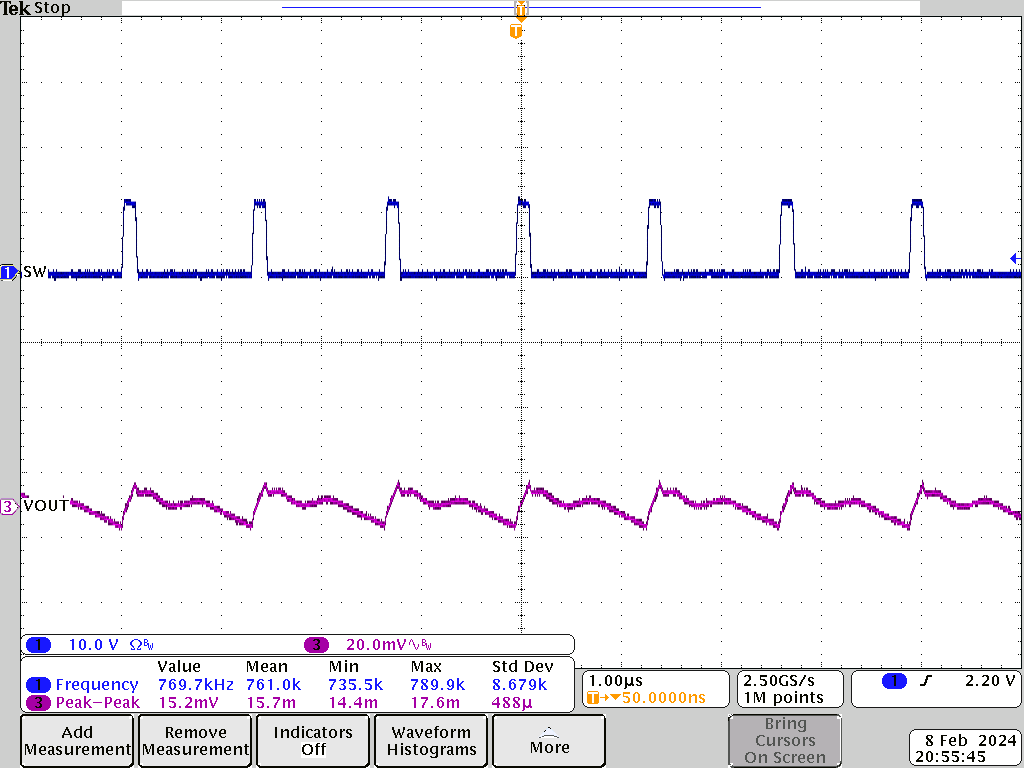

圖 7-14 輸出電壓紋波，800kHz FCCM，40A 負載，PVIN = 12V，VOUT = 1.1V

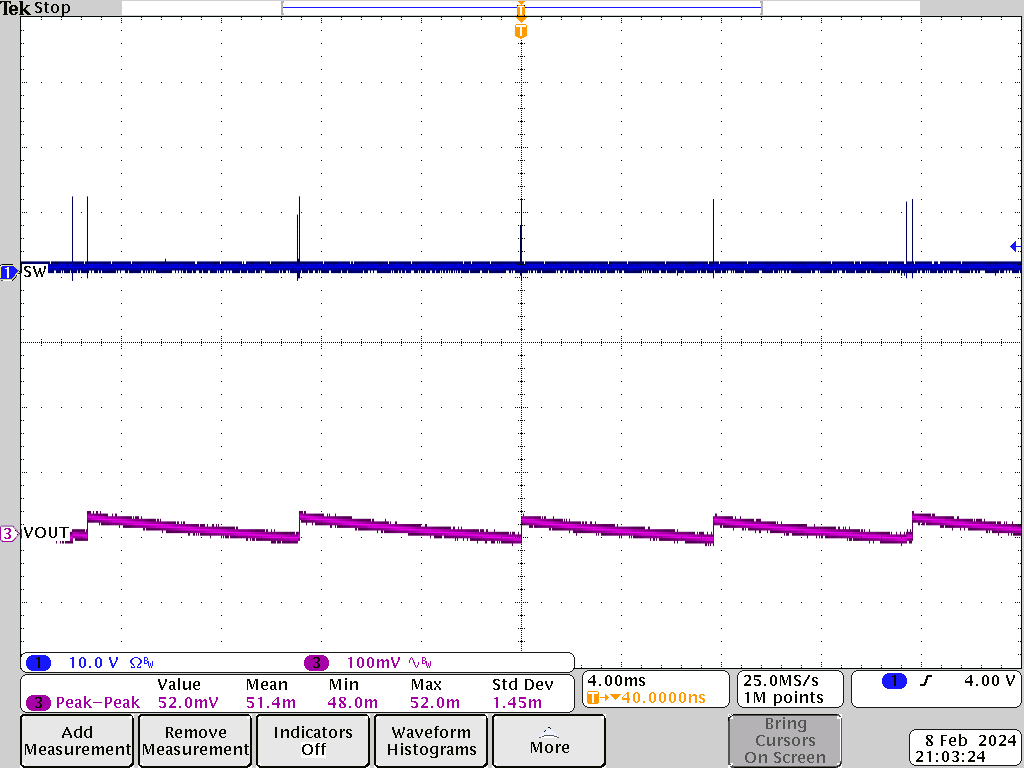

圖 7-16 輸出電壓紋波，DCM，空載，PVIN = 12V，VOUT = 1.1V
| PVIN = 12V | VCC = 內部 LDO | VOUT = 1.1V |
| MODE = FCCM |
| PVIN = 12V | VCC = 外部 5V 輔助電源 | VOUT = 1.1V |
| MODE = FCCM |
| PVIN = 12V | VCC = 外部 5V 輔助電源 | VOUT = 1.1V |
| MODE = DCM |
| PVIN = 12V |
VCC = 外部 5V 輔助電源 |
VOUT = 1.1V |
| MODE = FCCM | 無直流負載線路 (DCLL) |
| PVIN = 12V |
VCC = 外部 5V 輔助電源 |
VOUT = 1.1V |
| MODE = DCM | 無直流負載線路 (DCLL) |

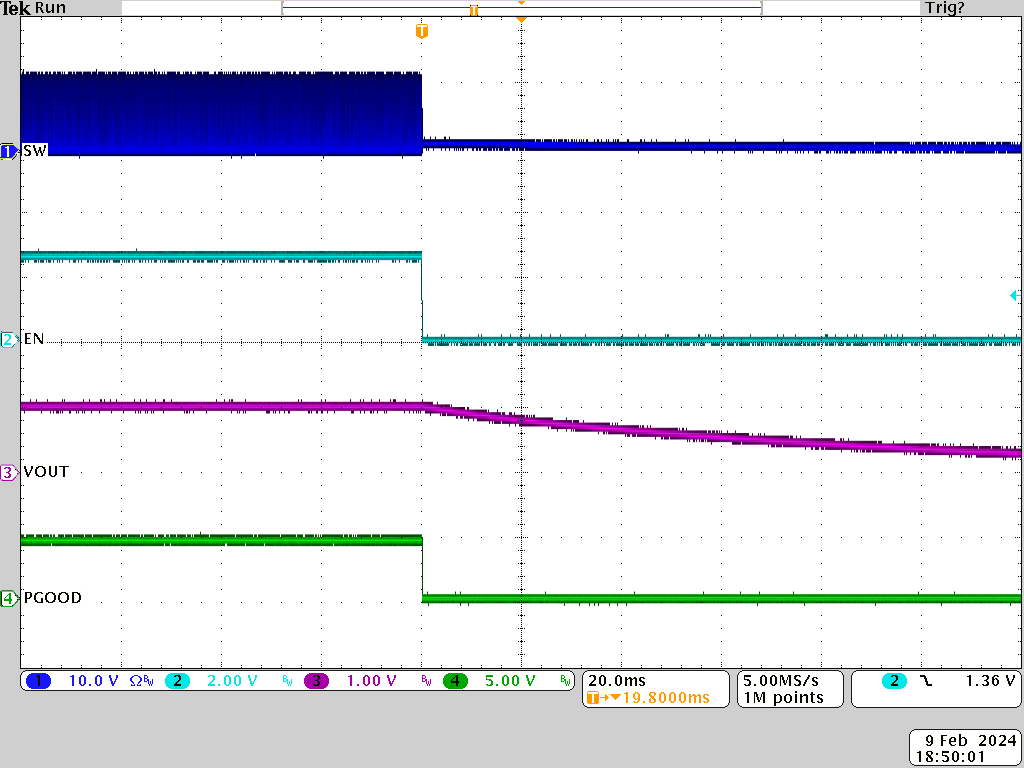

圖 7-13 ENABLE 關斷波形，PVIN = 12V，VOUT = 1.1V

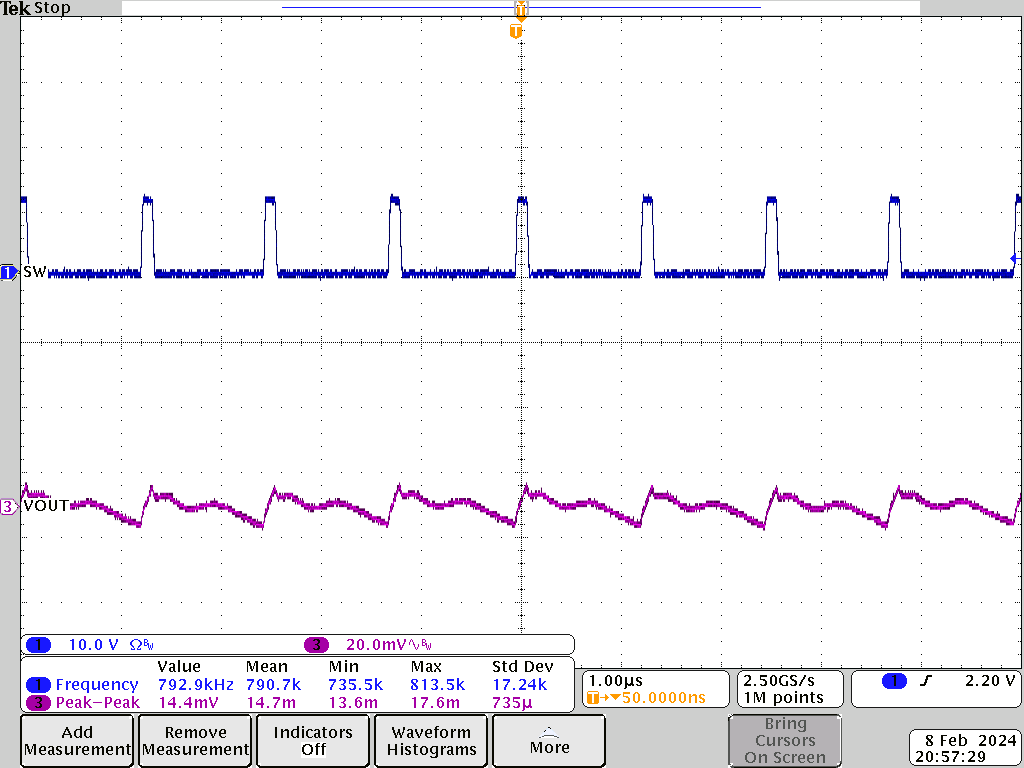

圖 7-15 輸出電壓紋波，800kHz FCCM，空載，PVIN = 12V，VOUT = 1.1V
