6.3.7.1 復位輸出電壓
當 (EDh) MFR_SPECIFIC_29 (MISC_OPTIONS) PMBus 命令中的 PGD/RST_B 引腳功能設置為 RESET# 時，(21h) VOUT_COMMAND 值和相應的輸出電壓可重置為 (EEh) MFR_SPECIFIC_30 (PIN_DETECT_OVERRIDE) 命令中所選 VSEL 或 EEPROM 設置的最后選擇的上電復位值。要將 (21h) VOUT_COMMAND 復位到其上一次上電復位值，當 RESET# 可選功能啟用時，從外部將 PGD/RST_B 引腳置為低電平。當 RESET# 被置為低電平時，通過 PMBus 接收的 (21h) VOUT_COMMAND 值被確認，但是未對 (21h) VOUT_COMMAND 進行更改。在 (EDh) MFR_SPECIFIC_29 (MISC_OPTIONS) 中選擇 RESET# 后，可以通過同一 PMBus 命令中的 PULLUP# 位來選擇 PGD/RST_B 引腳上的內部上拉，從而無需使用 RESET# 功能進行外部上拉。

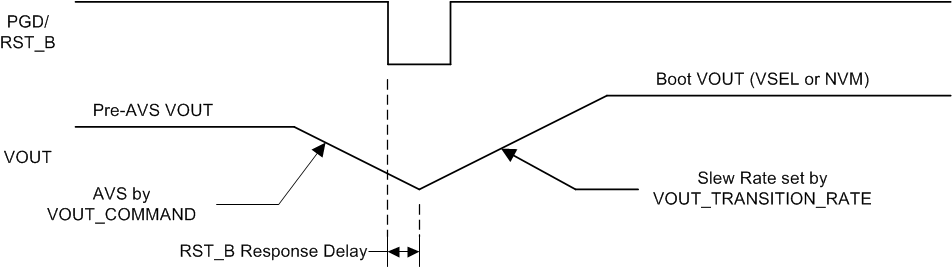

圖 6-7 TPS546B24S 輸出電壓復位
