ZHCS169D May 2011 – July 2016 TPS54062
PRODUCTION DATA.
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DRB|8
訂購信息

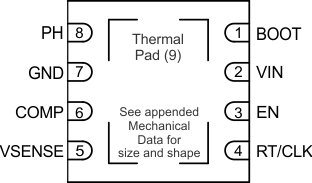

5 引腳配置和功能

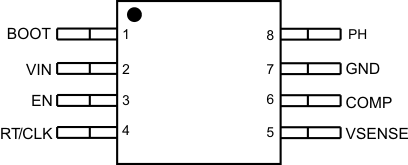

MSOP 封裝
8 引腳
俯視圖
引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| BOOT | 1 | O | BOOT 和 PH 之間需要連接一個自舉電容。如果該電容的電壓低于輸出器件所需的最低電壓，則輸出在電容刷新前強制關閉。 |
| VIN | 2 | I | 輸入電源電壓：4.7V 至 60V |
| EN | 3 | I | 使能引腳，內部上拉電流源。拉至 1.14V 以下可禁用器件。懸空可使能器件。使用 2 個電阻調節輸入欠壓鎖定，請參見使能并調節欠壓鎖定部分。 |
| RT/CLK | 4 | I | 電阻時序及外部時鐘。當使用外部接地電阻設置開關頻率時，內部放大器將該引腳保持為固定電壓。如果該引腳拉至超出 PLL 上限閾值，則模式發生變化，引腳變為同步輸入。內部放大器禁用，引腳呈現為內部 PLL 的高阻抗時鐘輸入。如果時鐘沿停止，內部放大器重新使能，器件模式恢復為電阻頻率編程模式。 |
| VSENSE | 5 | I | 跨導 (gm) 誤差放大器的反相輸入。 |
| COMP | 6 | O | 誤差放大器輸出以及輸出開關電流比較器的輸入。將頻率補償組件與該引腳相連。 |
| GND | 7 | – | 接地 |
| PH | 8 | O | 內部高側功率 MOSFET 的源極和內部低側 MOSFET 的漏極 |
| 散熱焊盤 | 9 | – | 為使器件正常工作，GND 引腳必須以電氣方式與 PCB 的外露焊盤相連。僅限 VSON-8 封裝。 |
