ZHCSL06E February 2008 – September 2025 TPS51200
PRODUCTION DATA
該設計示例介紹了 2.5VIN DDR3 配置應用。

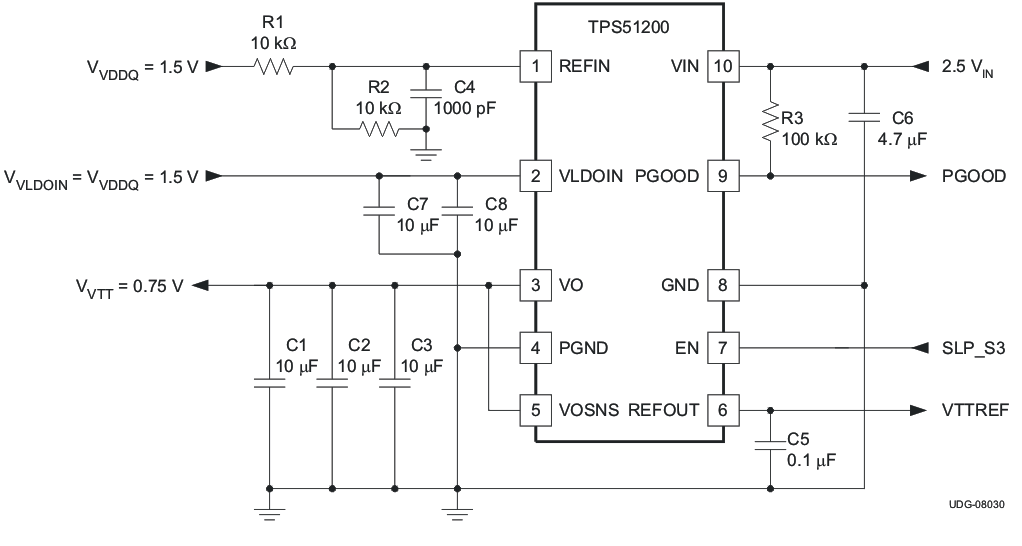

圖 7-6 2.5VIN、DDR3 配置| 參考位號 | 說明 | 規格 | 器件型號 | 制造商 |
|---|---|---|---|---|
| R1、R2 | 電阻器 | 10k? | ||
| R3 | 100k? | |||
| C1、C2、C3 | 電容器 | 10μF,6.3V | GRM21BR70J106KE76L | Murata |
| C4 | 1000pF | |||
| C5 | 0.1μF | |||
| C6 | 4.7μF,6.3V | GRM21BR60J475KA11L | Murata | |
| C7、C8 | 10μF,6.3V | GRM21BR70J106KE76L | Murata |
