6.3.10 跟蹤啟動和關閉
當 EN 引腳直接連接至系統總線且不用于開啟或關閉器件時，TPS51200 還支持啟動和關斷跟蹤。在跟蹤啟動期間，一旦 REFIN 電壓大于 0.39V，VO 就會跟隨 REFOUT。REFIN 通過分壓器來跟隨 VDDQ 電源軌的上升。VDDQ 電源軌的典型軟啟動時間(tSS) 約為 3ms，但可能會因系統配置而異。VO 輸出的軟啟動時間不再取決于 OCL 設置，而是 VDDQ 電源軌軟啟動時間的函數。則在 VVO 處于 REFOUT 的 ±20% 范圍內 2ms 后，PGOOD 將被置為有效。在跟蹤關斷期間，VO 引腳電壓會在 REFOUT 之后下降，直到 REFOUT 達到 0.37V。當 REFOUT 降至 0.37V 以下時，內部放電 MOSFET 會導通，并將 REFOUT 和 VO 快速放電至 GND。VO 超出 REFOUT ±20% 范圍后，PGOOD 被置為無效。圖 6-2 顯示了使用跟蹤啟動和關斷的應用的典型時序圖。

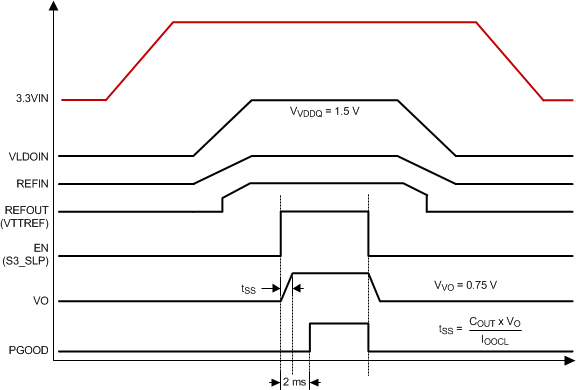

圖 6-1 S3 和偽 S5 支持的典型時序圖

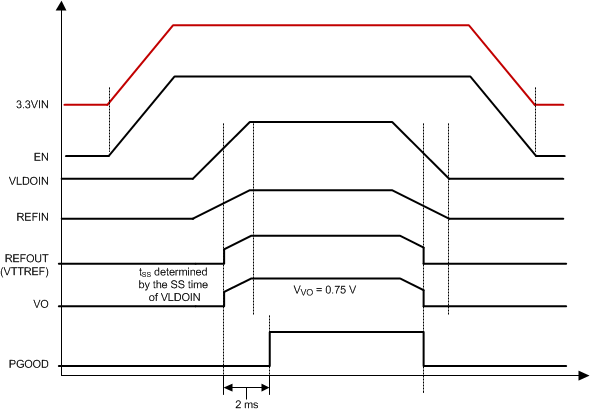

圖 6-2 跟蹤啟動和關斷的典型時序圖
