8.2.3 應用曲線

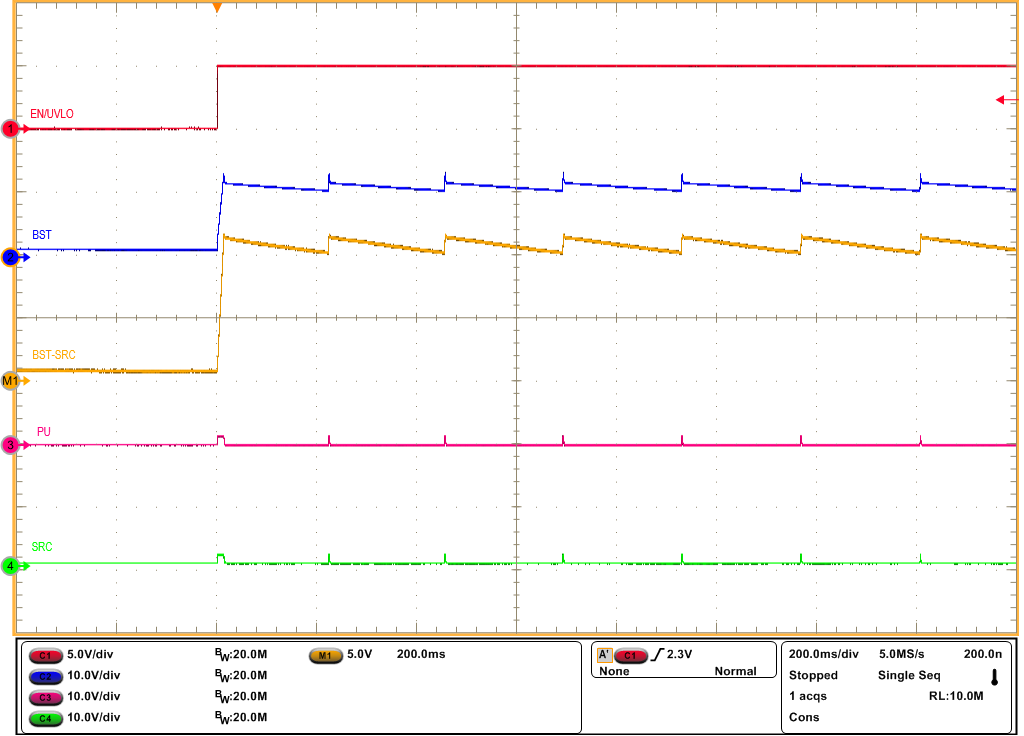

圖 8-2 INP1 = INP2 = GND 及 CBST = 470nF 時自舉電壓的啟動曲線

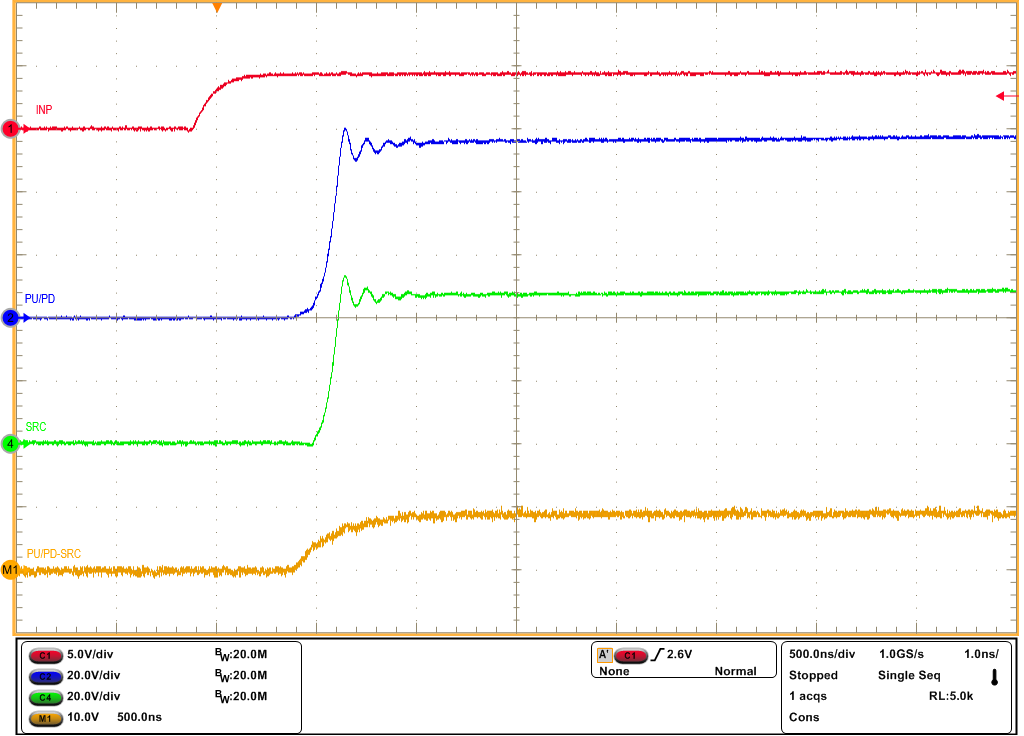

圖 8-4 INP1 由低電平到高電平且 CBST = 470nF 時 TPS48100-Q1 的導通響應

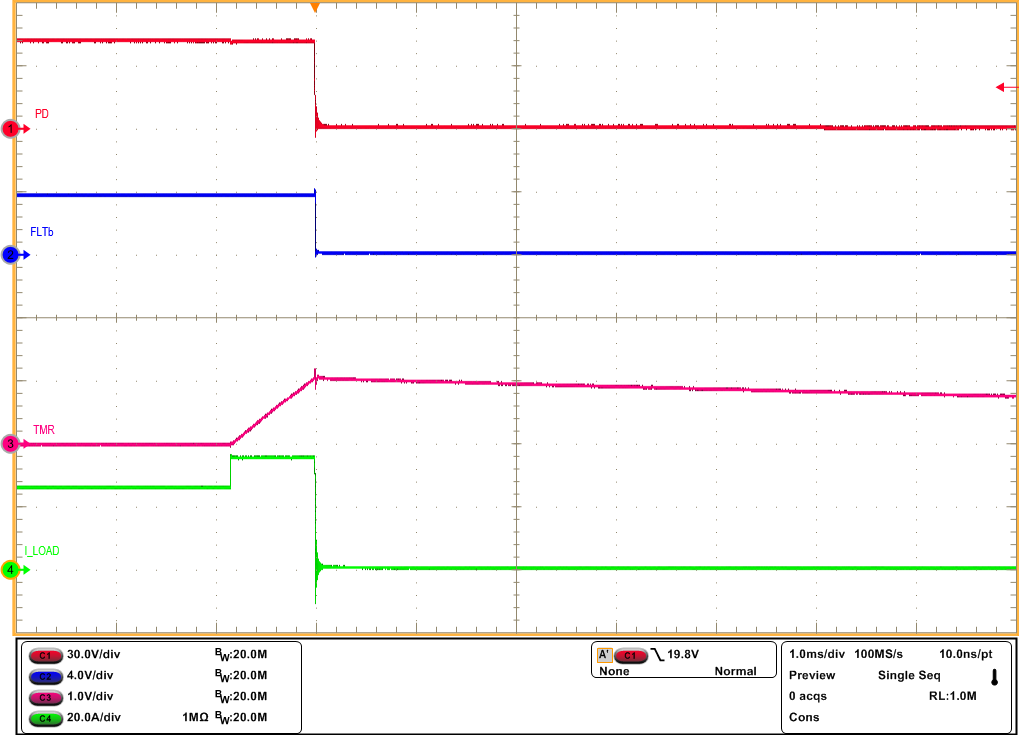

圖 8-6 TPS48100-Q1 在 30A 過流保護設置下針對 25A 至 35A 負載階躍的過流響應

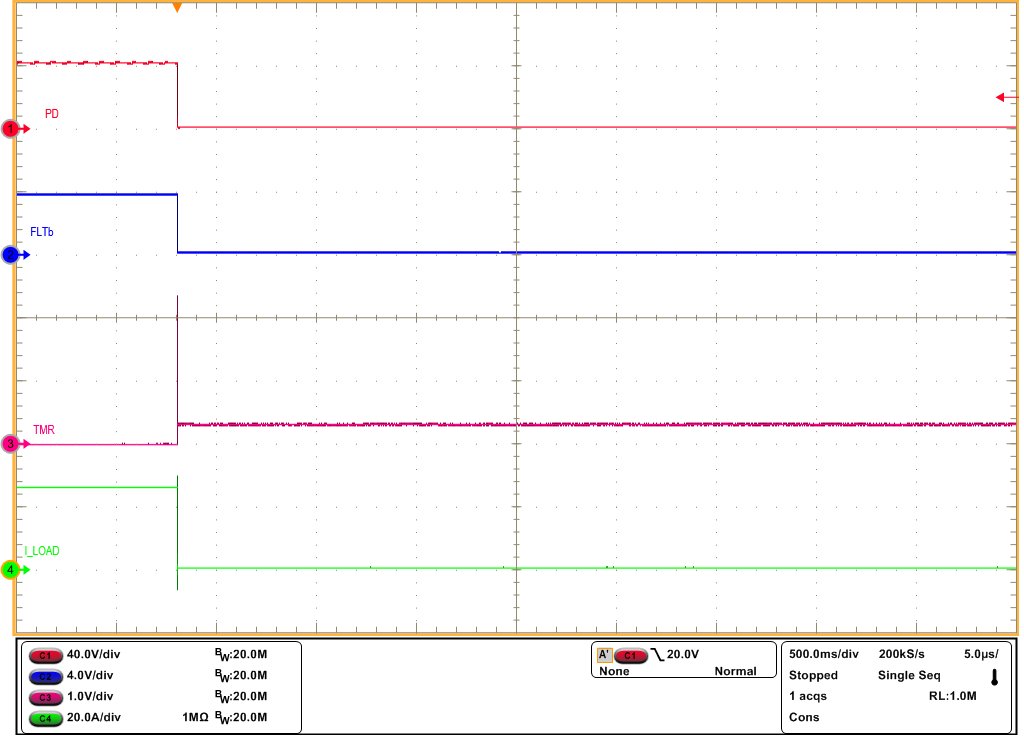

圖 8-8 TPS48100-Q1 針對過流故障的閉鎖響應

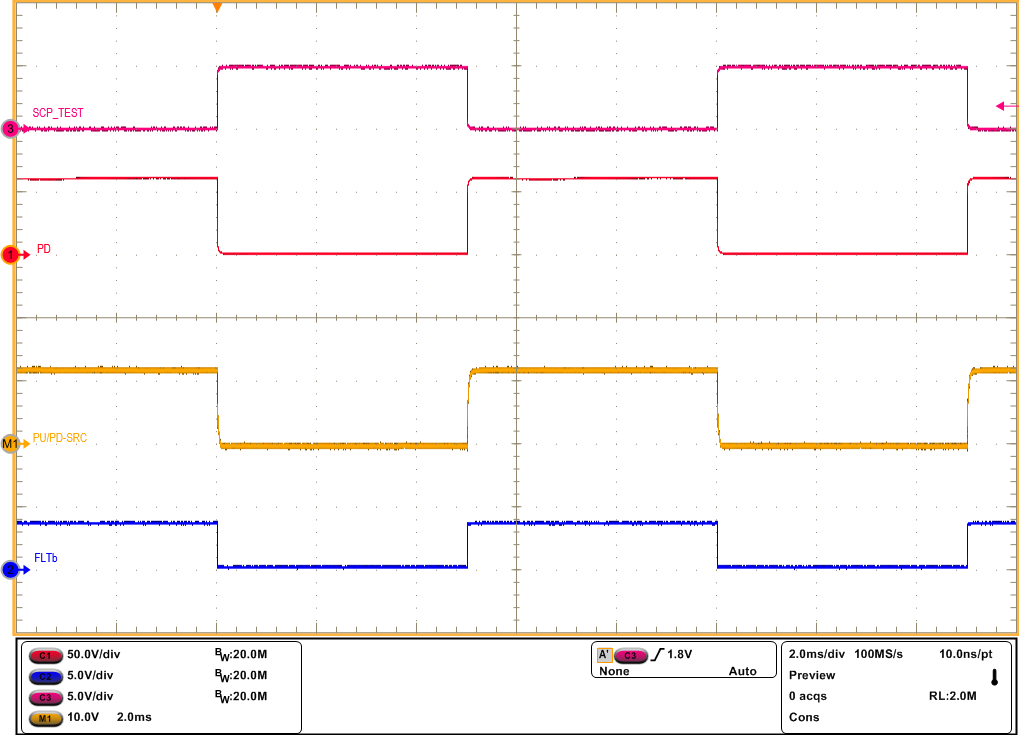

圖 8-10 TPS48100-Q1 的短路保護診斷測試響應

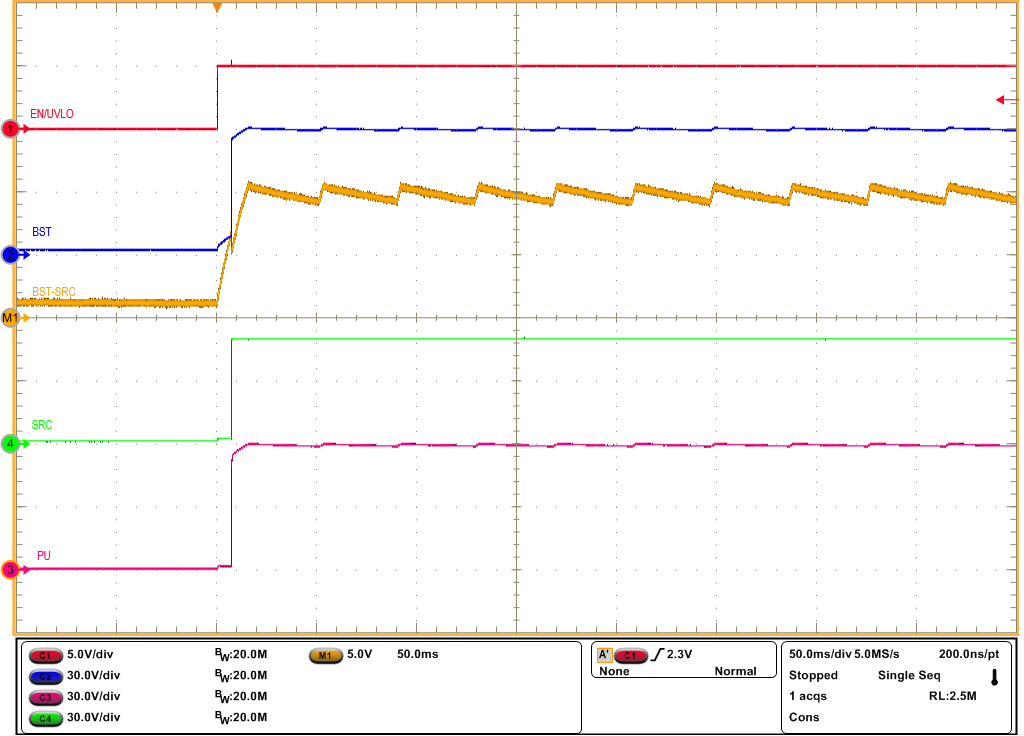

圖 8-3 INP1 = INP2 = HIGH 及 CBST = 470nF 時自舉電壓的啟動曲線

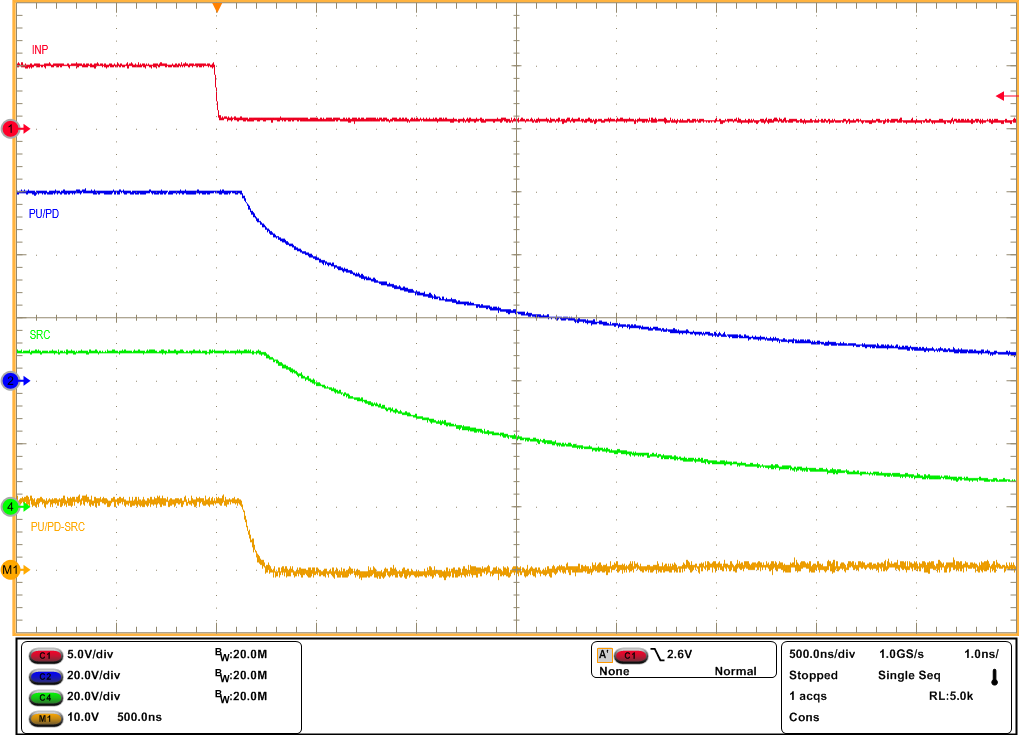

圖 8-5 INP1 由高電平到低電平且 CBST = 470nF 時 TPS48100-Q1 的關斷響應

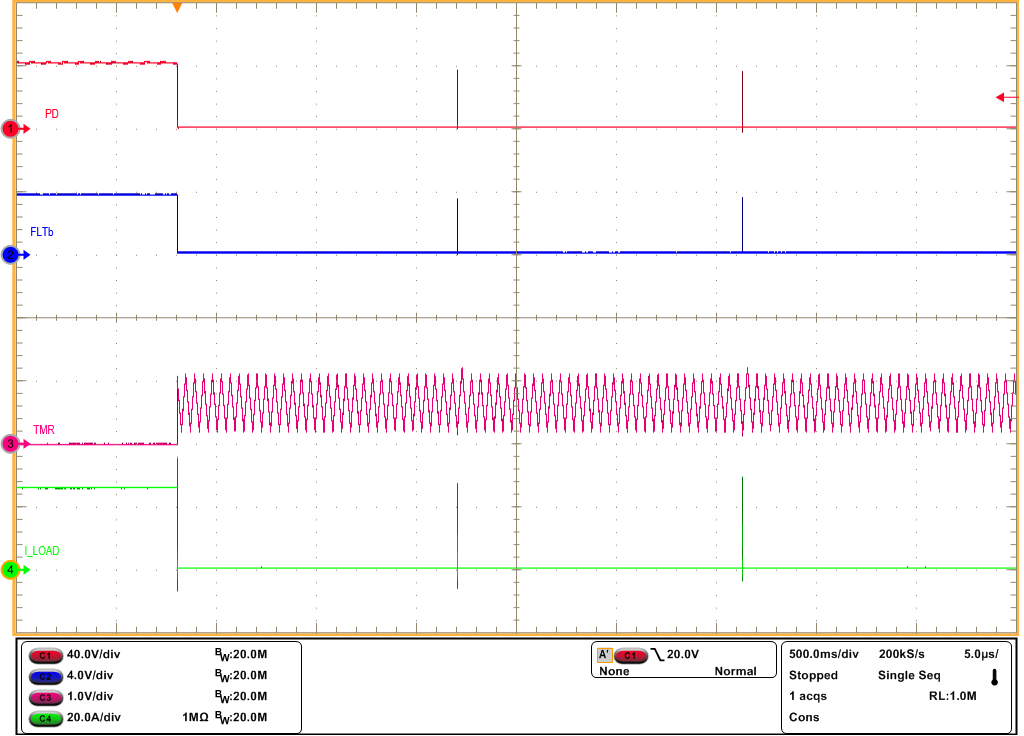

圖 8-7 TPS48100-Q1 針對過流故障的自動重試響應

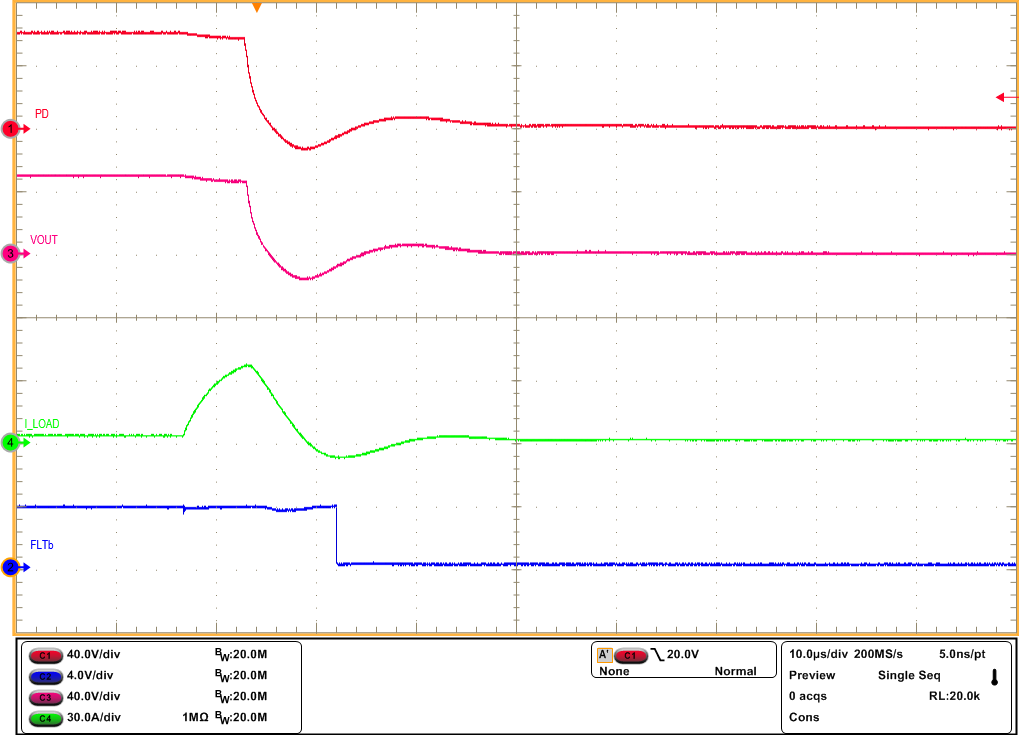

圖 8-9 TPS48100-Q1 器件的輸出短路響應
