6.8 典型特性

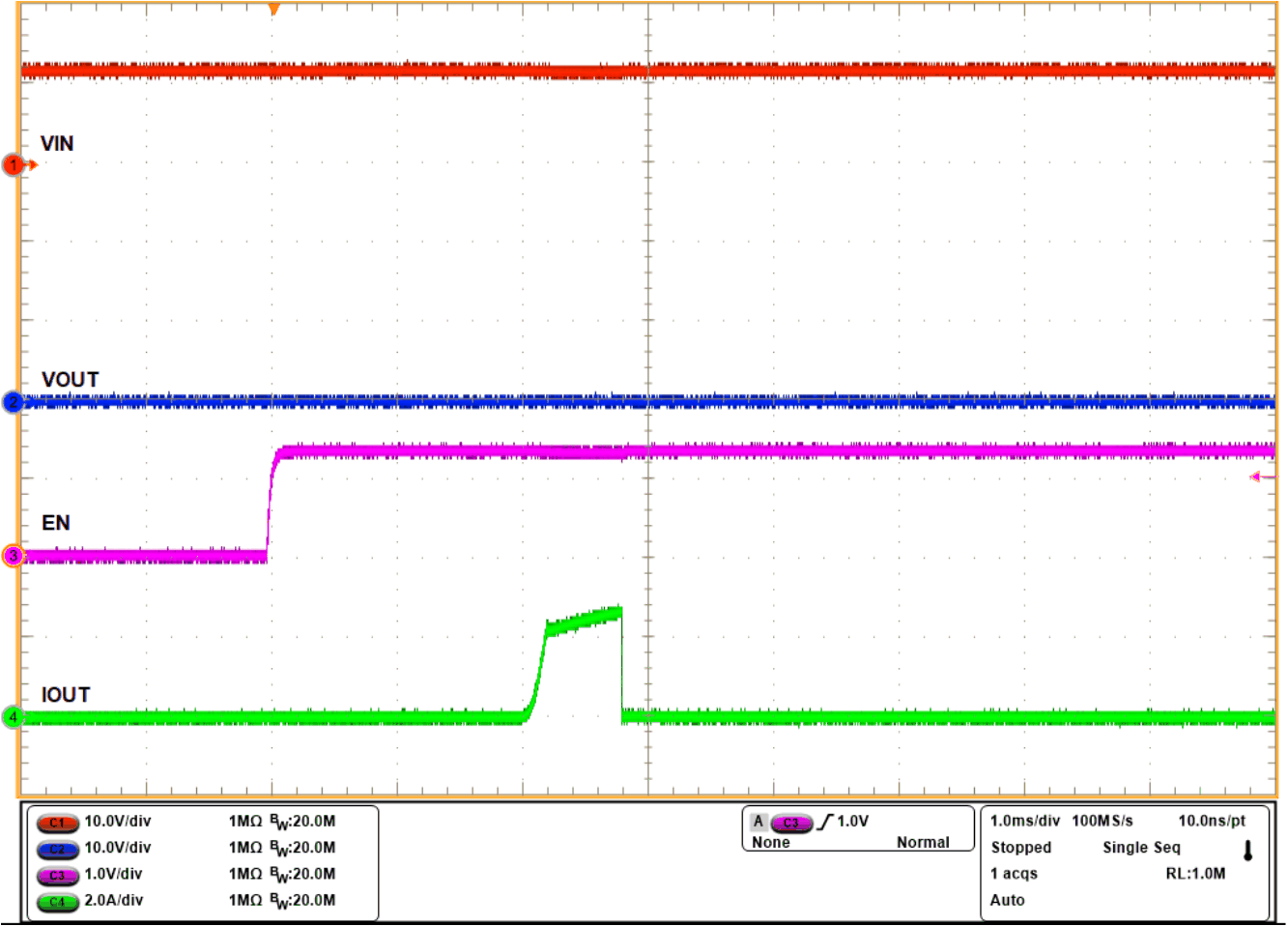

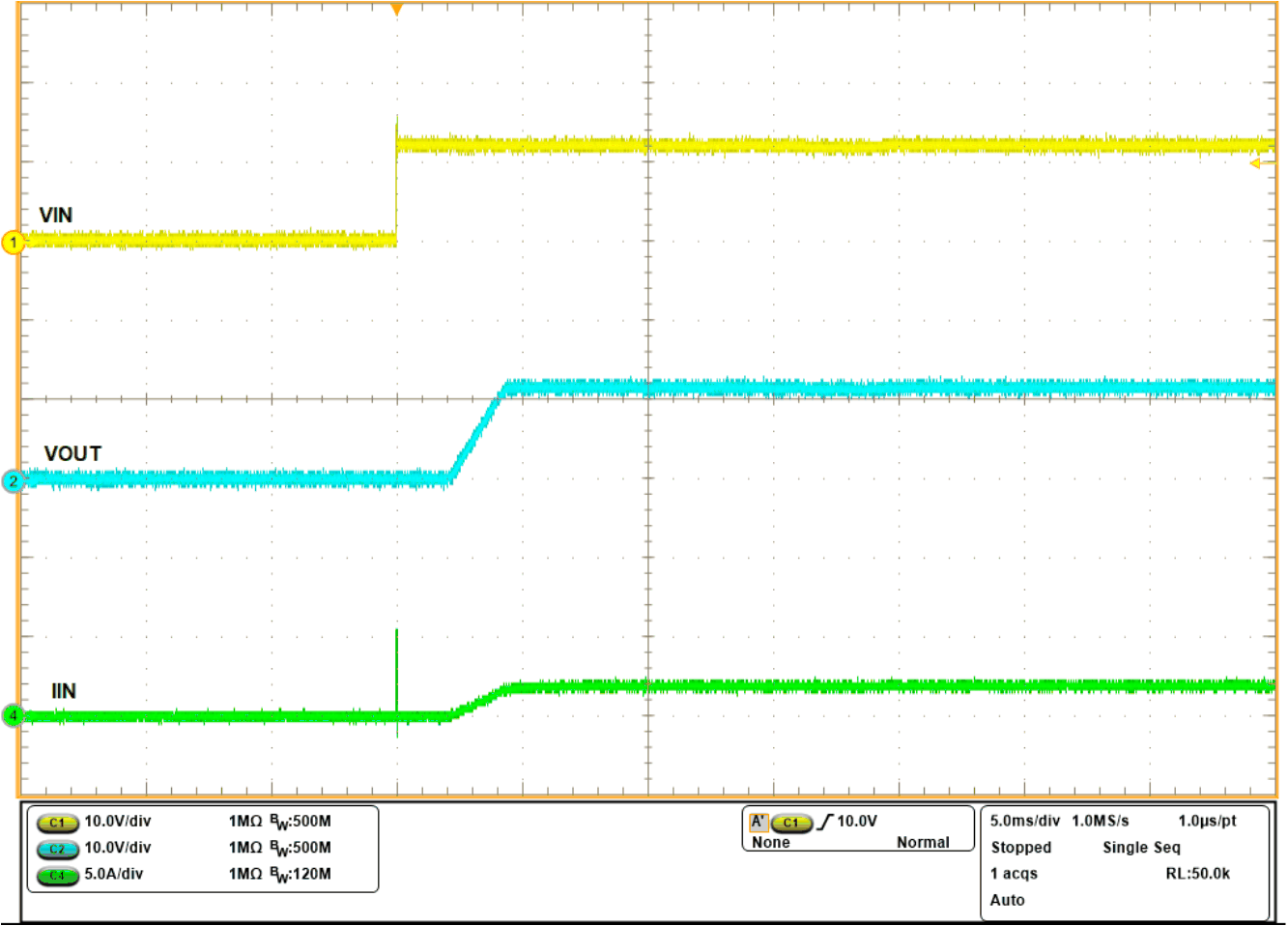

| COUT = 22μF，ROUT = 6Ω，IN 熱插拔至 12V |

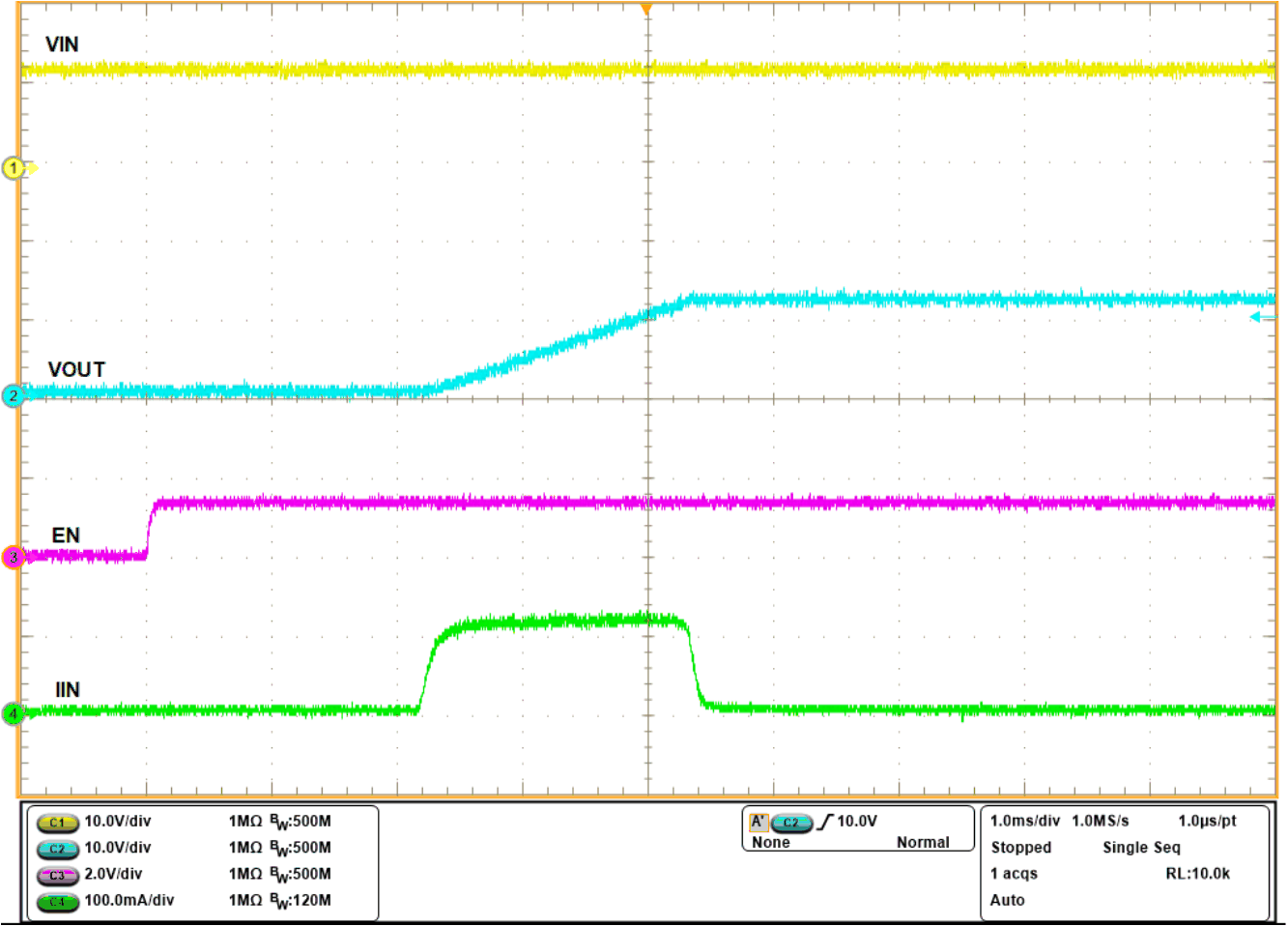

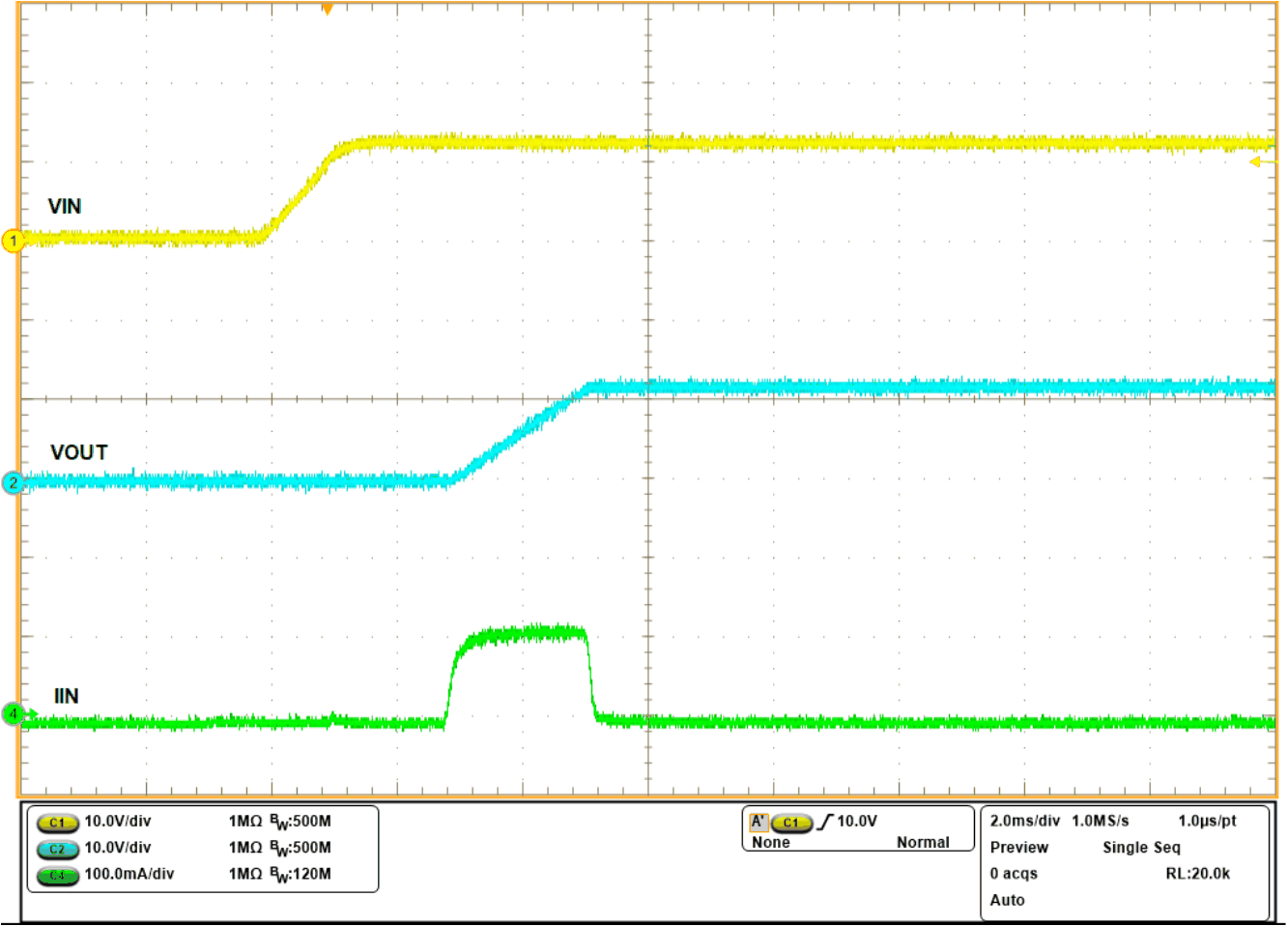

| COUT = 22μF，EN 引腳保持高電平，VIN 上升至 12V |

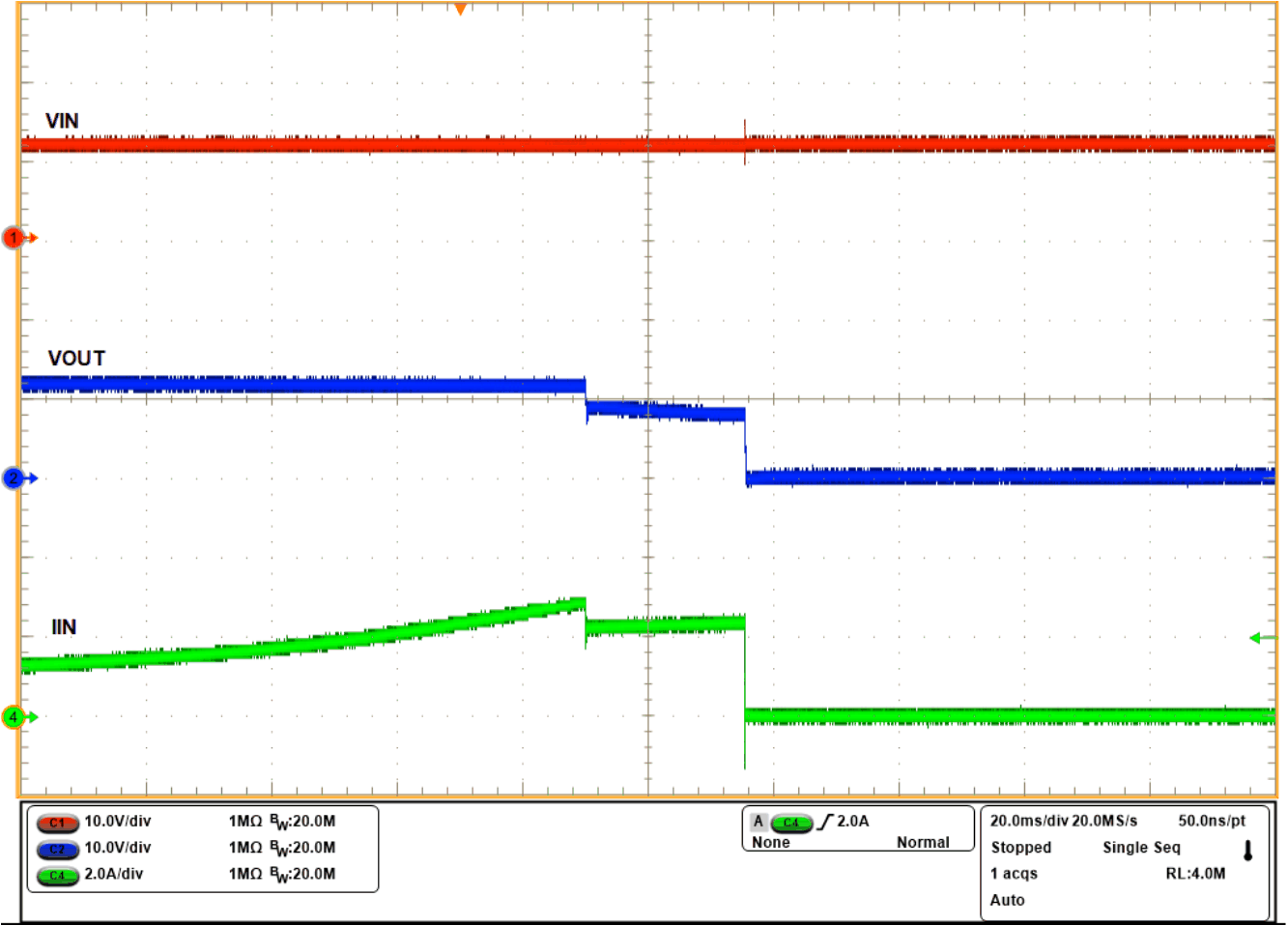

| OVLO 引腳短接到 GND，COUT = 470μF，ROUT = 3.3Ω，VIN 從 2.7V 增加到 7.5V |

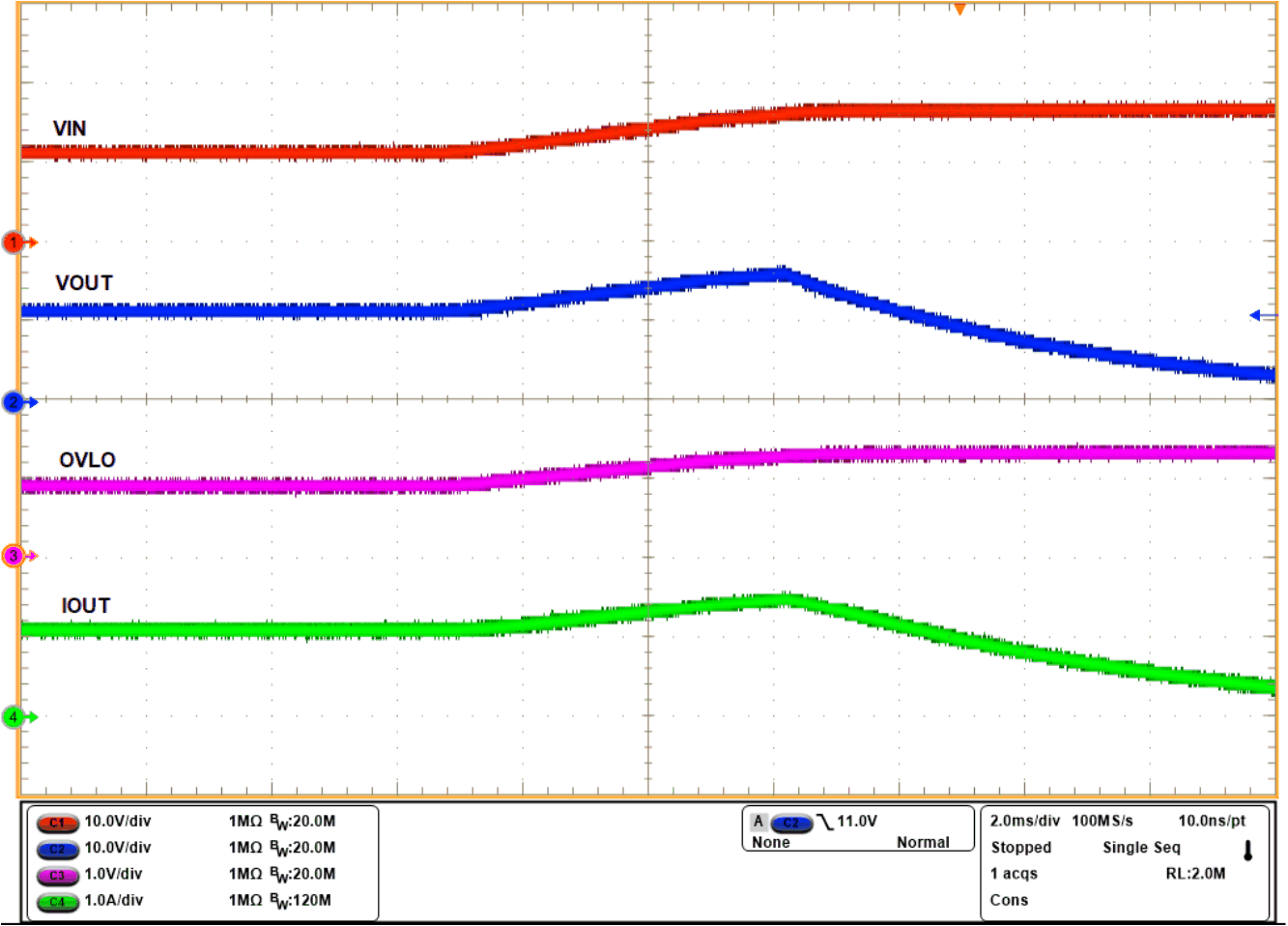

| VIN = 12V，COUT = 6400μF，ROUT = 開路，RILIM = 開路，EN 引腳從低電平切換至高電平 |

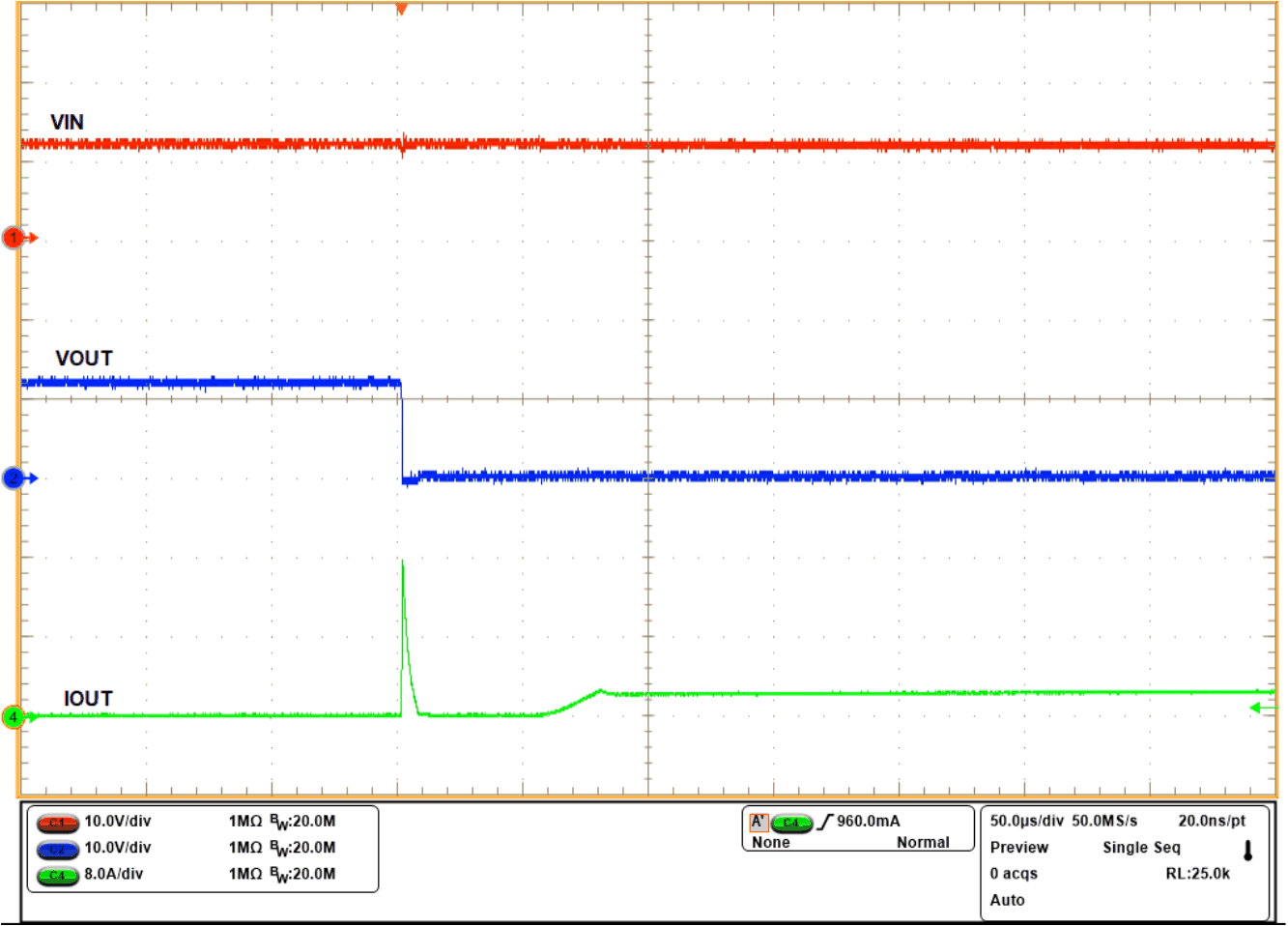

| VIN = 12V，RILM = 25kΩ，OUT 引腳短接至 GND |

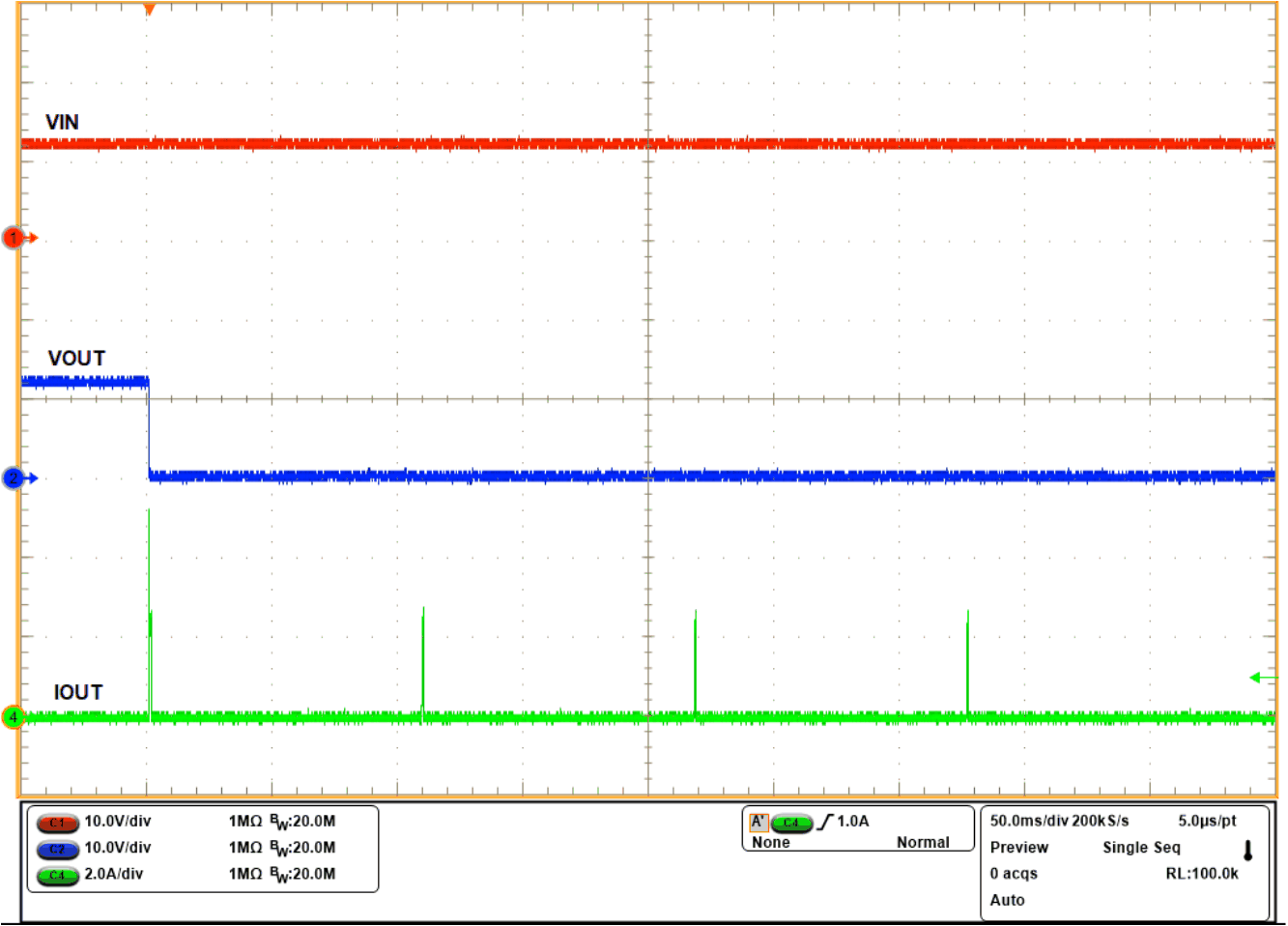

| VIN = 12V，RILM = 25kΩ，EN 引腳從低電平切換到高電平，OUT 引腳短接至 GND |
EN/UVLO 引腳電壓 < VSD(F)
圖 6-13 關斷電流與溫度間的關系圖 6-15 IN 電源欠壓閾值與溫度間的關系
圖 6-17 最低關斷電流的 EN/UVLO 引腳閾值與溫度間的關系
圖 6-19 內部固定過壓閾值與溫度間的關系
ILIM 引腳開路
圖 6-21 電流限制閾值與溫度間的關系RILIM = 100kΩ
圖 6-23 電流限制閾值與溫度間的關系RILIM = 34.48kΩ
圖 6-25 電流限制閾值與溫度間的關系RILIM < 58.8kΩ
圖 6-27 導通電阻與溫度間的關系142kΩ < RILIM < 250kΩ
圖 6-29 導通電阻與溫度間的關系圖 6-31 熱關斷時間與功率耗散間的關系

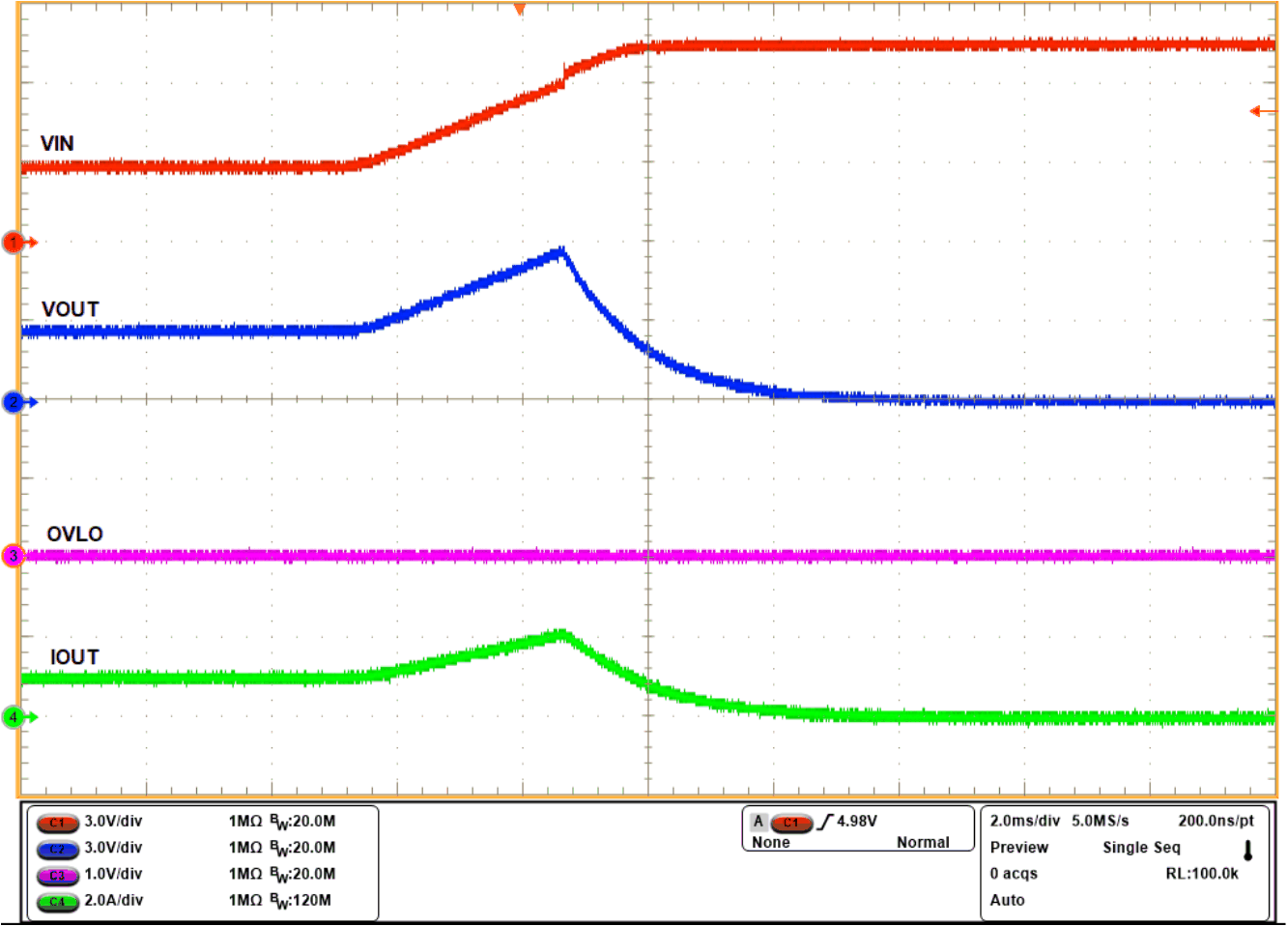

| VIN = 12V，COUT = 22μF，EN 引腳從 0V 升壓至 1.5V |

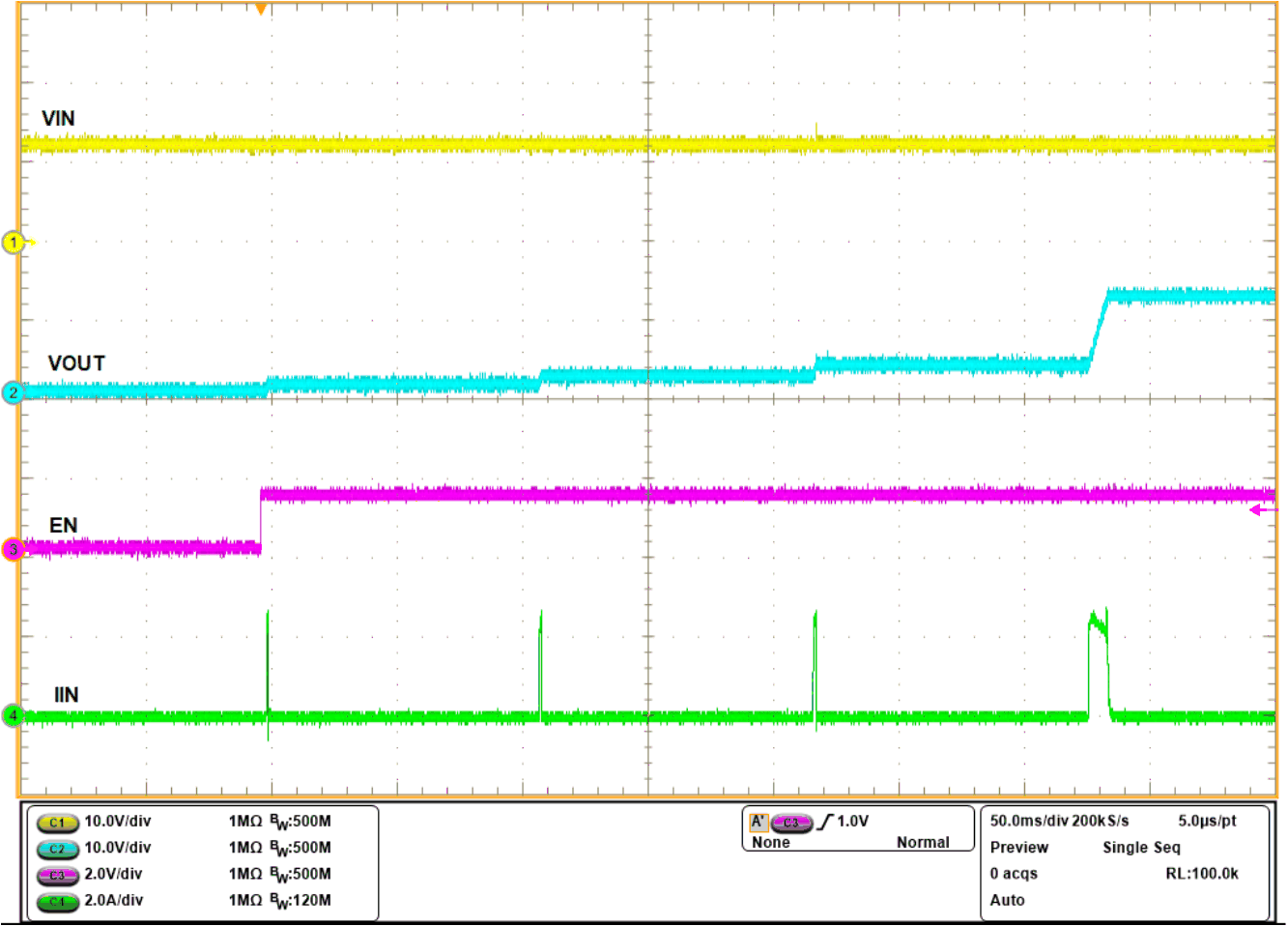

| OVLO 閾值使用從 VIN 到 GND 的電阻梯設置為 16V，COUT = 470μF，ROUT = 12Ω，VIN 從 10V 增加到 17V |
| VIN = 12V，RILIM = 25kΩ，負載電流逐漸上升至 2.5A 以上 |
| VIN = 12V，COUT = 2200μF，ROUT = 開路，RILIM = 25kΩ，EN 引腳從低電平切換至高電平 |
| VIN = 12V，RILM = 25kΩ，OUT 引腳短接至 GND |
EN/UVLO 引腳電壓 > VUVLO(R)
圖 6-12 穩態靜態電流與溫度間的關系VSD(F) < EN/UVLO 引腳電壓 < VUVLO(F)
圖 6-14 關斷狀態電流與溫度間的關系圖 6-16 FET 開/關控制的 EN/UVLO 引腳閾值與溫度間的關系
圖 6-18 OVLO 引腳閾值與溫度間的關系
適用于 ILIM > 0.2A，請參閱此部分了解更多注意事項。
圖 6-20 電流限制閾值與 ILIM 電阻器間的關系RILIM = 250kΩ
圖 6-22 電流限制閾值與溫度間的關系RILIM = 62.5kΩ
圖 6-24 電流限制閾值與溫度間的關系RILIM = 25kΩ
圖 6-26 電流限制閾值與溫度間的關系66.7kΩ < RILIM < 111kΩ
圖 6-28 導通電阻與溫度間的關系RILIM > 500kΩ
圖 6-30 導通電阻與溫度間的關系
