ZHCSQ76 December 2022 TPS25961
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- DRV|6
散熱焊盤機械數據 (封裝 | 引腳)
- DRV|6
訂購信息
3 說明
TPS25961 電子保險絲（集成式 FET 熱插拔器件）是采用小型封裝且高度集成的電路保護和電源管理解決方案。此類器件只需很少的外部元件即可提供多種保護模式，能夠非常有效地抵御過載、短路、電壓浪涌和過多浪涌電流。輸出電流限制級別可通過單個外部電阻設定。浪涌電流在內部使用輸出轉換率控制進行管理。為了保護輸入過壓情況，該器件提供了一個選項，可以在外部設置用戶定義的過壓截止閾值或使用固定內部閾值。
這些器件的額定工作結溫范圍為 –40°C 至 +125°C。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25961DRV | SON (6) | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

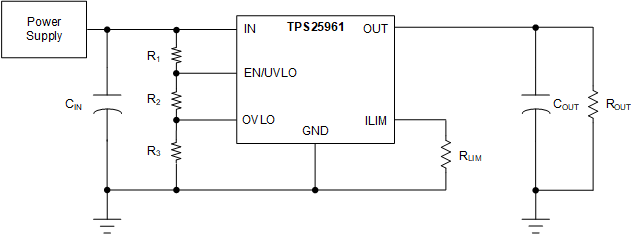

簡化原理圖
