8.4.1 瞬態保護
在短路和過載電流限制情況下，當器件中斷電流時，輸入電感在輸入端產生正電壓尖峰，輸出電感在輸出端產生負電壓尖峰。電壓尖峰（瞬變）的峰值振幅取決于與器件輸入或輸出串聯的電感值。如果未采取措施解決此問題，此類瞬變可能會超過器件的絕對最大額定值。解決瞬變的典型方法包括：
- 更大限度減少進出器件的引線長度和電感。
- 使用較大的 PCB GND 平面。
- 在輸出端使用肖特基二極管來吸收負尖峰。
- 使用低值陶瓷電容器 CIN = 0.1μF 來吸收能量并抑制瞬變。輸入電容的近似值可通過以下公式進行估算：
Equation11.
其中 - VIN 是標稱電源電壓
- ILOAD 是負載電流
- LIN 等于在源中觀察到的有效電感
- CIN 是輸入端存在的電容
注： 注：需要通過 IEC 61000-4-4 電氣快速瞬變 (EFT) 抗擾度測試的系統應使用至少 2.2μF 的 CIN，以確保 TPS25961 在 EFT 突發期間不會關閉。

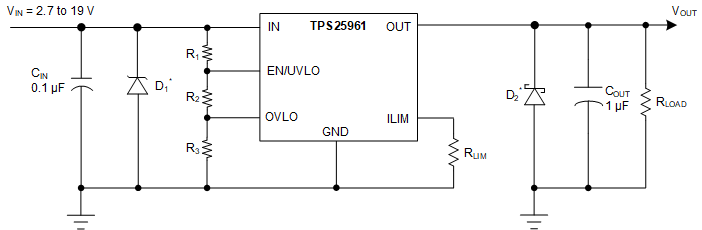

某些應用可能需要添加瞬態電壓抑制器 (TVS)，以防止瞬變超過器件的絕對最大額定值。采用可選保護元件（陶瓷電容器、TVS 和肖特基二極管）的電路實現如圖 8-15 所示。
圖 8-15 帶有可選保護元件的電路實現
