3 說明
TPS25940xx-Q1 電子保險絲電源開關是功能豐富的緊湊型電源管理器件，具有一整套保護功能。寬工作范圍可實現對很多常用直流總線電壓的控制。該器件集成的背靠背場效應晶體管 (FET) 可提供雙向電流控制，很好地適用于防止系統中的負載側儲能流回故障電源總線。
負載、電源和器件保護由很多可編程特性提供，其中包括過流，dVo/dt 斜率和過壓、欠壓閾值。為了實現系統狀態監視和下游負載控制，此器件提供 PGOOD、FLT 和精密電流監視輸出。精確的可編程欠壓和過壓閾值及模式簡化了電源管理設計。
TPS25940xx-Q1 可監視 V(IN) 和 V(OUT)，以便在 V(IN) < (V(OUT) – 66mV) 時提供真正的反向電流阻斷。該功能可在輸出端發生電池短路故障期間為電源總線提供過壓保護支持。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25940-Q1 | 超薄四方扁平無引線 (WQFN) (20) | 3.00mm x 4.00mm |
| TPS25940L-Q1 | ||
| TPS259401A-Q1 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

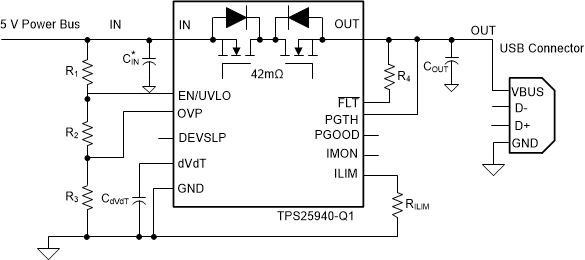

簡化版原理圖

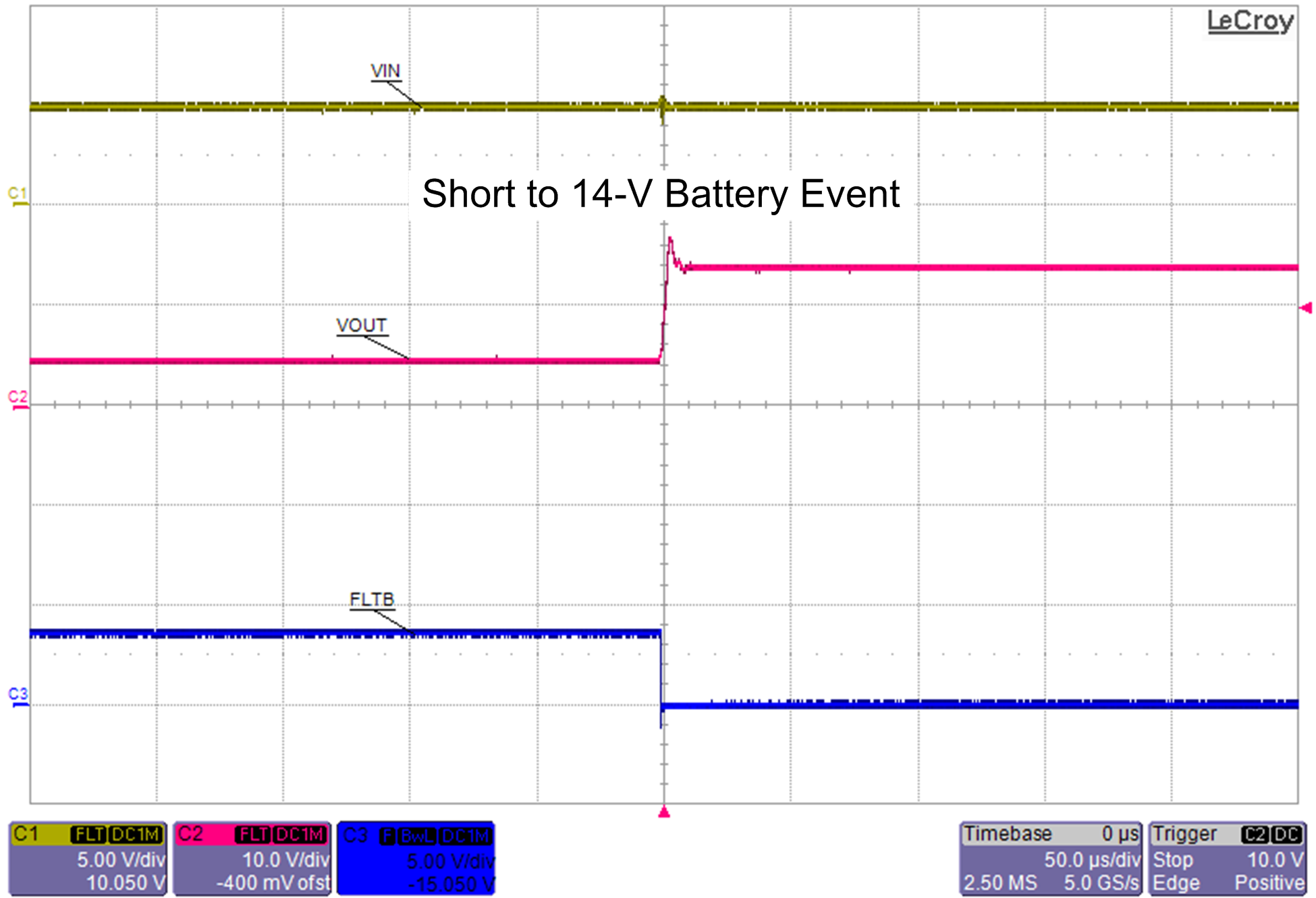

輸出端電池短路檢測與保護
