ZHCSC71F March 2014 – July 2025 TPS25200
PRODUCTION DATA
8.2.2.3 設定電流限制閾值
過流閾值可由用戶通過外部電阻器進行編程。TPS25200 使用內部調節環路在 ILIM 端子上提供調節電壓。電流限制閾值與來自 ILIM 的電流成正比。為確保內部調節環路的穩定性，對 RILIM 的建議 1% 電阻器范圍為 33kΩ ≤ RILIM ≤ 1100kΩ。很多應用要求最小電流限制高于一個特定的電流值或者最大電流限制低于一個特定的電流值，所以當為 RILIM 選擇一個電阻值的時候有必要考慮過流閾值的容差。方程式 1 中的電流限制閾值公式 (IOS) 近似得到給定外部電阻值 RILIM 下的過流閾值。有關特定的電流限值設定，請參閱 電氣特性 表。為了減少對電流限制精度的寄生效應，應使將 RILIM 電阻器連接至 TPS25200 的布線盡可能短。
當 1) 高于最小負載電流或者 2) 低于最大負載電流情況出現時，RILIM可被選擇用來提供一個限流閾值。

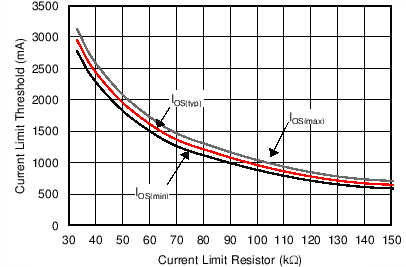

要設計成高于最小限流閾值，請在 IOS（最小值）曲線上找到 RILIM和所需最大負載電流的交叉點并且為 RILIM選擇一個低于這個值的電阻值。必須將電流限制設定為高于最小閾值，以確保啟動進入滿負載或重容性負載。在所選 RILIM 值和 IOS(max) 曲線的交點處，產生的電流限制閾值最大。
要設計成低于最大電流限制閾值，請在 IOS(max) 曲線上找到 RILIM 和所需最大負載電流的交點，并為 RILIM 選擇一個高于此值的電阻值。將電流限制設置為低于最大閾值非常重要，可避免對上游電源的電流限制導致輸入電壓總線降壓。在所選 RILIM 值和 IOS(min) 曲線的交點處，產生的電流限制閾值最小。參閱 圖 9-4 和 圖 9-5。
在這里 33k? ≤ RILIM ≤ 1100kΩ。
| 33k? ≤ RILIM ≤ 150k? |
| 150k? ≤ RILIM ≤ 1100k? |
