3 說明
TPS25200 是一款具有精密電流限制和過壓鉗位的 5V 電子保險絲。該器件可在過壓和過流事件期間為負載和源提供強大保護。
TPS25200 是一款智能受保護的負載開關，其 VIN 可耐受 20V 電壓。如果在 IN 施加了不正確的電壓，輸出電壓將鉗位到 5.4V 以保護負載。如果 IN 處的電壓超過 7.6V，器件會斷開負載，以防止損壞器件和/或負載。
TPS25200 具有一個內部 60mΩ 電源開關，用于在各種異常情況下保護電源、器件和負載。該器件支持高達 2.6A 的連續負載電流。可通過單個接地電阻在 85mA 至 2.9A 范圍內對電流限制進行編程。當發生過載時，輸出電流被限制在由 RILIM 設定的電流值上如果發生持續過載，器件最終會進入熱關斷狀態，以防止損壞 TPS25200。
(1) 如需更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

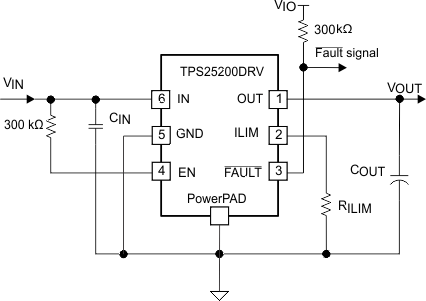

簡化版原理圖

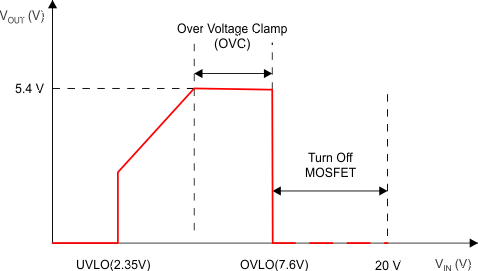

VOUT 與 VIN 間的關系
