ZHCSQN2A December 2023 – December 2024 TPS1200-Q1
PRODUCTION DATA
8.2.3 應用曲線

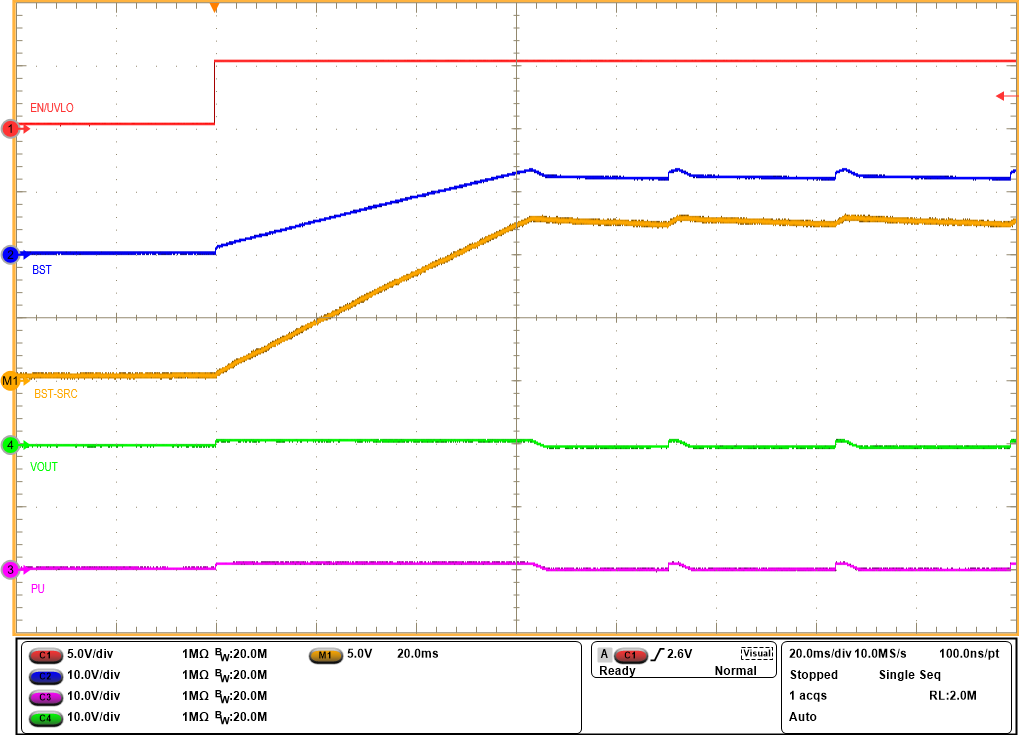

圖 8-2 INP = GND 且 CBST = 470nF 時自舉電壓的啟動曲線

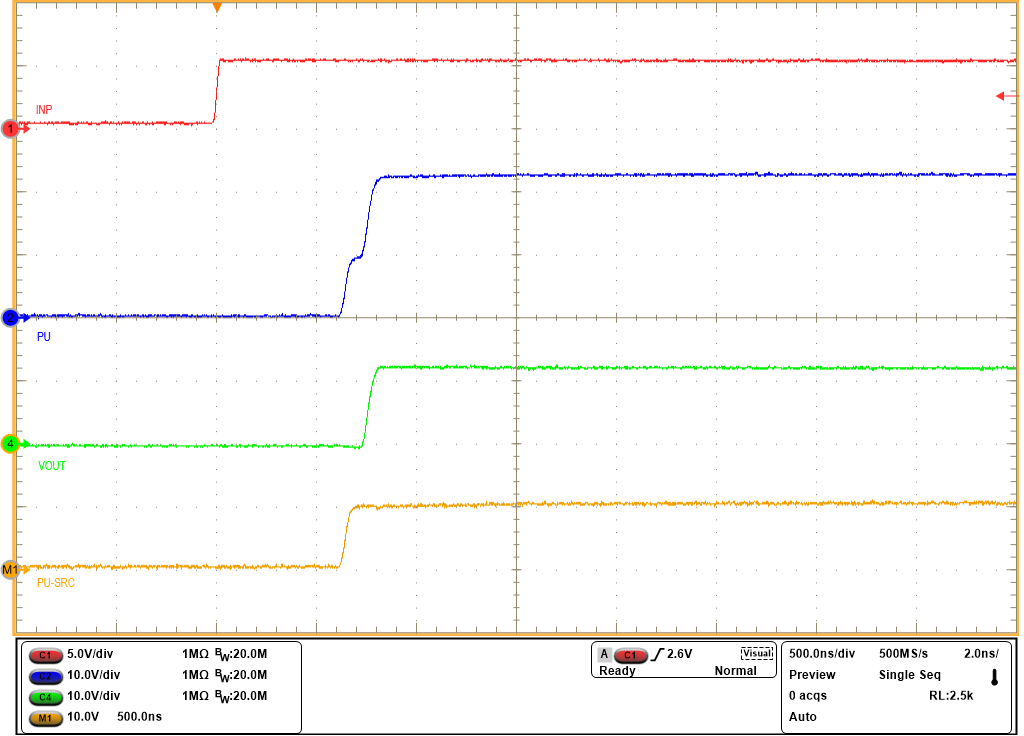

圖 8-4 INP 由低電平到高電平且 CBST = 470nF 時 TPS12000-Q1 的導通響應
圖 8-6 TPS12000-Q1 在 50A 過流保護設置且 tsc = 1ms 下針對 40A 至 55A 負載階躍的過流響應
圖 8-8 TPS12000-Q1 針對過流故障的閉鎖響應

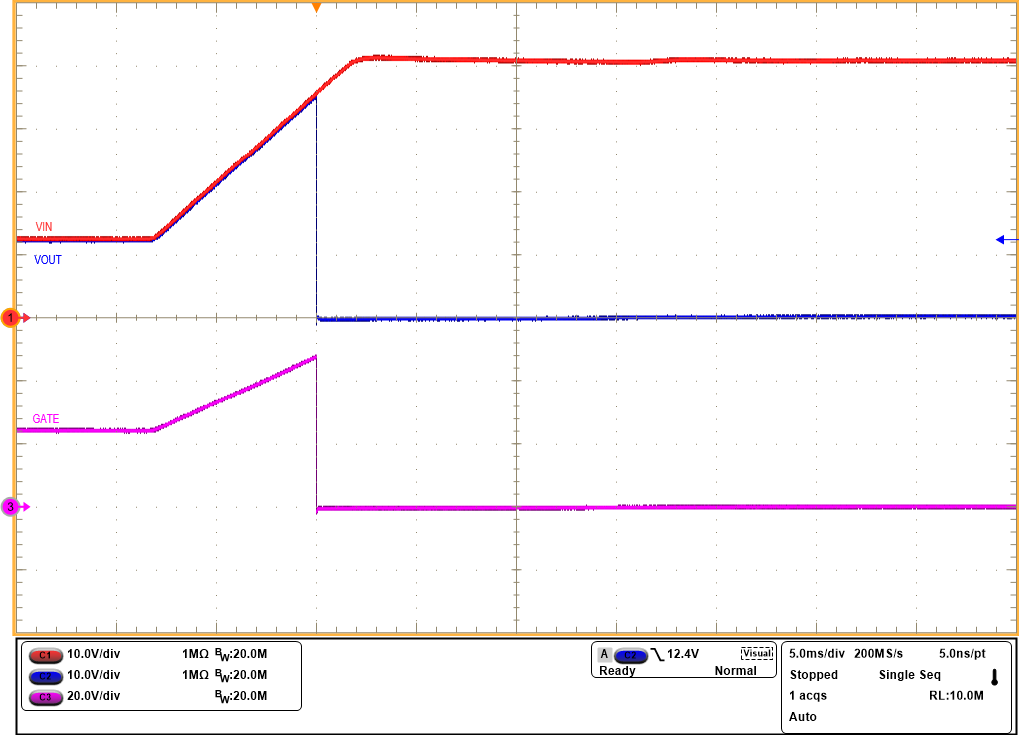

圖 8-10 TPS12000-Q1 在 36V 電平下的過壓截止響應

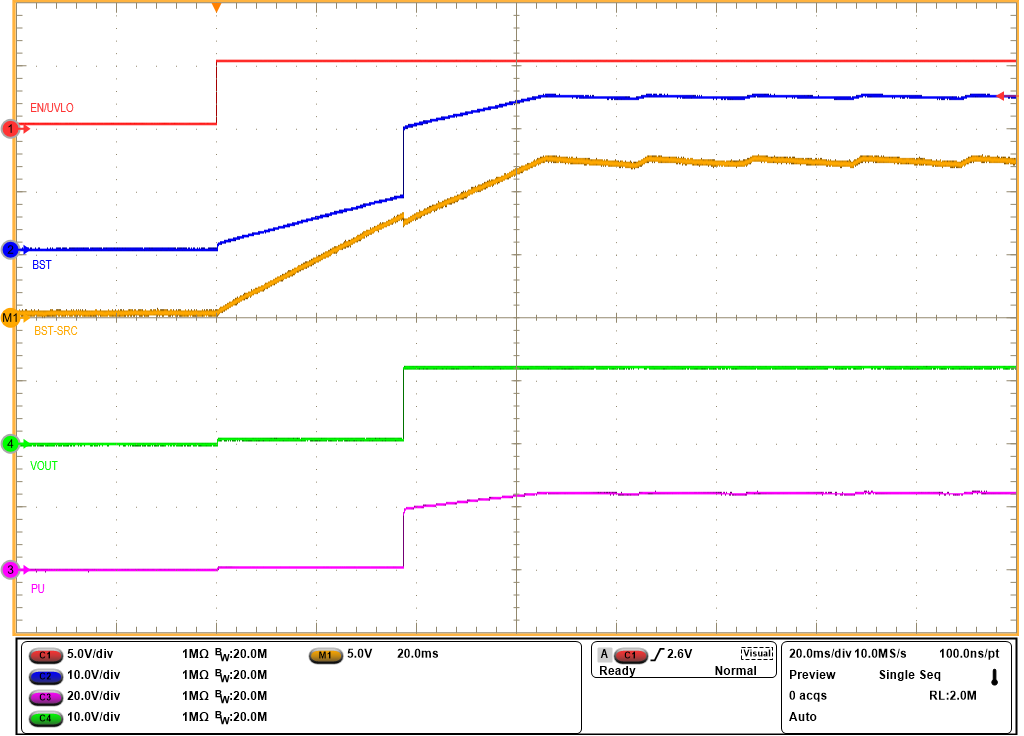

圖 8-3 INP = HIGH 且 CBST = 470nF 時自舉電壓的啟動曲線

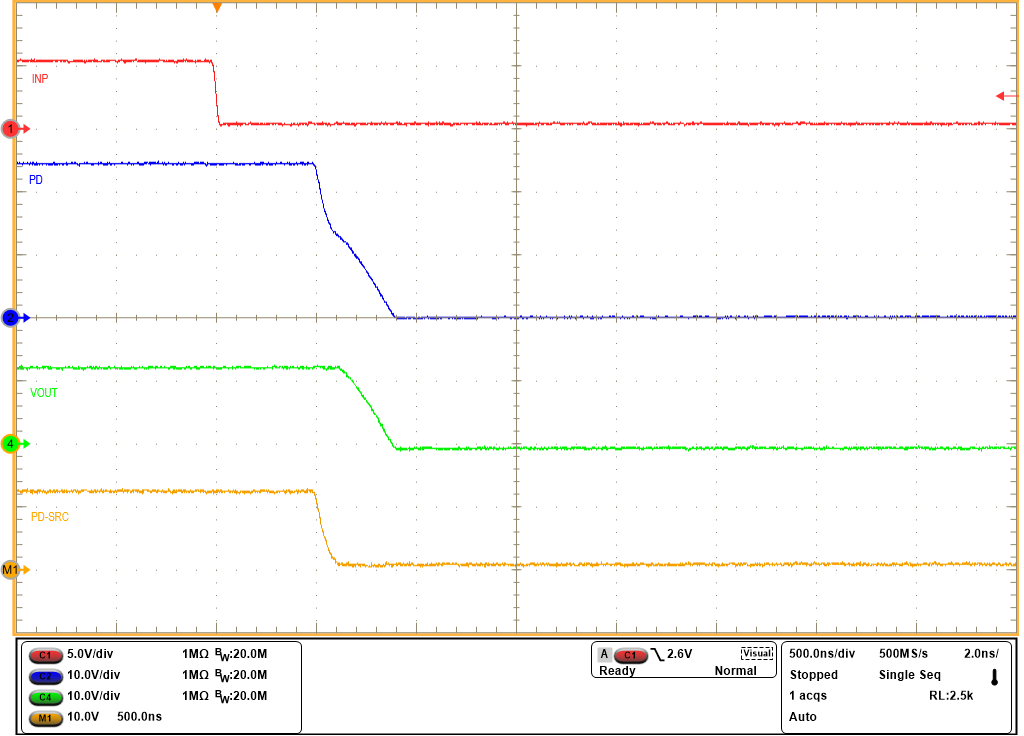

圖 8-5 INP 由高電平到低電平且 CBST = 470nF 時 TPS12000-Q1 的關斷響應
圖 8-7 TPS12000-Q1 針對過流故障的自動重試響應
圖 8-9 TPS12000-Q1 器件在 50A 短路保護設置且 TMR 為開路時的輸出短路響應
