3 說明
TMUX7208 是一款 8:1 單通道精密多路復用器；TMUX7209 是一款 4:1 雙通道多路復用器，具有低導通電阻和電荷注入。此器件在單電源（4.5V 至 44V）、雙電源（±4.5V 至 ±22V）或非對稱電源（例如 VDD = 12V，VSS = –5V）供電時均能正常運行。TMUX720x 可支持源極 (Sx) 和漏極 (D) 引腳上 VSS 到 VDD 范圍的雙向模擬和數字信號。
TMUX720x 是精密開關和多路復用器系列器件，具有非常低的導通和關斷漏電流，因此可用于高精度測量應用。TMUX720x 系列具有閂鎖效應抑制，可防止器件內寄生結構之間通常由過壓事件引起的大電流不良事件。閂鎖狀態通常會一直持續到電源軌關閉為止，并可能導致器件失效。閂鎖效應抑制使得 TMUX720x 系列開關和多路復用器能夠在惡劣的環境中使用。
(1) 請參閱器件比較。
(2) 有關更多信息，請參閱節 12。

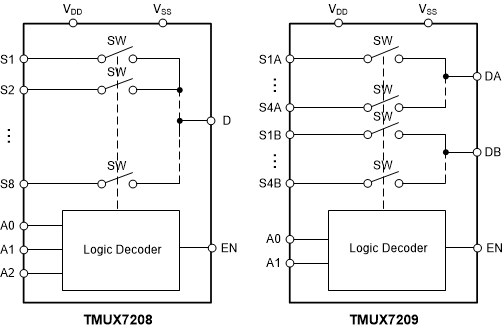

TMUX7208 和 TMUX7209 方框圖
