1 特性
- LM75 和 TMP75 的低壓替代產品
- 具有標準兩線制串行接口的數字輸出
- 多達 8 個引腳可編程總線地址
- 具有可編程觸發值的過熱 ALERT 引腳
- 用于節省電池電量的關斷模式
- 針對定制更新率的單次轉換模式
- 工作溫度范圍：-55°C 至 +125°C
- 工作電源范圍：1.4V 至 3.6V
- 靜態電流：
- 激活時 45μA（典型值）
- 關斷時 0.3μA（典型值）
- 準確度：
- 溫度范圍 -20°C 至 +85°C 時為 ±0.5°C（典型值）
- -55°C 至 +125°C 范圍內為 ±1°C（典型值）
- 分辨率：12 位 (0.0625°C)
- 封裝：小外形尺寸集成電路 (SOIC)-8 和超薄小外形尺寸封裝 (VSSOP)-8
2 應用范圍
- 服務器和計算機熱管理
- 電信設備
- 辦公機器
- 視頻游戲控制臺
- 機頂盒
- 電源和電池?zé)岜Ｗo(hù)
- 恒溫器控制
- 環境監測和供熱通風與空氣調節 (HVAC)
- 電機驅動器熱保護
3 說明
TMP75B 是一款集成數字溫度傳感器，此傳感器具有一個可由 1.8V 電源供電運行的 12 位模數轉換器 (ADC)，并且與行業標準 LM75 和 TMP75 引腳和寄存器兼容。 此器件采用 SOIC-8 和 VSSOP-8 兩種封裝，不需要外部元件便可測溫。 TMP75B 能夠以 0.0625°C 的分辨率讀取溫度，并且可在 -55°C 至 +125°C 的溫度范圍內額定運行。
TMP75B 特有系統管理總線 (SMBus) 和兩線制接口兼容性，并且可在同一總線上，借助 SMBus 過熱報警功能支持多達 8 個器件。 可編程溫度限值和 ALERT 引腳可使傳感器運行為一個獨立恒溫器，或者一個針對節能或系統關斷的過熱警報器。
廠家校準溫度精度和抗擾數字接口使得 TMP75B 成為其他傳感器和電子元器件溫度補償?shù)暮线m解決方案，而且無需針對分布式溫度感測的額外系統級校準或復雜的電路板布局布線。
TMP75B 是多種消費類、計算機、通信、工業和環境應用熱管理和保護的理想選擇。
器件信息(1)
| 器件名稱 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMP75B | SOIC (8) | 4.90mm × 3.90mm |
| VSSOP (8) | 3.00mm × 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的封裝選項附錄。

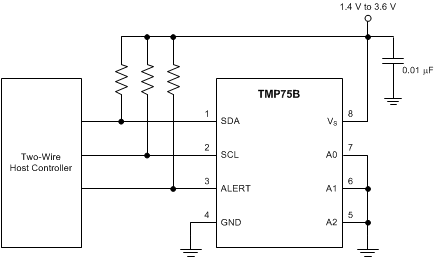

簡化電路原理圖

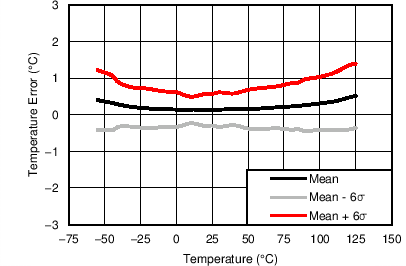

溫度精度（誤差）與環境溫度之間的關系
