8.4.2.2 比較器模式
當 ALERT_MODE 設置為“1b”時，器件以比較器模式運行。在警報模式下運行時，當最后一次溫度轉換高于溫度警報上限或當溫度低于寄存器溫度警報下限時，警報狀態標志和 IO2/ALERT 引腳置為有效。
僅當上次溫度轉換的結果小于溫度警報上限減去遲滯或高于溫度下限加上遲滯時，才會對警報狀態標志和 IO2/ALERT 引腳取消置位，如圖 8-18 所示。可使用器件配置 2 寄存器中的 HYSTERESIS 位字段來選擇遲滯。

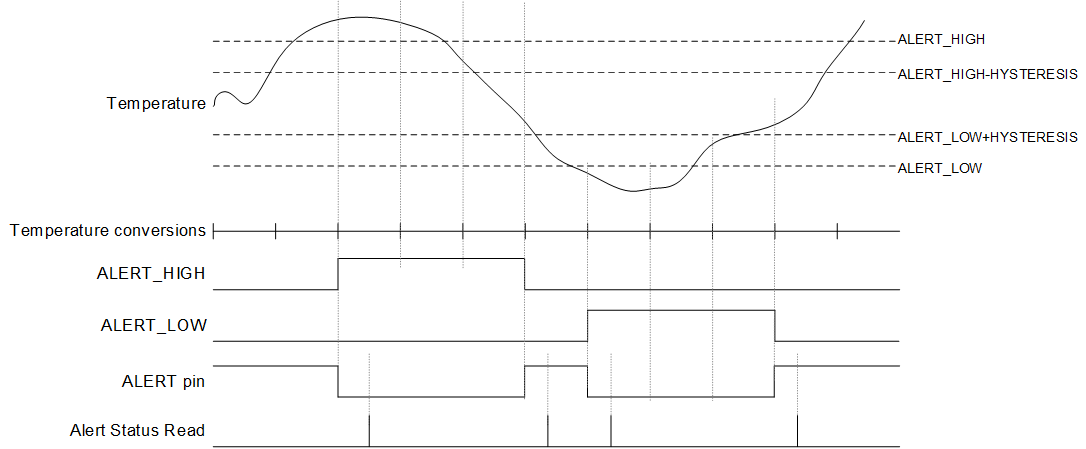

圖 8-18 比較器模式時序圖
