6.3.5 容性負載和穩定性
TLV930x-Q1 具有電阻輸出級，能夠驅動較小的容性負載，而且通過采用隔離電阻器，可輕松配置用于驅動大型容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱圖 6-6 和圖 6-7。當確定放大器在運行中能否保持穩定時，需要考慮特定運算放大器電路配置、布局、增益和輸出負載等因素。

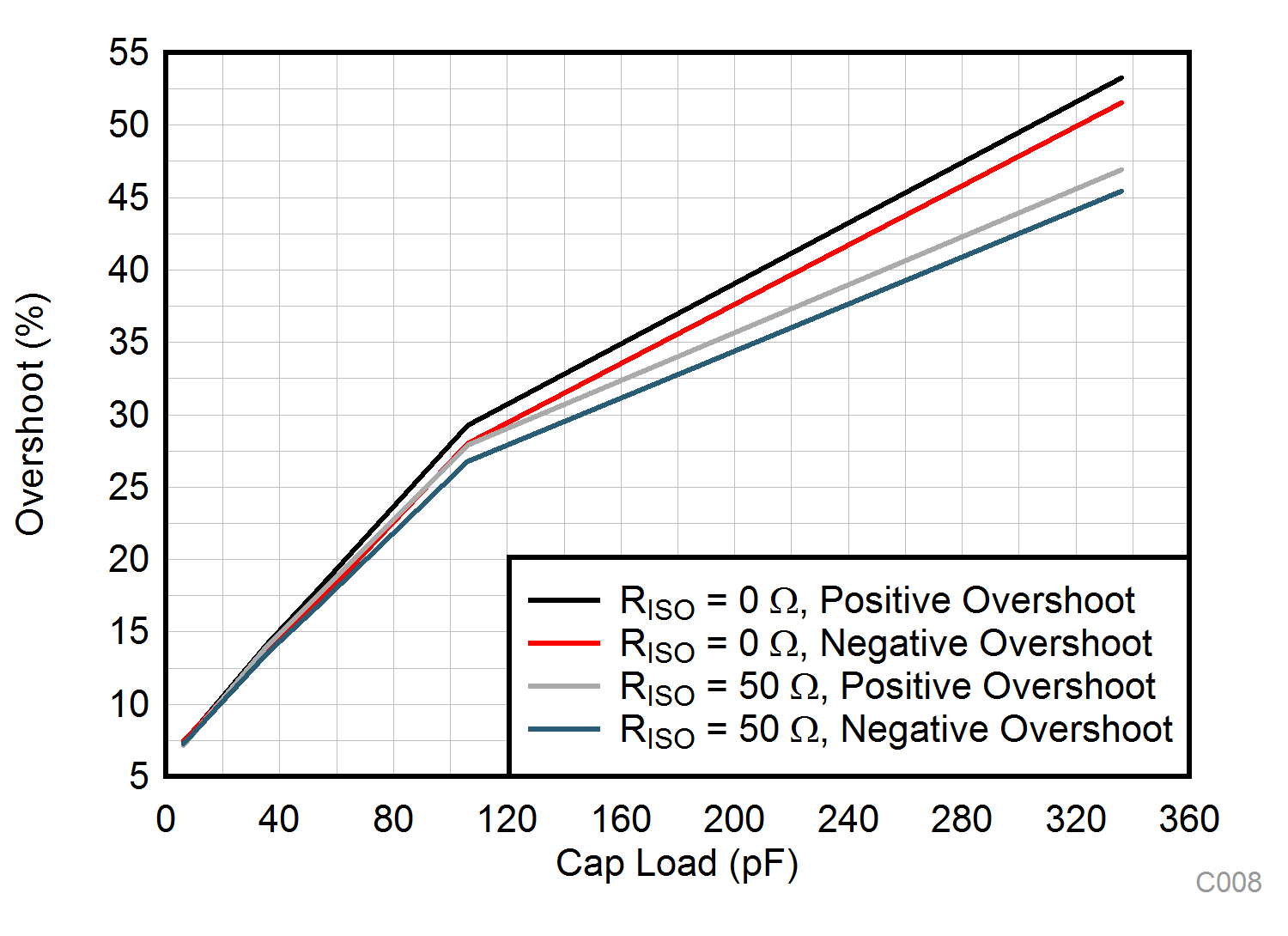

圖 6-6 小信號過沖與容性負載間的關系（100mV 輸出階躍，G = 1）

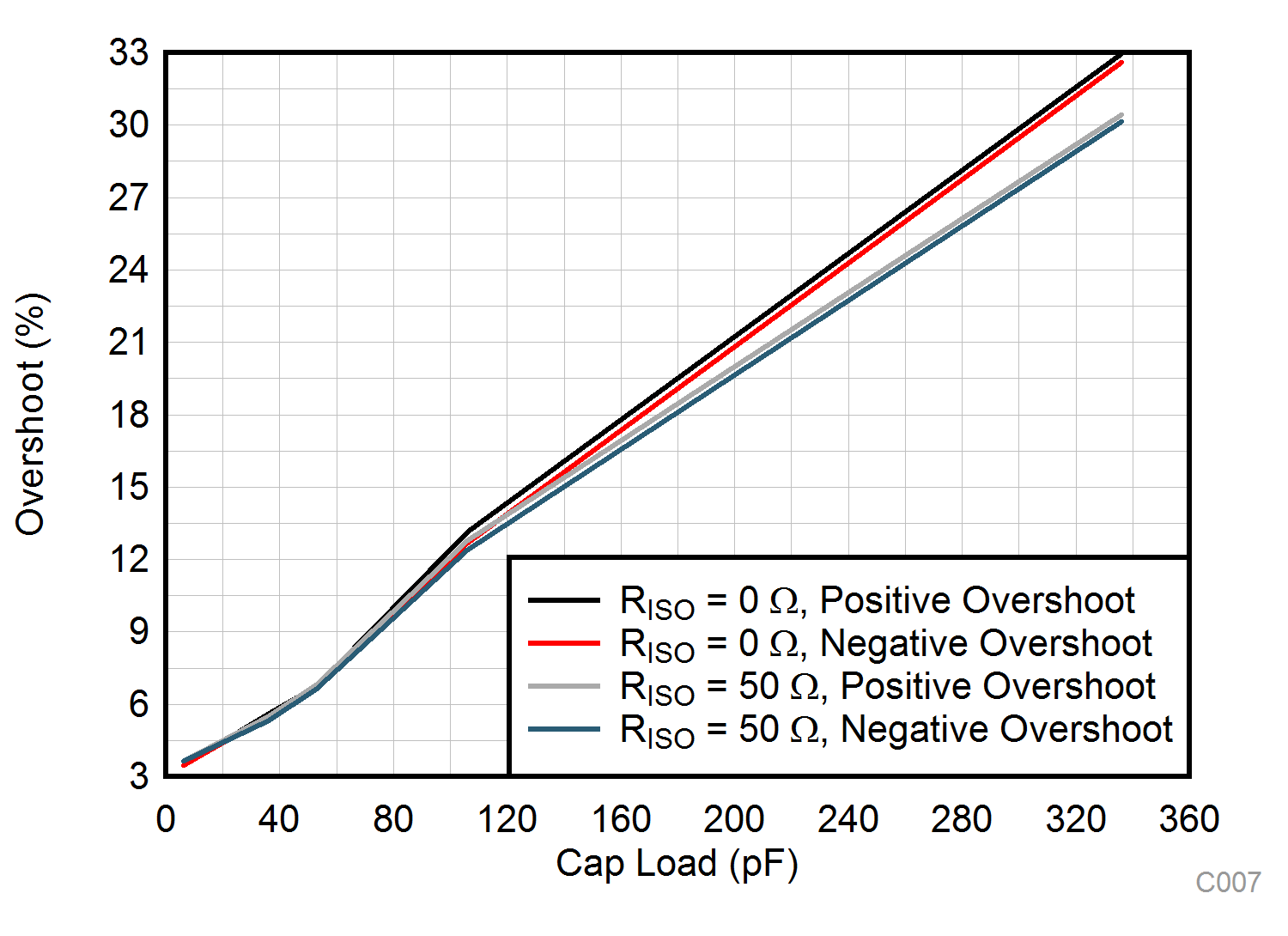

圖 6-7 小信號過沖與容性負載間的關系（100mV 輸出階躍，G = -1）若要增加單位增益配置下的驅動能力，可插入一個較小的（10Ω 至 20Ω）電阻器 RISO，使其與輸出串聯，如圖 6-8 所示，以此來提高容性負載驅動能力。此電阻器可顯著減少振鈴，并保持純?nèi)菪载?fù)載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，從而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通常可忽略不計。高容性負載驅動使 TLV930x-Q1 非常適合用于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。圖 6-8 中所示的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 會修改系統的開環增益，從而增加相位裕度。有關使用該電路進行優化和設計的技巧的其他信息，TI 精密設計 TIDU032 詳述了完整的設計目標、仿真和測試結果。

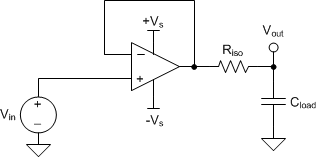

圖 6-8 使用 TLV9301-Q1 擴展容性負載驅動
