6.3.9 典型規格與分布
在嘗試設計出更穩健的電路時，設計人員經常問及放大器的典型規格。由于工藝技術和制造過程上存在自然差異，因此放大器的每種規格都與理想值存在一定的偏差，例如放大器的輸入失調電壓。這些偏差通常遵循高斯（鐘形曲線）或正態 分布，即使電氣特性 中沒有最小值或最大值規格，電路設計人員也可以利用該信息來確定其系統的限值空間。

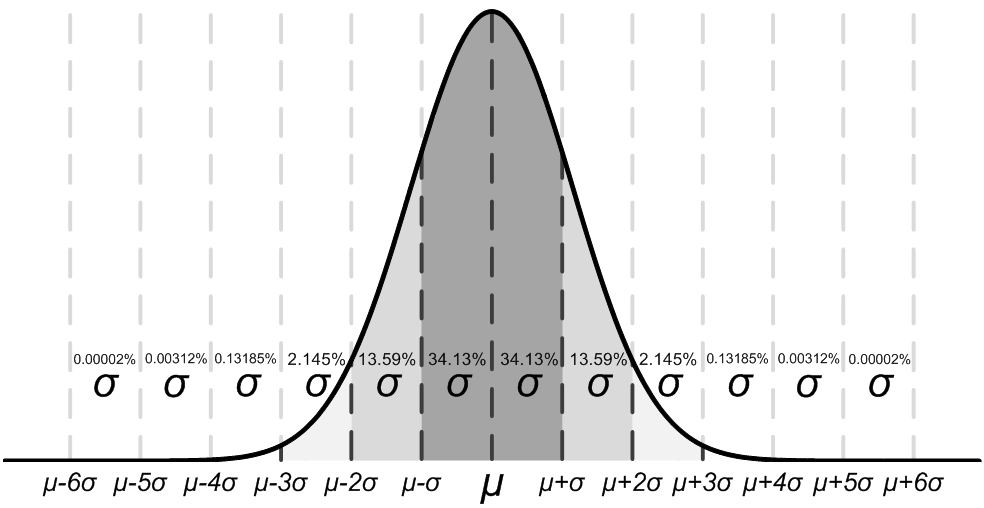

圖 6-10 理想的高斯分布圖 6-10 展示了一個分布示例，其中 μ 或 mu 是分布的均值，而 σ 或 sigma 是系統的標準偏差。對于表現出這種分布的規格，可以預期所有器件中大約三分之二 (68.26%) 器件的值落在平均值的標準偏差或一 σ 內（從 μ–σ 到 μ+σ）。
電氣特性 的典型值 列中列出的值以不同的方式表示，具體取決于規格。根據一般經驗法則，如果規格本身具有非零均值（例如增益帶寬），那么典型值等于均值 (μ)。然而，如果規格本身具有接近于零（例如輸入失調電壓）的均值，那么典型值等于均值加上一個標準偏差 (μ + σ)，這樣才能最為準確地表示典型值。
您可以使用該圖表來計算器件中某個規格的近似概率；對于 TLV930x- Q1，典型的輸入失調電壓值為 500μV，因此所有 TLV930x-Q1 器件中有 68.2% 的器件預計都具有 –500μV 至 500μV 的失調電壓。在 4σ (±2000μV) 條件下，分布的 99.9937% 都具有小于 ±2000μV 的失調電壓，這意味著總體的 0.0063% 位于這些限值之外，相當于 15,873 個器件有 1 個器件超出該限值。
如果規格在最小值或最大值列中具有值，請確保您的設計規格不超出這些范圍。對于最小值或最大值列中沒有值的規格，可考慮為應用選擇 1 σ 值的足夠限值空間，并使用該值來設計最差情況下的電路。例如，6σ 值相當于約 5 億個器件中有 1 個器件，發生的可能性微乎其微，可以作為一個寬限值空間選項來設計系統。在這種情況下，TLV930x-Q1 系列在失調電壓漂移上沒有最大值和最小值，但根據圖 5-2 和電氣特性 中 2μV/°C 的典型值，可以計算出失調電壓漂移的 6σ 值約為 12μV/°C。在為最壞情況的系統條件進行設計時，可以使用該值來估計整個溫度范圍內的最壞失調電壓，而不用知道實際的最小值或最大值。
然而，隨著時間的推移，工藝差異和調整會改變典型的平均值和標準偏差，因此如果未列出最小值或最大值，則僅使用此信息來估算器件的性能。
