ZHCSWK2 June 2024 TLV9304-Q1
PRODMIX
5.6 典型特性
TA = 25°C，VS = ±20V，VCM = VS / 2，RLOAD = 10kΩ 連接至 VS / 2，且 CL = 100pF（除非另有說明）
| TA = 25°C |
| VCM = V+ |
| TA = 25°C |
| CLOAD = 15pF |

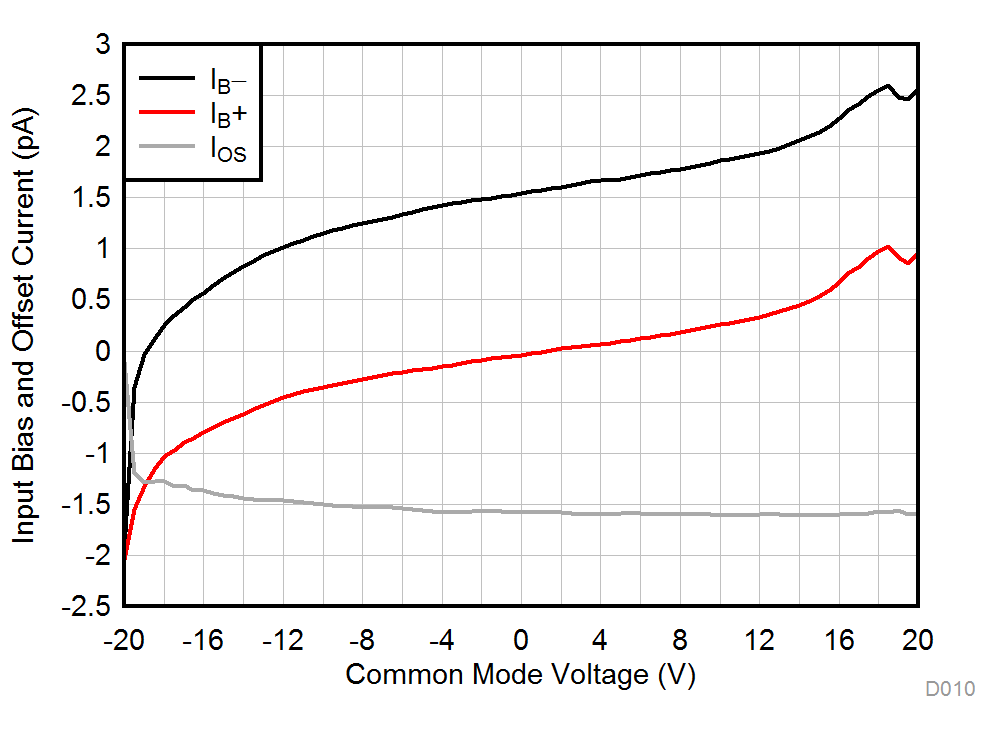

圖 5-9 輸入偏置電流與共模電壓間的關系

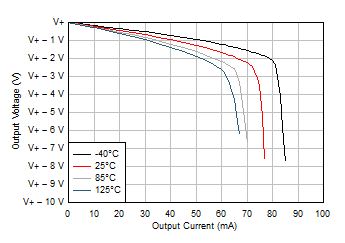

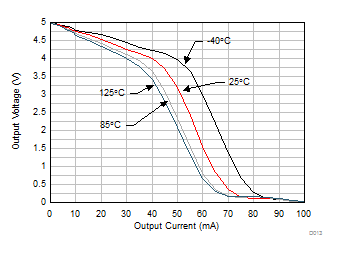

圖 5-11 輸出電壓擺幅與輸出電流（拉電流）間的關系
| VS = 5V |
| f = 0Hz |
| BW = 80kHz，f = 1kHz |

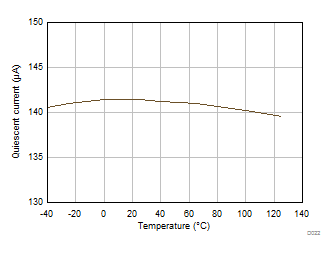

圖 5-23 靜態電流與溫度間的關系
| G = 1，100mV 輸出階躍 |
| G = -10 |

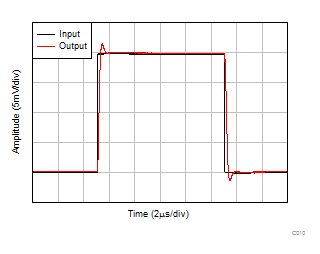

| RL = 1kΩ，CL = 20pF，G = –1，10mV 階躍響應 |
| CL = 20pF，G = 1 |

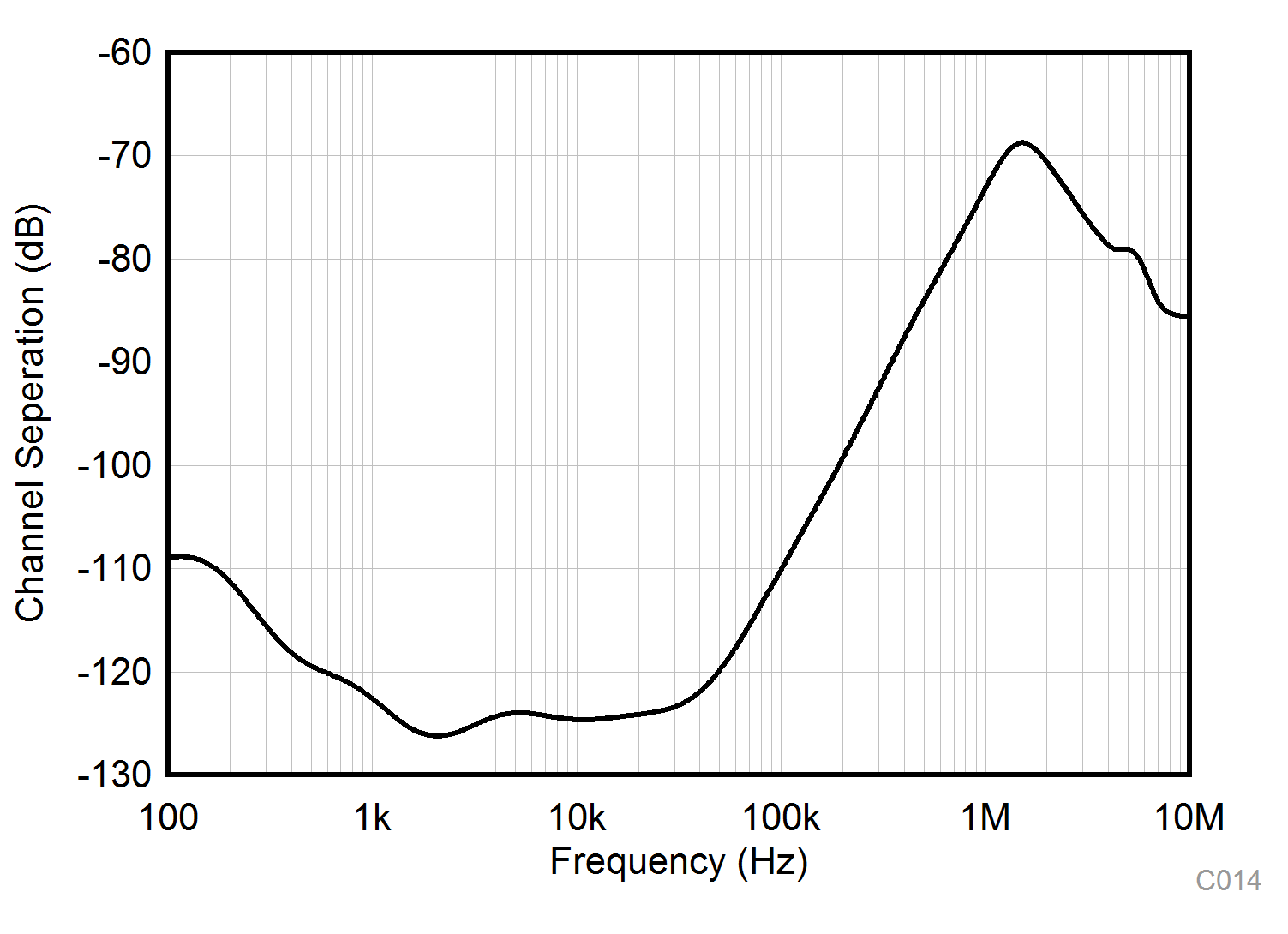

圖 5-39 通道隔離與頻率間的關系
| VCM = V– |

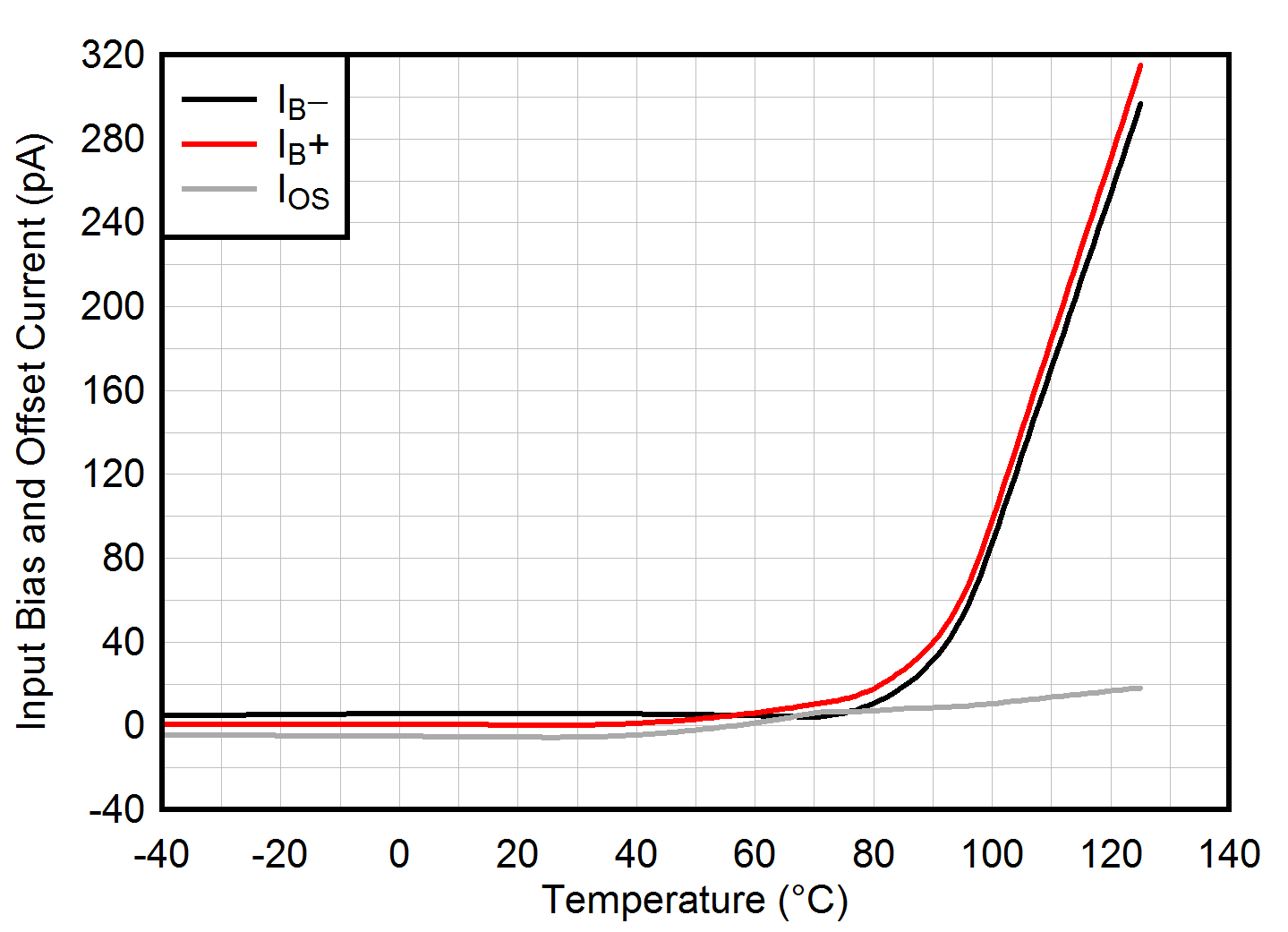

圖 5-10 輸入偏置電流與溫度間的關系

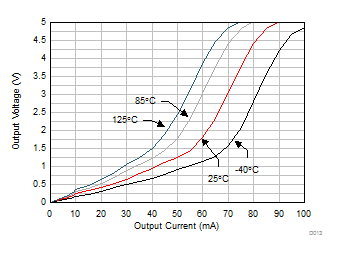

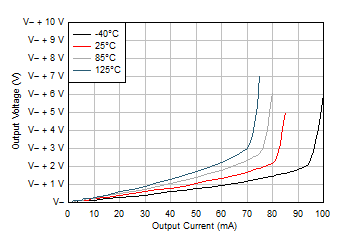

圖 5-12 輸出電壓擺幅與輸出電流（灌電流）間的關系
| VS = 5V |
| f = 0Hz |
| BW = 80kHz，VOUT = 3.5VRMS |

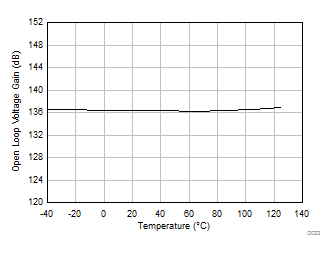

圖 5-24 開環電壓增益與溫度間的關系 (dB)
| G = –1，100mV 輸出階躍 |
| G = –1，100mV 輸出階躍 |
| G = -10 |
| CL = 20pF，G = 1，20mV 階躍響應 |
| CL = 20pF，G = 1 |
| CL = 10pF，G = -1 |

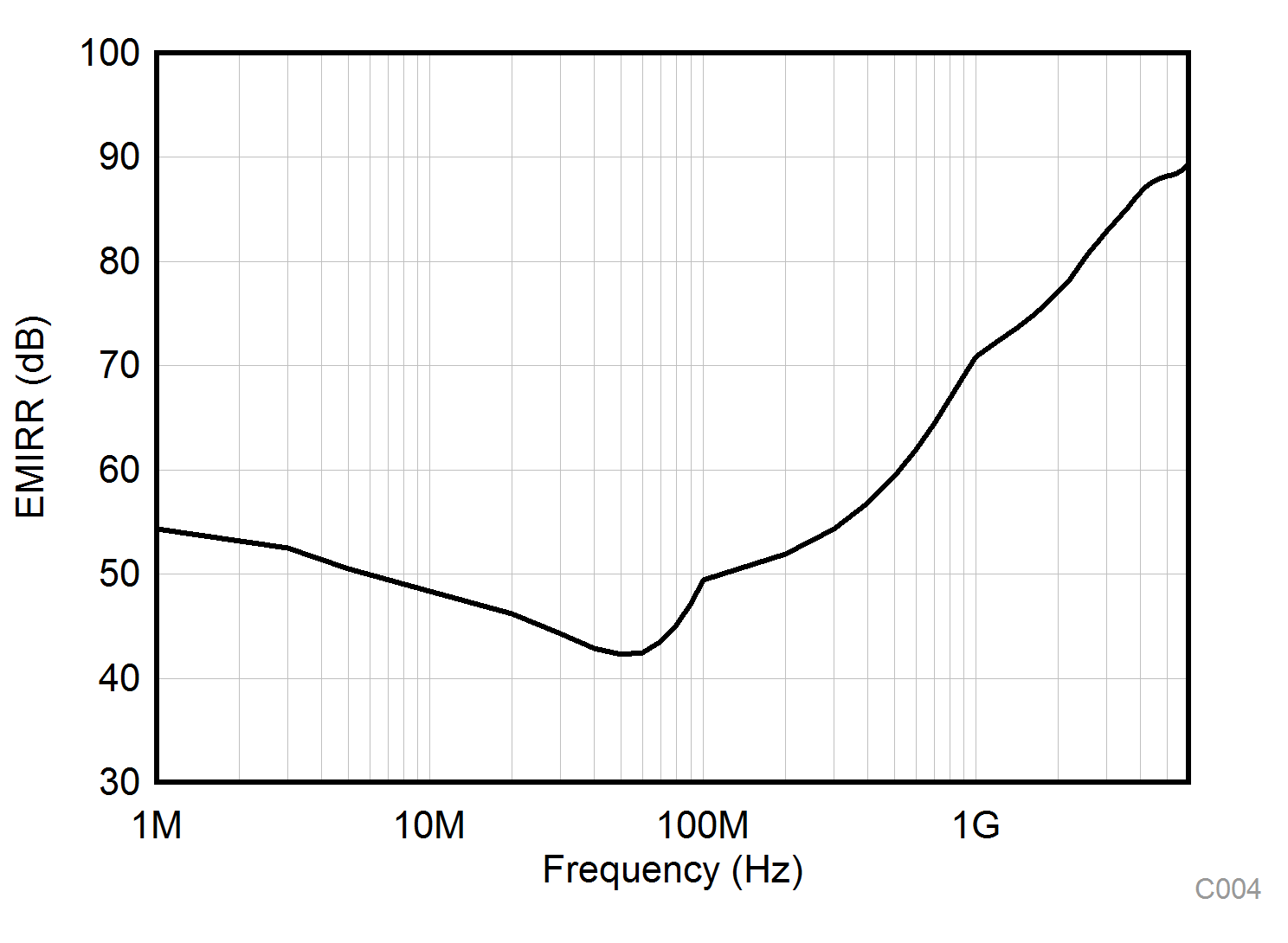

圖 5-40 EMIRR（電磁干擾抑制比）與頻率間的關系
