6.3.2 EMI 抑制
TLV930x-Q1 使用集成電磁干擾 (EMI) 濾波功能來降低干擾源（如無線通信設備以及混合使用模擬信號鏈和數字元件的高密度電路板）產生的 EMI 效應。利用電路設計技術可以提高 EMI 抗擾度；TLV930x-Q1 可從這些設計改進中受益。德州儀器 (TI) 已經開發出在 10MHz 至 6GHz 擴展寬頻譜范圍內準確測量和量化運算放大器抗擾度的功能。圖 6-3 展示了對 TLV930x-Q1 執行此測試的結果。表 6-1 展示了 TLV930x-Q1 在實際應用中常見特定頻率下的 EMIRR IN+ 值。表 6-1 列出了可在下圖所示的特定頻率或其近似頻率下運行的應用。運算放大器的 EMI 抑制比 應用手冊詳細介紹了與運算放大器相關的 EMIRR 性能主題。

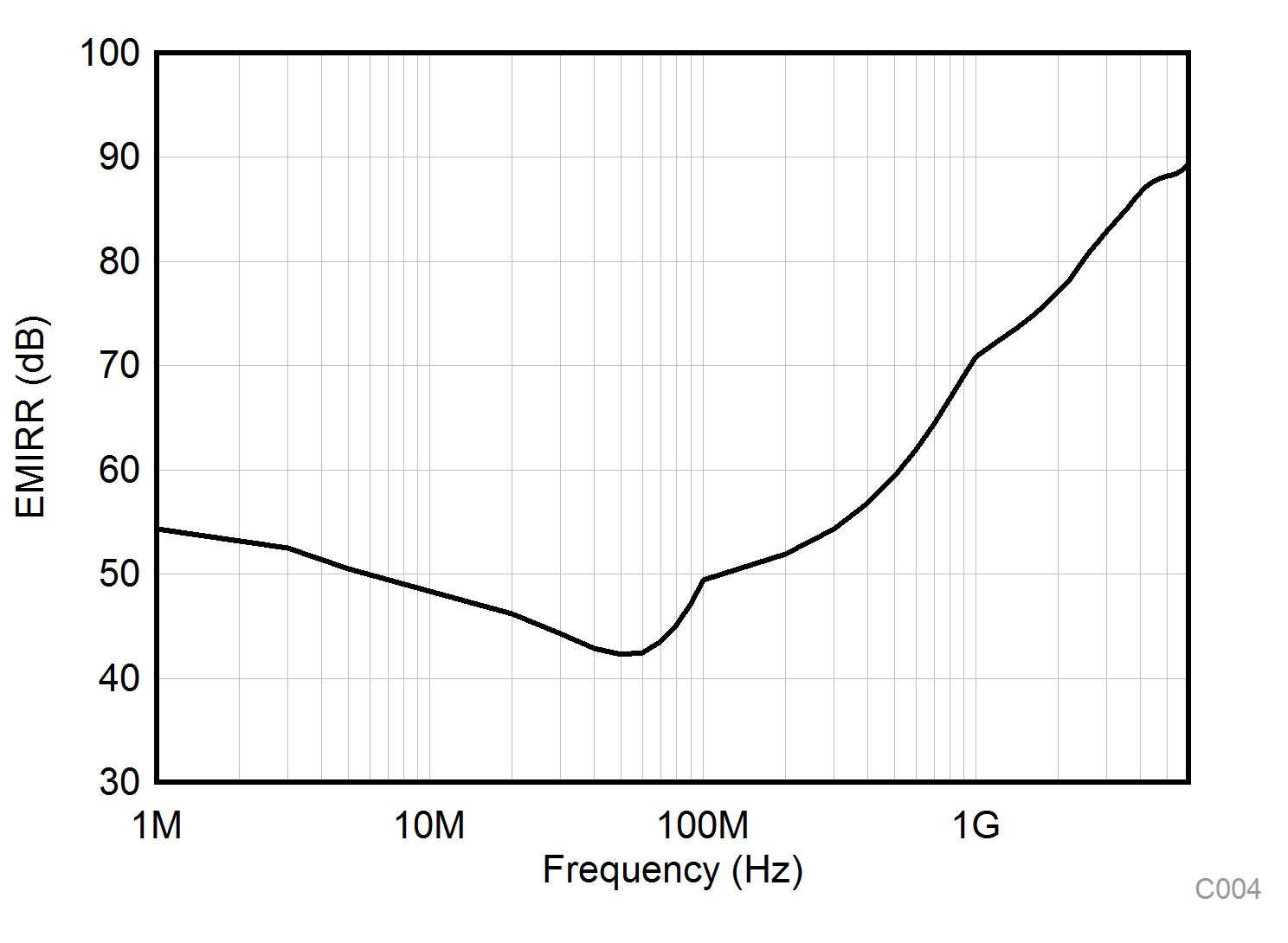

圖 6-3 EMIRR 測試表 6-1 TLV930x-Q1 在相關頻率下的 EMIRR IN+
| 頻率 | 應用或分配 | EMIRR IN+ |
|---|---|---|
| 400MHz | 移動無線廣播、移動衛星、太空操作、氣象、雷達、超高頻 (UHF) 應用 | 59.5dB |
| 900MHz | 全球移動通信系統 (GSM) 應用、無線電通信、導航、GPS（最高可達 1.6GHz）、GSM、航空移動通信及 UHF 應用 | 68.9dB |
| 1.8GHz | GSM 應用、個人移動通信、寬帶、衛星和 L 波段（1GHz 至 2GHz） | 77.8dB |
| 2.4GHz | 802.11b、802.11g、802.11n、Bluetooth? 無線技術、個人移動通信、工業、科學和醫療 (ISM) 無線頻段、業余無線電通信和衛星、S 波段（2GHz 至 4GHz） | 78.0dB |
| 3.6GHz | 無線電定位、航空通信和導航、衛星、移動通信、S 波段 | 88.8dB |
| 5GHz | 802.11a、802.11n、航空通信和導航、移動通信、太空和衛星運行、C 波段（4GHz 至 8GHz） | 87.6dB |
