TLV904x-Q1 系列專為需要驅動容性負載的應用而設計。與所有運算放大器一樣,可能存在會使 TLV904x-Q1 變得不穩定的特定情況。在確定特定運算放大器的運行是否穩定時,需要考慮放大器電路配置、布局、增益和輸出負載等因素。在單位增益 (1V/V) 緩沖器配置下驅動容性負載的運算放大器比在更高噪聲增益下工作的放大器更容易出現不穩定的情況。容性負載與運算放大器輸出電阻相結合后,在反饋環路內產生一個使相位裕度降級的極點。當容性負載增加時,相位裕度的降級會增大。在單位增益配置下運行時,TLV904x-Q1 具有良好的相位裕度(典型值為 45°),在高約 100pF 的純?nèi)菪载?fù)載下仍能保持穩定。某些超大電容器(CL 大于 1μF)的等效串聯電阻足夠改變反饋環路內的相位特性,從而使放大器保持穩定。增加放大器閉環增益使得放大器能夠驅動更大的電容。如果在電壓增益更高時測量放大器的過沖響應,放大器驅動能力的提升會非常明顯。

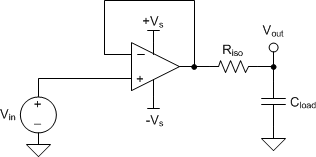

要提升在單位增益配置下運行的放大器的容性負載驅動能力,一種方法是插入一個與輸出串聯的小型電阻器(一般為 10Ω 到 20Ω),(如圖 6-3 中所示)。這個電阻器大大減少了與大容性負載相關的過沖和振鈴。不過,該方法可能存在的問題是,這個新增的串聯電阻和任一與容性負載并聯的電阻會生成一個分壓器。此分壓器在輸出上引入一個減少輸出擺幅的增益誤差。
圖 6-3 增強容性負載驅動能力
