3 說明
低功耗 TLV904x-Q1 系列包括單通道、雙通道和四通道超低壓（1.2V 至 5.5V）運算放大器，具有軌到軌輸入和輸出擺幅功能。TLV904x-Q1 憑借低靜態電流（10μA，典型值）和在低至 1.2V 的電源電壓下運行的能力實現功耗節省。這些器件具有成本效益，適用于需要低壓運行的電源和空間受限型應用，。
TLV904x-Q1 系列的穩健設計可簡化電路設計。這些運算放大器集成了 RFI 和 EMI 抑制濾波器，具有單位增益穩定性，并且在輸入過驅條件下不會出現相位反轉。這類器件還提供出色的交流性能和 350kHz 增益帶寬，可驅動 100pF 高容性負載，助力設計人員實現更高的性能和更低的功耗。
器件信息
| 器件型號(1) | 通道數 | 封裝 | 封裝尺寸(4) |
|---|---|---|---|
| TLV9041-Q1(2) | 單通道 | DBV（SOT-23，5） | 2.9mm × 2.80mm |
| DCK（SC70，5） | 2.00mm × 2.10mm | ||
| TLV9042-Q1(2) | 雙通道 | D（SOIC，8） | 4.90mm × 6.00mm |
| DGK（VSSOP，8） | 3.00mm × 4.90mm | ||
| PW（TSSOP，8） | 3.00mm × 6.40mm | ||
| TLV9044-Q1 | 四通道 | D（SOIC，14）(3) | 8.65mm × 6.00mm |
| PW（TSSOP，14） | 5.00mm × 6.40mm | ||
| DYY（SOT-23，14）(3) | 4.20mm × 3.26mm |
(1) 如需了解所有可用封裝，請參閱節 10中的可訂購產品附錄。
(2) 該器件僅處于預發布狀態。
(3) 該封裝僅處于預發布狀態。
(4) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

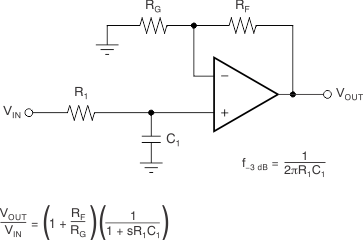

單極低通濾波器
