3 說明
TLV809 系列監控電路主要為數字信號處理器 (DSP) 以及基于處理器的系統提供電路初始化和時序監控。較新的 TLV809E 是引腳對引腳兼容的備選器件。
在啟動期間，置位為RESET ，前提是電源電壓 (VDD) 超過 1.1V。之后，監控電路就會監測 VDD，并使 RESET 保持有效狀態，前提是 VDD保持在閾值電壓 VIT 以下。內部計時器將會延遲輸出恢復至無效狀態（高電平）的時間，以確保系統正常復位。延時時間 (td(typ) = 200ms) 從 VDD 上升到高于閾值電壓 VIT 后開始。當電源電壓降至 VIT 閾值電壓以下時，輸出再次變?yōu)橛行顟B(tài)（低電平）。無需外部組件。該系列中的所有器件均具有一個通過內部分壓器設定的固定感應閾值電壓 (VIT)。
該產品系列專為 2.5V、3V、3.3V 以及 5V 電源電壓而設計。電路采用 3 引腳 SOT-23 封裝。TLV809 器件的額定工作溫度范圍為 -40°C 至 +85°C。
器件信息
| 器件型號 | 封裝 (1) | 封裝尺寸（標稱值） |
|---|---|---|
| TLV809 | SOT-23 (3)、DBV | 2.90mm × 1.60mm |
| SOT-23 (3)、DBZ | 2.92mm × 1.30mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

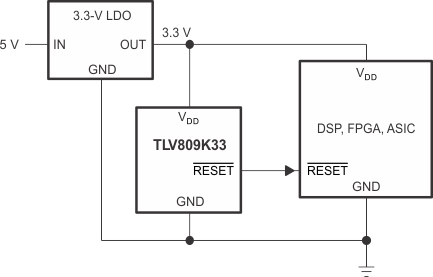

典型應用
