ZHCSEU4A March 2016 – March 2016 TLV2314 , TLV314 , TLV4314
PRODUCTION DATA.
9 應用和實現
NOTE
以下 應用 部分的信息不屬于 TI 組件規范，TI 不擔保其準確性和完整性。客戶應負責確定 TI 組件是否適用于其應用。客戶應驗證并測試其設計是否能夠實現，以確保系統功能。
9.1 應用信息
TLV314 器件是專為便攜式應用設計的一種低功耗、軌至軌輸入和輸出運算 放大器。這些器件的工作電壓介于 1.8V 至 5.5V，單位增益穩定，并且適合廣泛的通用 應用。AB 類輸出級能夠驅動連接至 V+ 和接地間任一點的小于或等于 10kΩ 的負載。輸入共模電壓范圍包括兩個電源軌，并允許將 TLV314 器件用于幾乎任何單電源應用。軌至軌輸入和輸出擺幅會顯著增大動態范圍（尤其在低電源 應用中），因此該器件是驅動采樣模數轉換器 (ADC) 的理想器件。
TLV314 系列器件 具有 3MHz 帶寬和 1.5V/μs 轉換率，且每個通道僅有 150μA 的電源電流，從而在功耗極低的情況下提供良好的交流性能。在直流 應用 中也具有良好性能，其輸入噪聲電壓極低（在 1kHz 時為 14nV/√Hz），輸入偏置電流低 (0.2pA)，且輸入偏移電壓為 0.5mV（典型值）。

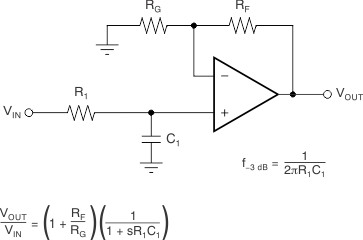

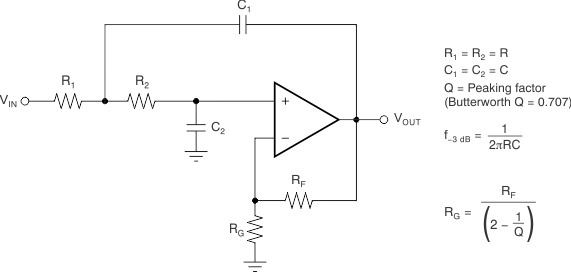

9.2 典型應用
運算放大器的典型應用是反相放大器（如 Figure 15 中所示）。反相放大器在輸入端采用正電壓，然后輸出與輸入端反相的信號，生成相同幅度的負電壓。這種放大器還以相同方式使負輸入電壓在輸出端變為正電壓。此外，通過選擇輸入電阻器 RI 和反饋電阻器 RF，可以增加放大效果。
Figure 15. 應用電路原理圖
9.2.1 設計要求
選擇的電源電壓必須大于輸入電壓范圍和期望輸出范圍。還必須考慮輸入共模范圍的限值 (VCM) 以及相對于電源軌的輸出電壓擺幅 (VO)。例如，此應用將 ±0.5V (1V) 的信號擴展到 ±1.8V (3.6V)。將電源設置在 ±2.5V 就足以適應此應用。
9.2.2 詳細設計流程
使用 Equation 1 和 Equation 2 來確定反相放大器需要的增益：
確定所需增益后，請選擇 RI 或 RF 的值。由于放大器電路使用毫安級的電流，因此通用 應用 需要選擇千歐姆級的值。此毫安級的電流確保了該器件不會消耗過多電流。需要權衡的一點是，極大的電阻器（十萬歐姆級別）消耗的電流最小，但生成的噪聲最大。極小的電阻器（百歐姆級別）生成的噪聲小，但消耗電流大。此示例使用的 RI 為 10kΩ，這意味著對 RF 使用的值為 36kΩ。這些值是通過 Equation 3 確定的：
9.2.3 應用曲線

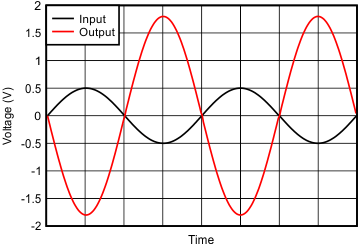

Figure 16. 反相放大器輸入和輸出
