8.3.1 工作電壓

TLV314 系列運算放大器在 1.8V 至 5.5V 的額定電壓范圍內可安全無虞地運行。此外，許多規格在 –40°C 至 +125°C 溫度下適用。典型特性 部分中提供了隨工作電壓或溫度而顯著變化的參數。用 0.01μF 陶瓷電容器旁路電源引腳。

8.3.2 軌至軌輸入

TLV314 系列的輸入共模電壓范圍在電源軌基礎上向外擴展了 200mV。此性能由一個互補輸入級實現：與 P 通道差分對并聯的 N 通道輸入差分對；請參閱功能框圖 部分。當輸入電壓靠近正軌（通常為 (V+) – 1.3V 到高于正電源電壓 200mV）時，N 通道對有效；當輸入為低于負電源電壓 200mV 到大約 (V+) – 1.3V 范圍時，P 通道對打開。在一個通常介于 (V+) – 1.4V 到 (V+) – 1.2V 的小轉換區域內，兩個對都打開。借助于過程變化，這個 200mV 轉換區域的變化可高達 300mV。 因此，此轉換區域（兩個級都打開）在低端上的范圍介于 (V+)-1.7V 至 (V+)-1.5V 之間，在高端上的范圍高達 (V+)-1.1V 至 (V+)-0.9V 之間。在此轉換區域內，與器件在該區域外運行相比，PSRR、CMRR、偏移電壓和 THD 會降級。

8.3.3 軌至軌輸出

TLV314 設計為一種微功耗、低噪聲運算放大器，可提供強大的輸出驅動能力。它采用一個具有共源晶體管的 AB 類輸出級來實現完全的軌至軌輸出擺幅功能。對于高達 10kΩ 的電阻負載，無論施加的電源電壓是多少，輸出擺幅通常在兩個電源軌的 5mV 以內。不同的負載情況會改變放大器在靠近電源軌范圍內擺動的能力；請參閱Figure 7。

8.3.4 共模抑制比 (CMRR)

TLV314 的 CMRR 是以多種方式指定的，因此對于給定的應用可以使用最佳匹配項；請參閱電氣特性 表。首先，給出了低于轉換區域 [V_CM < (V+) – 1.3 V] 的共模范圍內的器件 CMRR。當應用需要使用差分輸入對之一時，此規格是器件功能的最佳指標。其次，指定了在（V_CM = –0.2V 至 5.7V）時整個共模范圍內的 CMRR。最后的這個值包含轉換區域內測出的變化（請參閱Figure 4）。

8.3.5 電容負載和穩定性

TLV314 旨在用于 需要驅動 電容負載的應用。與所有運算放大器一樣，可能存在會使 TLV314 變得不穩定的特定情況。在確定放大器的運行是否穩定時，需要考慮特定的運算放大器電路配置、布局、增益和輸出負載等因素。與增益更高的放大器相比，
在單位增益 (1V/V) 緩沖器配置下驅動電容負載的運算放大器更容易出現不穩定的情況。電容負載與運算放大器輸出電阻相結合后，在反饋環路內產生一個使相補角降級的極點。當電容負載增加時，相補角的降級會增大。TLV314 在單位增益配置下運行時，在純電容負載達到大約 1nF 時仍然保持穩定。某些超大電容器（C_L大于 1μF）的等效串聯電阻足夠改變反饋環路內的相位特性，從而使放大器保持穩定。增加放大器閉環增益使得放大器能夠驅動更大的電容。如果在電壓增益更高時測量放大器的過沖響應，可發現此能力的增長十分明顯；請參閱 Figure 8。

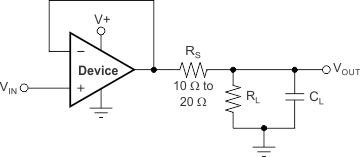

放大器在單位增益配置下運行時增大電容負載驅動能力的一種方法就是串行插入一個小電阻器（一般為 10Ω 到 20Ω），與輸出串聯（如 Figure 14 中所示）。這個電阻器大大減少了與大電容負載相關的過沖和振鈴。然而，這個技巧的一個可能問題是這個增加的串聯電阻和任一與負載電容并聯的連接電阻會生成一個分壓器。此分壓器在輸出上引入一個減少輸出擺幅的增益誤差。

Figure 14. 改進電容負載驅動

8.3.6 EMI 易感性和輸入濾波

運算放大器隨著器件對于電磁干擾 (EMI) 的易感性而發生變化。如果傳導 EMI 進入運算放大器，放大器輸出中觀察到的直流偏移值在有 EMI 時可能偏離其標稱值。這個偏離是由與內部半導體結相關的信號修整引起的。雖然所有的運算放大器引腳功能都會受到 EMI 的影響，但是信號輸入引腳可能是最易受影響的。TLV314 運算放大器系列整合了內部輸入低通濾波器，該濾波器可減少放大器對 EMI 的響應。這個濾波器提供共模和差分模式濾波。此濾波器針對大約 80MHz (-3dB) 的截止頻率而設計，具有每十倍頻 20dB 的下降率。

德州儀器 (TI) 已經開發出在 10MHz 至 6GHz 擴展寬頻譜范圍內準確測量和量化運算放大器抗擾度的功能。EMI 抑制比 (EMIRR) 指標允許按 EMI 抗擾性直接比較運算放大器。Figure 13 說明了針對 TLV314 執行的此測試的結果。還可以在應用報告《運算放大器的 EMI 抑制比》(SBOA128) 中找到詳細信息；請從 www.ti.com 下載此報告。
