ZHCSOZ3 September 2021 TLIN1024A-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Parameter Measurement Information
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1 LIN (Local Interconnect Network) Bus
- 9.3.2 TXD (Transmit Input and Output)
- 9.3.3 RXD (Receive Output)
- 9.3.4 VSUP1/2 (Supply Voltage)
- 9.3.5 GND1/2 (Ground)
- 9.3.6 EN (Enable Input)
- 9.3.7 Protection Features
- 9.3.8 TXD Dominant Time Out (DTO)
- 9.3.9 Bus Stuck Dominant System Fault: False Wake-Up Lockout
- 9.3.10 Thermal Shutdown
- 9.3.11 Under Voltage on VSUP
- 9.3.12 Unpowered Device and LIN Bus
- 9.4 Device Functional Modes
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
3 說明
TLIN1024A-Q1 是一款四路本地互連網絡 (LIN) 物理層收發器，集成了喚醒和保護功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO/DIS 17987–4 標準。LIN 是一根單線制雙向總線，通常用于低速車載網絡，數據傳輸速率高達 20kbps。TLIN1024A-Q1 旨在為 12V 應用提供支持，具有更寬的工作電壓范圍和額外的總線故障保護。
TLIN1024A-Q1 接收器支持高達 100kbps 的數據速率，從而更快速地執行內聯編程。TLIN1024A-Q1 使用一個可降低電磁輻射 (EME) 的限流波形整形驅動器將 TXD 輸入上的 LIN 協議數據流轉化為 LIN 總線信號。接收器將數據流轉化為邏輯電平信號，此信號通過開漏 RXD 引腳發送到微處理器。休眠模式可實現超低電流消耗，該模式允許通過 LIN 總線或 EN 引腳實現喚醒。
器件信息
| 器件型號 | 封裝1 | 封裝尺寸（標稱值） |
|---|---|---|
| TLIN1024A-Q1 | VQFN (24) | 3.50mm × 5.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

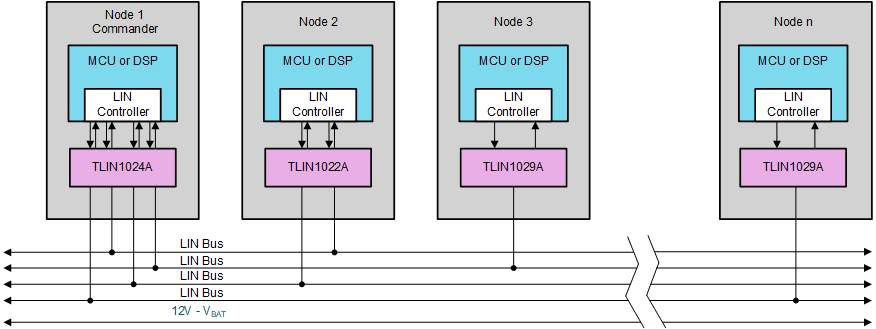

簡化版電路原理圖
