7.3.3.1 內部預充電 FET
內部預充電 FET 可防止多路復用 LED 模塊出現重影。造成重影現象的其中一個原因是恒流輸出 (OUTn) 的寄生電容充電電流以及通過 LED 連接到 OUTn 的 PCB 線路。圖 7-1 中顯示了其中的一種機制。
在圖 7-1 中，恒流驅動器會使 LED0-0 在 (1) 處點亮并在 (2) 處熄滅。LED0-0 熄滅后，OUT0 電壓會被 LED0-0 上拉至 VCHG。該 OUT0 節點具有一些寄生電容（例如恒流驅動器輸出電容和電路板布局電容，如 C0-2 所示）。LED0-0 熄滅后，SWPMOS0 關斷，SWNMOS0 為 COM0 導通，并且 COM0 下拉至 GND。由于 COM0 和 OUT0 之間存在寄生電容，因此 OUT0 電壓也會下拉至 GND。然后，SWPMOS1 為下一個公共線 (COM1) 導通。當 SWPMOS1 導通時，OUT0 電壓會從地電壓被上拉至 VLED – VF。充電電流 (ICHRG) 通過 LED1-0 流入寄生電容 (C0)，導致 LED 短暫亮起并產生 LED1-0 的重影效果。

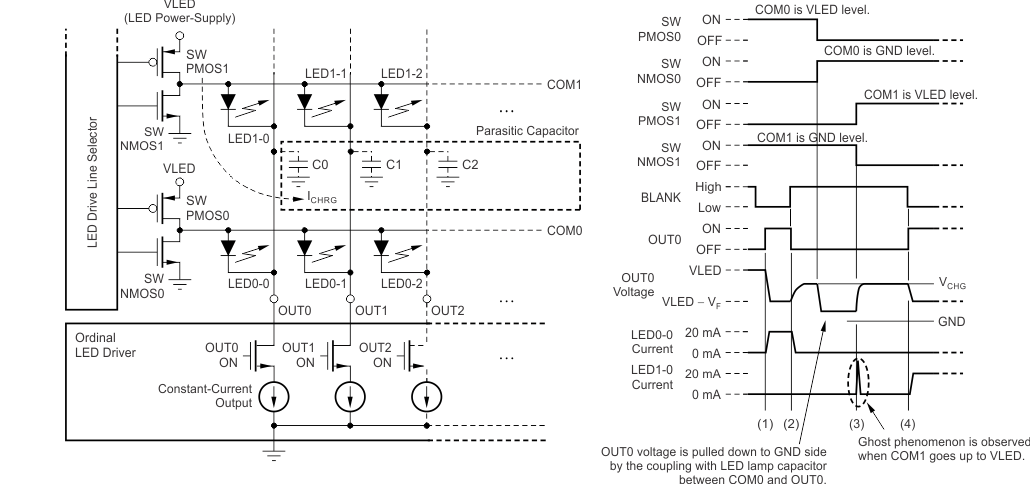

圖 7-1 LED 重影現象機制TLC59283 具有一個內部預充電 FET，用于防止重影，如圖 7-2 所示。當一條公共線的 PWM 控制延遲一小段時間后，F(xiàn)ET 會將 OUTn 上拉至 VCC。當 SWMOS1 導通時，充電電流不通過 LED1-0 流向 C0，(3) 處的重影消除。不過，根據 LED 陽極電壓、串聯的 LED 數量、LED 正向電壓和 TLC59283 VCC 電源電壓，可能無法實現足夠好的重影消除效果。

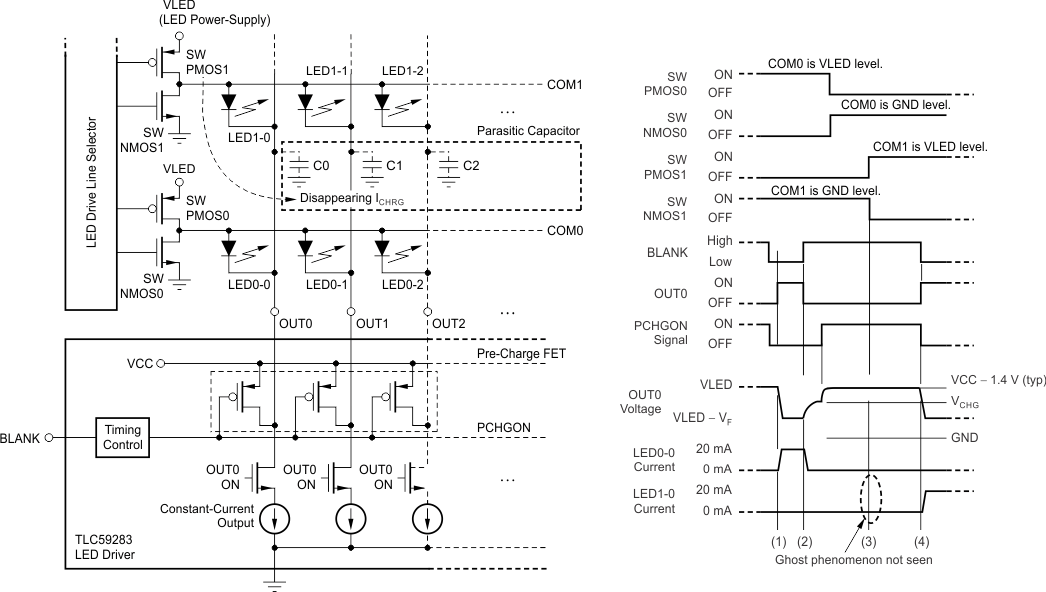

圖 7-2 預充電 FET 產生的 LED 重影機制
