ZHCS949C June 2012 – January 2024 TLC59283
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
5.9 典型特性
除非另有說明，否則 TA = +25°C 且 VCC = 3.3V。

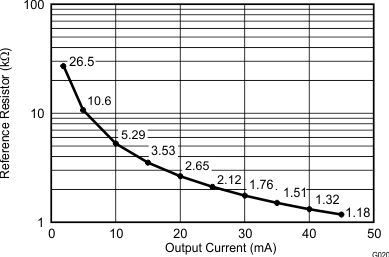

圖 5-4 基準電阻與輸出電流間的關系

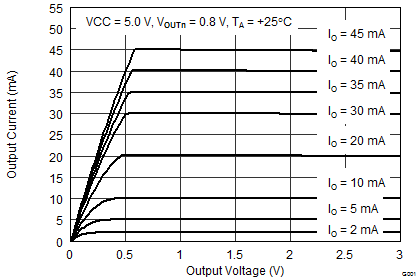

圖 5-6 輸出電流與輸出電壓間的關系 (VCC = 5.0V)
圖 5-8 輸出電流與輸出電壓間的關系（VCC = 5.0V，放大）

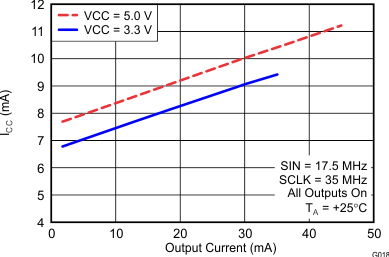

圖 5-10 電源電流與輸出電流間的關系

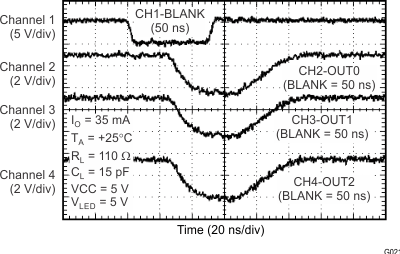

圖 5-12 恒流輸出電壓波形

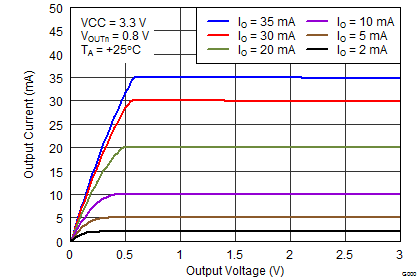

圖 5-5 輸出電流與輸出電壓間的關系 (VCC = 3.3V)

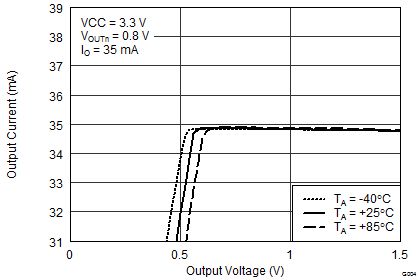

圖 5-7 輸出電流與輸出電壓間的關系（VCC = 3.3V，放大）

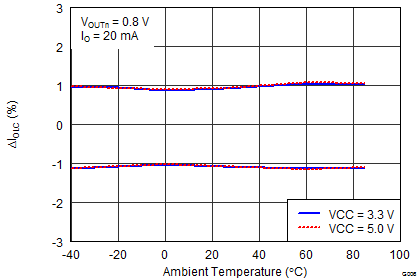

圖 5-9 ΔIOLC 與環境溫度間的關系

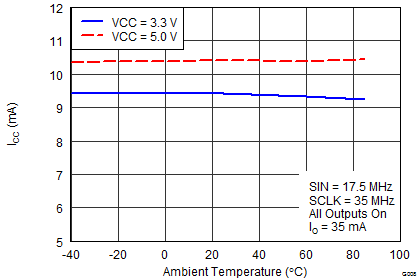

圖 5-11 電源電流與環境溫度間的關系
