8 寄存器配置
TLC59283 具有一個 16 位移位寄存器和一個輸出開關數據鎖存器。移位寄存器和數據鎖存器都是 16 位，用于開啟和關閉恒流輸出。圖 8-1 顯示了移位寄存器和數據鎖存器配置。SIN 引腳上的數據在 SCLK 引腳的上升沿移入 16 位移位寄存器的 LSB；SOUT 數據在 SCLK 上升沿發生變化。

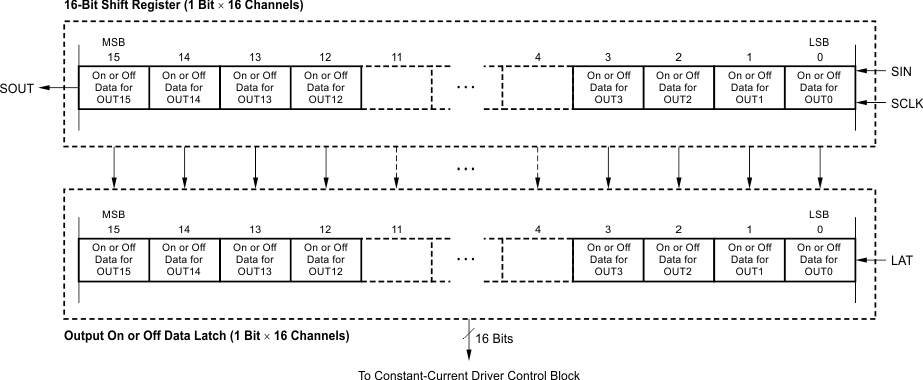

圖 8-1 16 位移位寄存器和輸出開關數據鎖存器配置當 LAT 為高電平時，16 位移位寄存器中的輸出開關數據繼續傳輸?shù)捷敵鲩_關數據鎖存器。因此，如果在 LAT 為高電平時改變 16 位移位寄存器中的數據，數據鎖存器中的數據也會改變。當 LAT 為低電平時，數據鎖存器中的數據將保持不變。器件初次上電時，輸出開關移位寄存器和鎖存器中的數據不會設置為默認值；在開啟恒流輸出之前，必須將開關控制數據寫入開關控制數據鎖存器。當 BLANK 為高電平時，所有恒流輸出都會被強制關閉。OUTn 開關輸出由輸出開關數據鎖存器中的數據控制。表 8-1 和圖 8-2 分別顯示了寫入數據真值表和時序圖。
| SCLK | LAT | 空白 | SIN | OUT0…OUT7…OUT15 | SOUT |
|---|---|---|---|---|---|
| ↑ | 高電平 | 低電平 | Dn | Dn…Dn – 7…Dn – 15 | Dn – 15 |
| ↑ | 低電平 | 低電平 | Dn + 1 | 沒有變化 | Dn – 14 |
| ↑ | 高電平 | 低電平 | Dn + 2 | Dn + 2…Dn – 5…Dn – 13 | Dn – 13 |
| ↓ | — | 低 | Dn + 3 | Dn + 2…Dn – 5…Dn – 13 | Dn – 13 |
| ↓ | — | 高 | Dn + 3 | 關閉 | Dn – 13 |

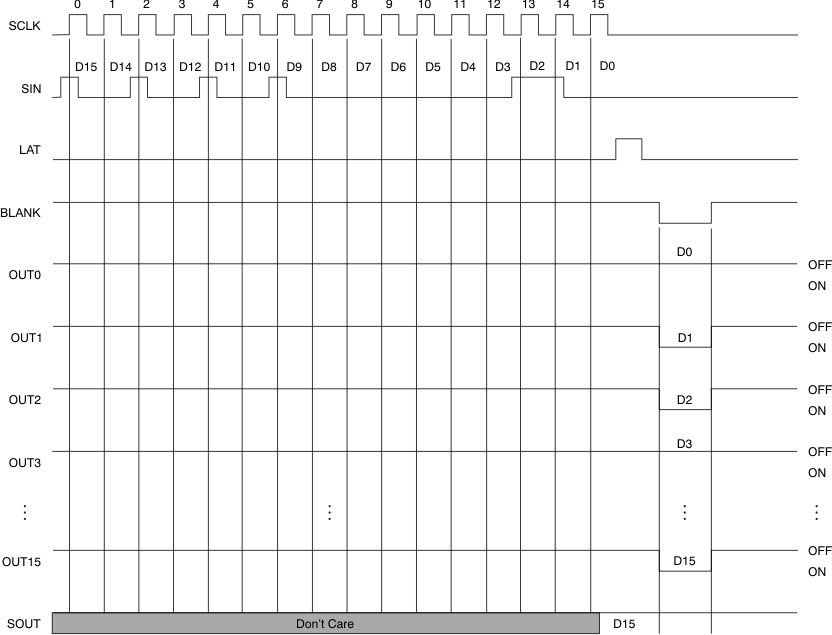

圖 8-2 運行時序圖
