ZHCS949C June 2012 – January 2024 TLC59283
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
3 說明
TLC59283 是一款 16 通道、恒定電流吸收型發光二極管 (LED) 驅動器。每個通道均可通過與 3.3V 或 5V CMOS 邏輯電平（取決于工作 VCC）兼容的簡單串行通信協議單獨控制。當串行數據緩沖區被載入時，LAT 上升沿會將數據傳輸到 OUTn 輸出。BLANK 引腳可用于在上電和輸出數據鎖存期間關閉所有 OUTn 輸出，以防此時間段內不必要的圖像顯示。所有 16 個通道的恒定電流值由一個外部電阻器設定。
每個恒定電流輸出有一個預充電場效應晶體管 (FET)，此晶體管能夠減少復用（動態）驅動 LED 顯示時的重影。可將多個 TLC59283 級聯在一起以控制來自同一處理器的額外的 LED。
封裝信息
| 器件型號 | 封裝(1) |
|---|---|
| TLC59283 | DB（SSOP，24） |
| DBQ（QSOP，24） | |
| TLC59283 | RGE（QFN，24） |
(1) 有關更多信息，請參閱 節 12。

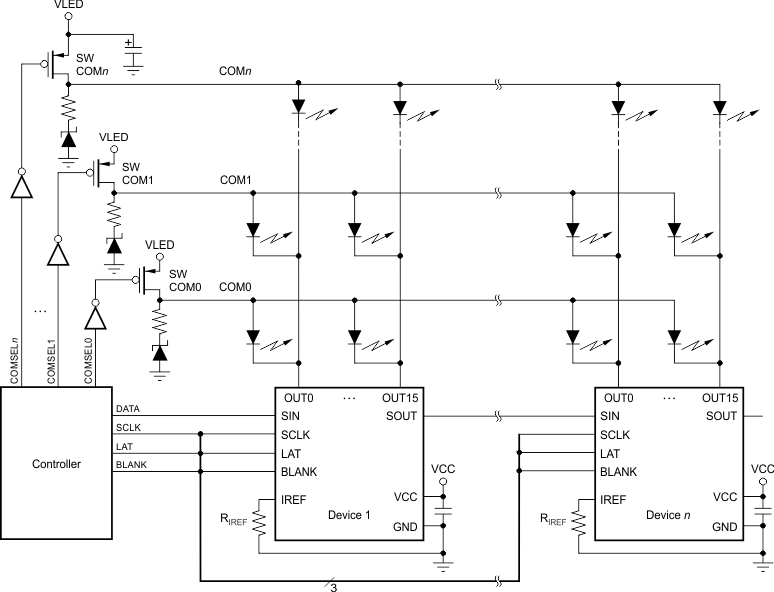

典型應用電路（多菊花鏈 TLC59283）
