3 說明
THS4541-DIE 是一款低功耗、電壓反饋、全差分放大器 (FDA)，輸入共模范圍低于負軌和軌到軌輸出。這是一款裸片產品，適用于多芯片模塊 (MCM)、系統級封裝 (SiP)、板載芯片 (COB)、混合系統以及要求超小尺寸的系統。 THS4541-DIE 專為低功耗數據采集系統而設計，其中高密度對于高性能模數轉換器 (ADC) 或數模轉換器 (DAC) 接口設計至關重要。
THS4541-DIE 具有所需的負電源軌輸入，可用于連接直流耦合、以接地為中心的源信號。此負電源軌輸入搭配軌至軌輸出，只需使用一個 2.7V 至 5.4 V 的電源，即可輕松將單端接地基準雙極信號源與各種逐次逼近寄存器 (SAR)、Δ-Σ 或流水線 ADC 相連接。
器件信息(1)
| 器件型號 | 封裝 | 芯片大?。?/th> |
|---|---|---|
| THS4541-DIE | 采用卷帶包裝的裸片 | 1198μm × 1006μm |
(1) 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

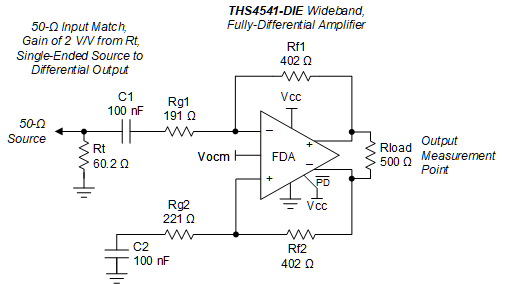

簡化版原理圖

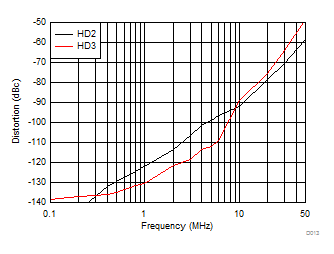

單端到差分增益為 2，2V 輸出
