ZHCSNY4A November 2021 – March 2022 THS4541-DIE
PRODUCTION DATA
7.5 典型特性：3V 至 5V 電源電壓范圍
在 Vs+ = 3V 和 5V、Vs– = GND、Vocm 開路、50Ω 單端輸入至差分輸出、RF = 402Ω、增益 = 2V/V、Rload = 500Ω 和 TA ≈ 25°C 的情況下測得（除非另有說明）

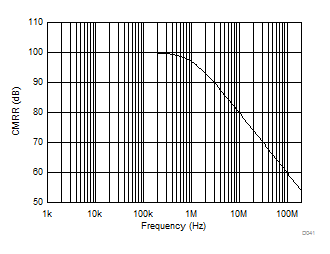

| 共模輸入至差分輸出，增益為 2 的仿真 | ||
| 總共 4618 個單元，在 Vs = 5V 時：μ = -35.1μV，σ = 38.9μV |

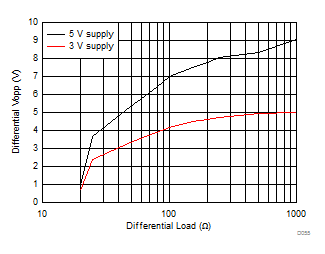

| 最大差分輸出擺幅，1/2 Vs 時的 Vocm |
| Vocm 輸入懸空，總共 4618 個單元， 在 Vs = 5V 時：μ = 6.8mV，σ = 3.9mV |
| 10MHz，1Vpp 輸入單端至差分，增益為 2 |

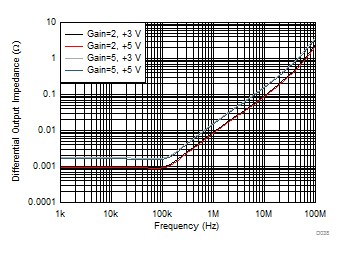

| 單端輸入至差分輸出，仿真差分輸出阻抗，（閉環）增益為 2 和 5 |

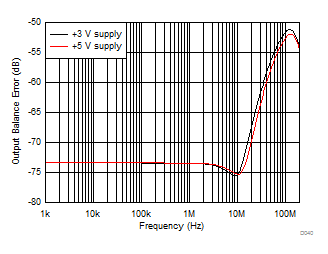

| 單端輸入至差分輸出，增益為 2，使用 1% 電阻器進行仿真，最壞情況失配 |

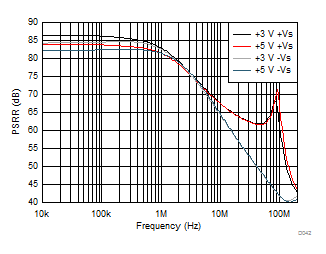

| 單端至差分，增益為 2 PSRR 仿真至差分輸出 |

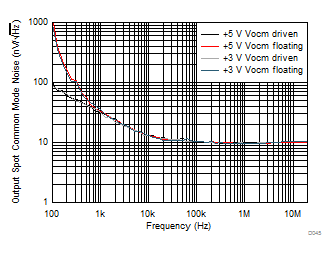

| Vocm 輸入由低阻抗源驅動至 1/2 Vs，或允許懸空并默認為 1/2 Vs |
| 總共 4618 個單元，在 Vs = 5V 時：μ = 16.7nA，σ = 62.3nA |
| 總共 4618 個單元，在 Vs = 5V 時：μ = -0.3mV，σ = 1.3mV | ||
| 10MHz，1VPP 輸入單端至差分，增益為 2 |
