7.3.2 CAN 總線狀態
CAN 總線在運行期間有多種邏輯狀態。在 SIC 模式下，兩種狀態分別為隱性 和顯性。請參閱圖 7-4。采用 VDIFF ≥ +1.5V 以差分方式驅動總線時，總線為顯性狀態，對應于 TXD 和 RXD 引腳上的邏輯低電平。當總線通過接收器內部的高阻值輸入電阻器 RIN 偏置到 VCC/2 時，總線為隱性狀態，對應于 TXD 和 RXD 引腳上的邏輯高電平。在仲裁期間，顯性狀態會覆蓋隱性狀態。在仲裁期間，多個 CAN 節點可能同時發送一個顯性位，這種情況下，總線的差分電壓大于單個驅動器的差分電壓。

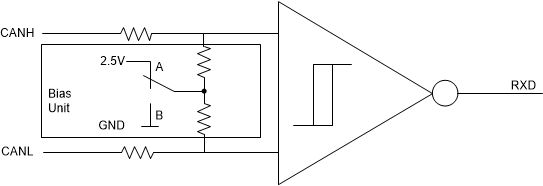

TCAN6062-Q1 收發器采用低功耗待機 (STB) 模式；這種模式支持第三種總線狀態，在這種狀態下，總線引腳通過接收器內部的高阻值電阻器弱偏置到地。請參閱圖 7-4 和圖 7-6。
在 FAST 模式下，CAN 總線有兩個額外的邏輯狀態：level_0 和 level_1。請參閱圖 7-5。采用 +1.5V ≥ VDIFF ≥ +0.6V 以差分方式驅動時，出現 level_0 總線狀態，對應于 RXD 引腳上的邏輯低電平和 TXD 上的低占空比，如圖 7-10 所示。采用 -0.6V ≥ VDIFF ≥ -1.5V 以差分方式驅動時，出現 level_1 總線狀態，對應于 RXD 引腳上的邏輯高電平和 RXD 上的高占空比，如圖 7-11 所示。
圖 7-4 SIC 模式和待機模式下的總線狀態
圖 7-5 FAST 模式下的總線狀態
