6 參數測量信息

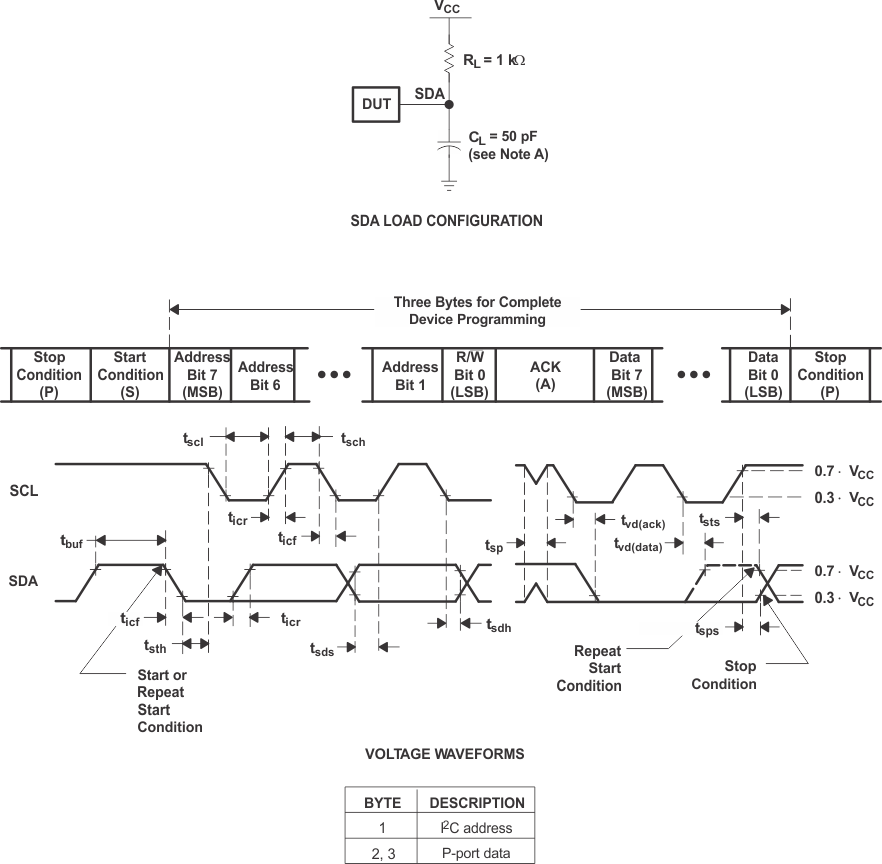

A. CL 包括探針和夾具電容。使用 10pF 或 400pF 的 CL 測量 tocf。
B. 所有輸入均由具有以下特性的發生器供電：PRR ≤ 10MHz，ZO = 50?，tr/tf ≤ 30ns。
C. 并非所有參數和波形都適用于所有器件。
圖 6-1 I2C 接口負載電路和電壓波形

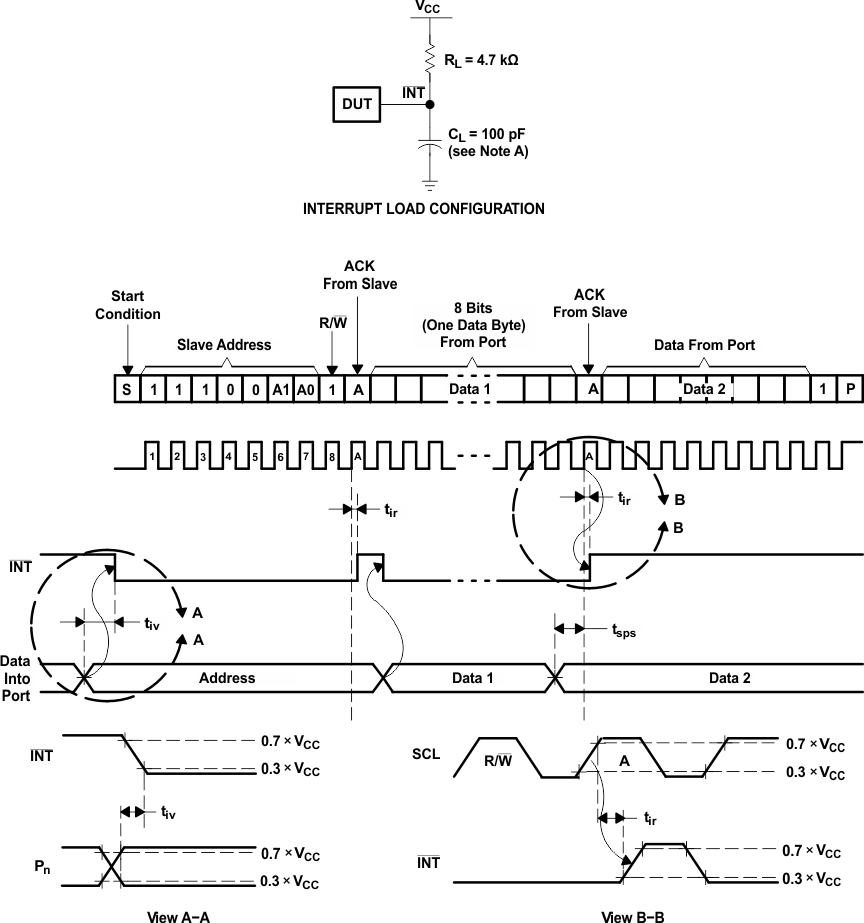

A. CL 包括探針和夾具電容。
B. 所有輸入均由具有以下特性的發生器供電：PRR ≤ 10MHz，ZO = 50?，tr/tf ≤ 30ns。
C. 并非所有參數和波形都適用于所有器件。
圖 6-2 中斷負載電路和電壓波形

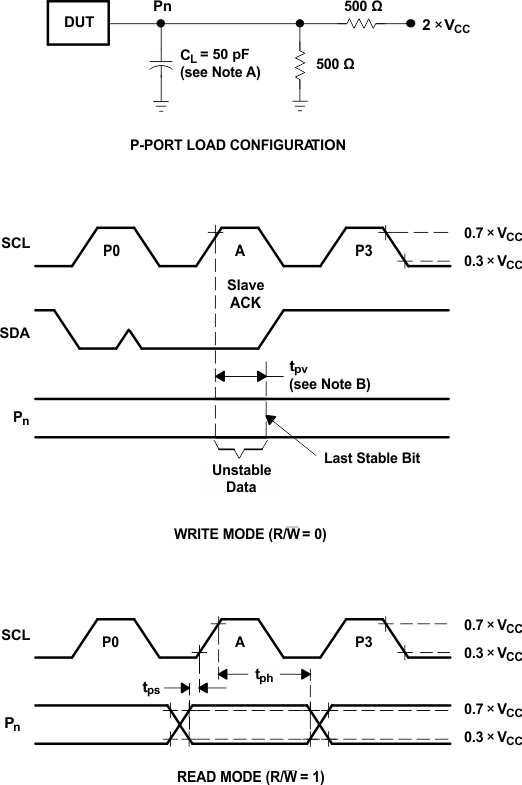

A. CL 包括探針和夾具電容。
B. tpv 的測量范圍為 0.7 × SCL 上的 VCC 到 50% 的 I/O (Pn) 輸出。
C. 所有輸入均由具有以下特性的發生器供電：PRR ≤ 10MHz，ZO = 50?，tr/tf ≤ 30ns。
D. 每次測量這些輸出中的一個，每次測量轉換一次。
E. 并非所有參數和波形都適用于所有器件。
圖 6-3 P 端口負載電路和時序波形

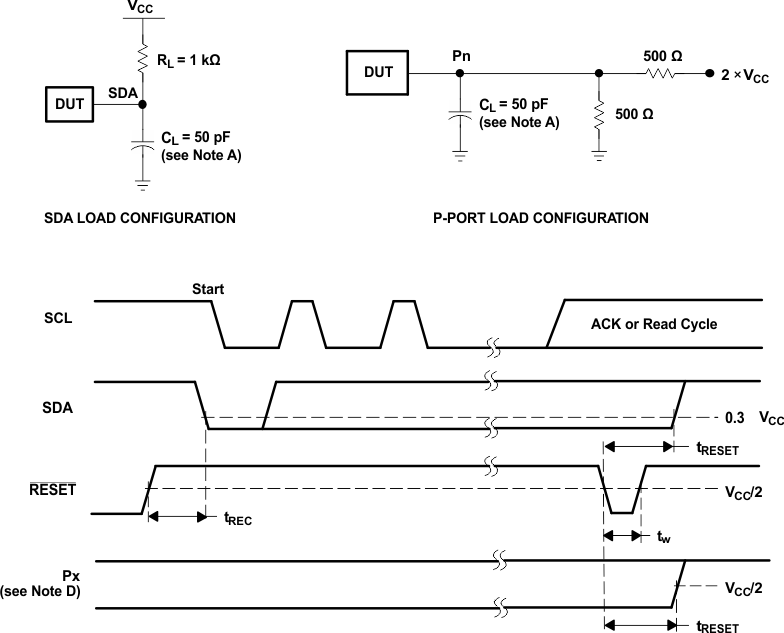

A. CL 包括探針和夾具電容。
B. 所有輸入均由具有以下特性的發生器供電：PRR ≤ 10MHz，ZO = 50?，tr/tf ≤ 30ns。
C. 每次測量這些輸出中的一個，每次測量轉換一次。
D. I/O 配置為輸入。
E. 并非所有參數和波形都適用于所有器件。
圖 6-4 復位負載電路和電壓波形
