7.6.4.2 讀取
總線控制器必須首先發送 TCAL9538 地址，并將 LSB 設置為邏輯 0（請參閱圖 7-7 以查看器件地址）。命令字節在地址之后發送，決定了要訪問哪個寄存器。
數據在 ACK 時鐘脈沖的上升沿輸入到寄存器中。一次讀取傳輸中接收的數據字節數量沒有限制，但接收最后一個字節后，總線控制器不得應答數據。

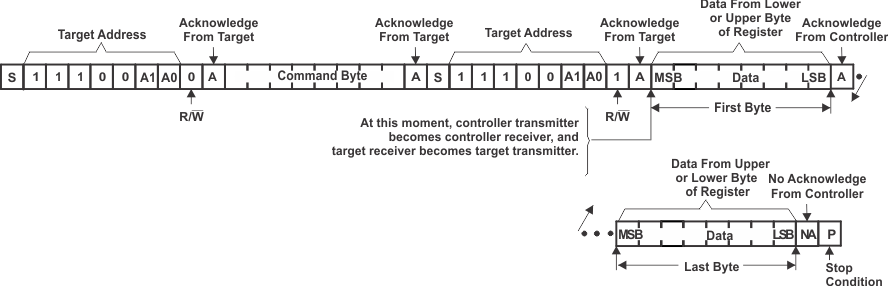

圖 7-11 從寄存器讀取
A. 可以通過停止條件隨時停止數據傳輸。發生這種情況時，出現在最新應答階段的數據有效（輸出模式）。本文假設之前的命令字節已設置為 00（讀取輸入端口寄存器）。
B. 這張圖不考慮命令字節傳輸、重新啟動，以及初始目標地址調用和來自 P 端口的實際數據傳輸之間的目標地址調用（請參閱圖 7-11）。

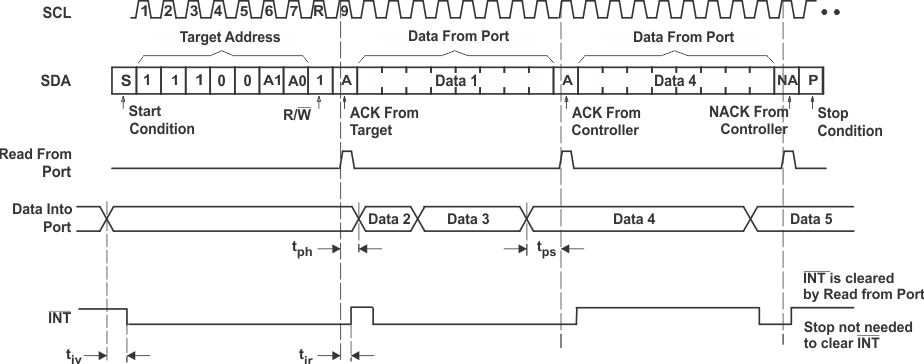

圖 7-12 讀取輸入端口寄存器
